9.5

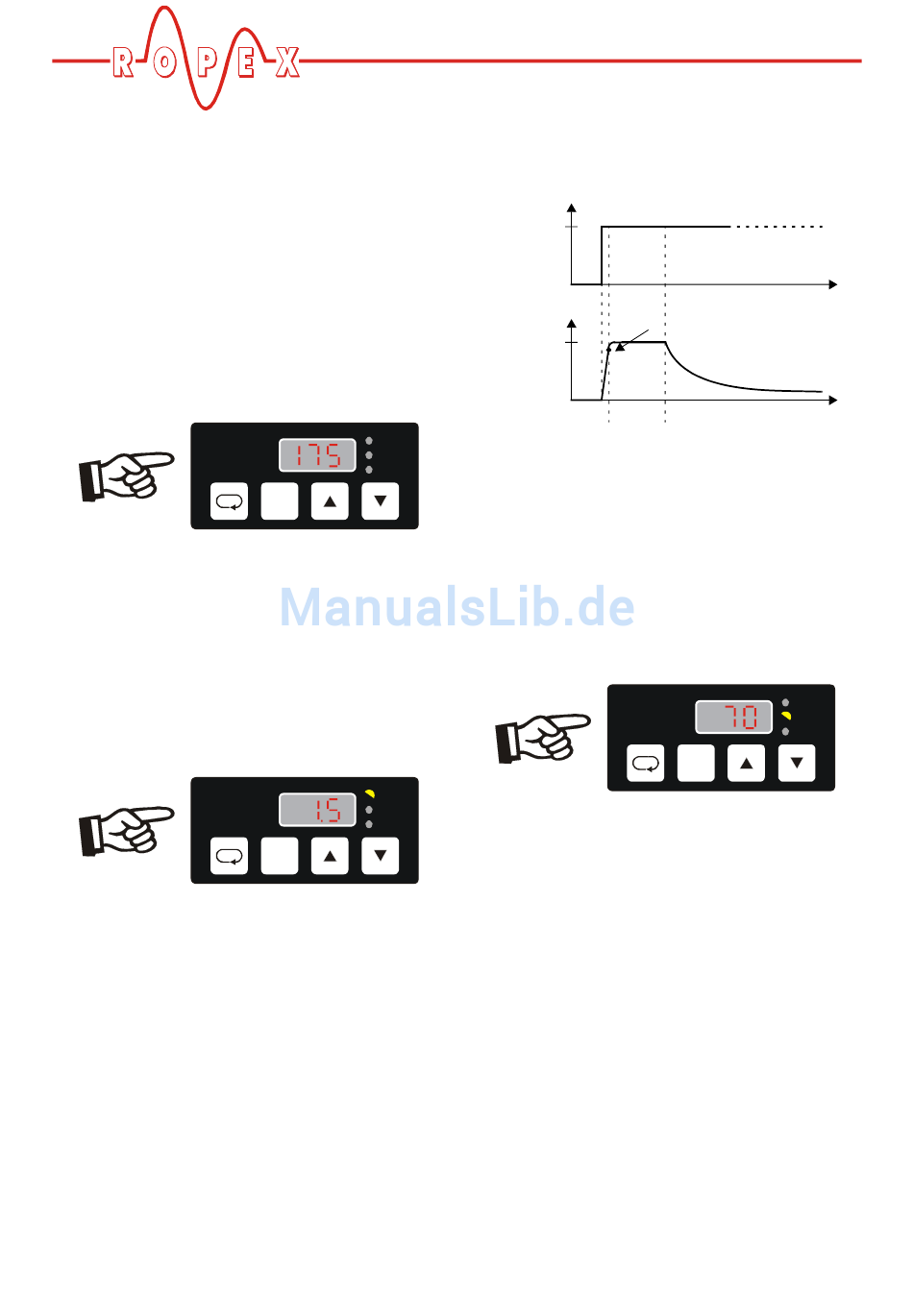

Temperatureinstellung (Sollwert-
vorgabe)
Die Einstellung der Schweißtemperatur erfolgt beim
Regler RES-004 direkt in der Grundposition (LEDs
„Sealing" und „Cooling" leuchten nicht). Durch Drücken
der Tasten „AUF" und „AB" kann die Schweißtempera-
tur geändert werden. Der geänderte Eingabewert wird
sofort OHNE Bestätigung übernommen.
Die Sollwert-Vorgabe für die Schweißtemperatur muss
mindestens 40°C sein (RES-004/230VAC-03: minde-
stens 100°C). Ist diese kleiner, dann erfolgt kein Auf-
heizvorgang bei Aktivierung des „START"-Signals.
ROPEX
Temperature Controller
9.6
Einstellung der Schweißzeit
Die Schweißzeit kann im Einstellmenü Pos. 1 im
Bereich von 0...9,9Sek. eingestellt werden. In dieser
Menüposition blinkt die LED „Sealing" langsam. Die
Werkseinstellung ist 1,0Sek.
Der geänderte Eingabewert wird sofort OHNE Bestäti-
gung übernommen.
ROPEX
Temperature Controller
Seite 20
RES-004
SEALING
COOLING
HOLD
CAL
RES-004
SEALING
COOLING
HOLD
CAL
Der Ablauf der Schweißzeit beginnt erst, wenn die IST-
Temperatur 95% der SOLL-Temperatur erreicht hat.
START-
Signal
EIN
0
IST-
Temperatur
T
0
t
= Schweißzeit
1
9.7
Einstellung der Kühltemperatur
Die Kühlphase endet, wenn die IST-Temperatur des
Heizleiters die im Einstellmenü Pos. 2 eingestellte
Kühltemperatur unterschreitet. In dieser Menüposition
blinkt die LED „Cooling" langsam.
Die minimal einstellbare Temperatur beträgt 20°C.
Der geänderte Eingabewert wird sofort OHNE Bestäti-
gung übernommen.
RES-004
Gerätefunktionen
95% vom Sollwert
t
1
ROPEX
RES-004
SEALING
Temperature Controller
COOLING
HOLD
CAL
t
t
