Anschluß Funktion 2
Der Anschluß Funktion 2, gelber Draht des Decoders, wird zusammen mit dem roten Draht (De-
coderplus) betrieben. Daran kann ein Zusatzgerät angeschlossen werden, das per am Handregler
Tastendruck F2 betätigt wird. Sie können einen Piezo-Tongeber mit eingebauter Elektronik als
Lokpfeife verwenden. Beachten Sie bitte dabei die Polarität, indem Sie den Decoderplus am Pluspol
des Piezo-Tongebers anschließen. Der Anschluß einer elektrischen Kupplung ist ebenfalls möglich,
wenn Sie den zweiten Anschluß der Kupplung isolieren und mit dem Decoderplus verbinden.
Wie bei den Leuchtdioden (siehe oben) ist auch hier ein Betrieb am Decoderminus möglich. Ent-
sprechend ist auf die Polaritäten zu achten und die Einstellung im Decoderprogramm (siehe Ab-
schnitt 5.6) vorzunehmen.
6.6 Beschreibung des Lokdecoders „Economy"
Der Lokdecoder „Economy" wurde als preiswerte Alternative, unter Einsparung einiger nicht unbe-
dingt notwendiger Finessen entwickelt. So muss auf die beiden Anschlüsse für die Loklampen vor-
ne und hinten und auf die Anschlußmöglichkeit der Zusatzfunktion 1 verzichtet werden. Es verblei-
ben nur mehr der Betrieb des Lokmotors und der Zusatzfunktion 2 am Decoder.
Mit diesen Einsparungen ergibt sich zwangsläufig auch ein niedrigerer Stromverbrauch. Dieser
wurde unter Verwendung kleinerer Bauteile für den Dauerbetrieb auf maximal 0,5 A festgelegt. Ein
nicht allzu starker H0 Lokmotor verbraucht im Dauerbetrieb bis etwa 0,4 A, sodass für den An-
schluß einer Zusatzfunktion noch etwa 0,1 A verbleiben. Der Vorteil dieser Einsparungen liegt aber
auch in den etwa 30% geringeren Abmessungen des „Economy"-Decoders. Durch einen kleinen
Umbau konnte im Testlabor der Einbau des Decoders in eine H0 Köf-Lok von Piko vorgenommen
werden.
Decodervorderseite
Decoderrückseite

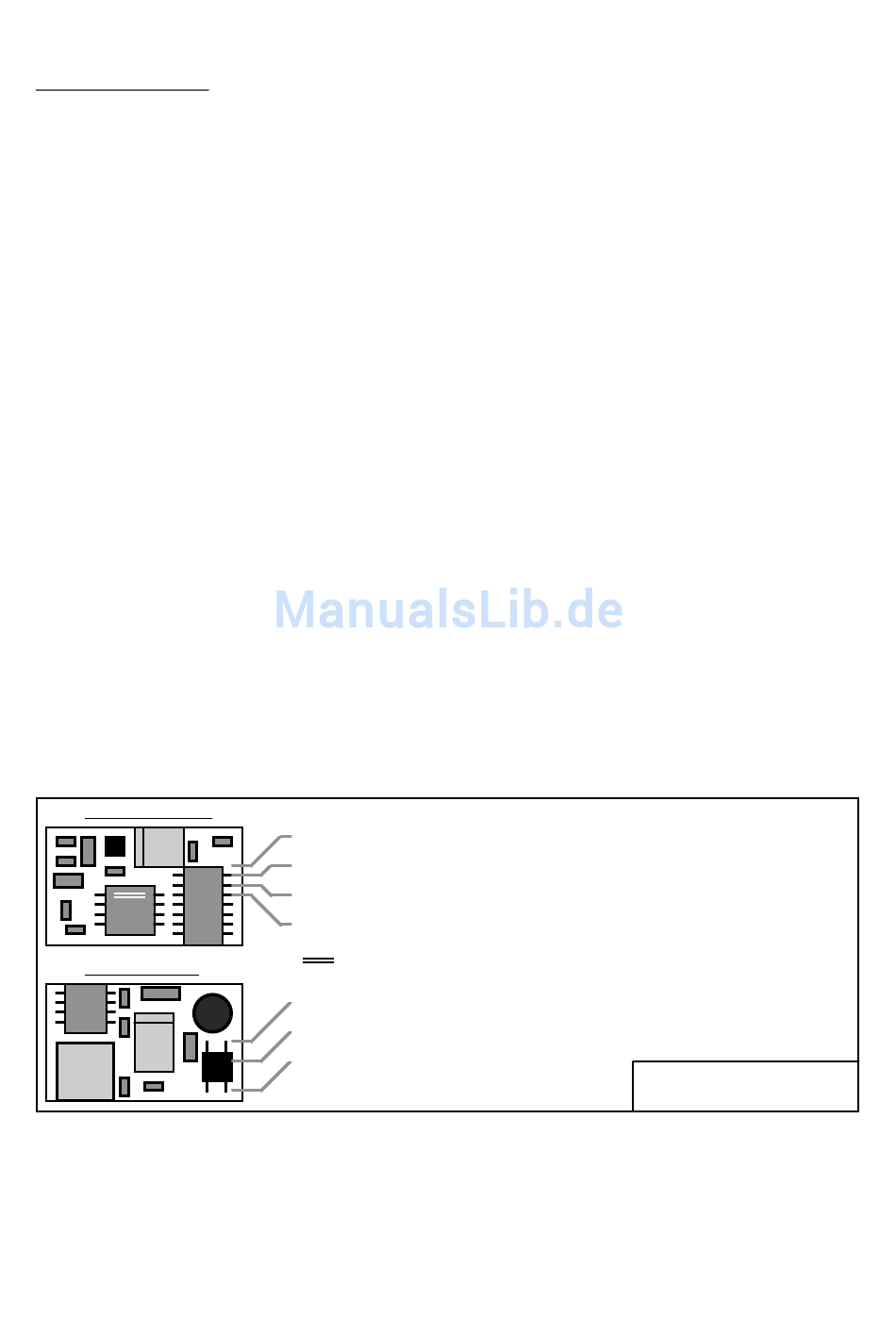

Das Bild 6.6.1 zeigt schematisch die Vorder- und Rückseite des Decoders mit den angeschlossenen
Drähten. Die Anschlüsse sind kurzschlussfest, sodass die Decoderausgänge automatisch abgeschal-
tet werden, falls am Lokmotor oder am Zusatzgeräten F2 ein Kurzschluss entsteht. Bitte beachten
Sie, dass unüberlegtes, beliebiges Anschließen und Zusammenschalten der Drähte dennoch zum
Zerstören elektrischer Bauteile des Decoders führen können. Gleiches gilt, wenn stromführende
Teile direkt die Anschlüsse der elektronischen Bauteile auf dem Decoder berühren. Das Lokgehäuse
gelb: Anschluß Zusatzfunktion 2 (z. B. Lokpfeife)
schwarz: Decoderminus, ggf. zweiter Anschluß Loklampe /Zusatzfunktion
rosa 1, Motoranschlüsse, zur Drehrichtungsumkehr rosa 1 und rosa 2 vertauschen
rosa 2:
Farbstrich, Decoderversion
rot: Decoderplus, ggf. zweiter Anschluß Loklampe / Zusatzfunktion
blau: Stromanschluß an der isolierten Räderseite (beim Dreileitersystem: Schleifer)
grau: Stromanschluß unisolierte Räderseite bzw.
Lokgehäuse, ggf. auch gemeinsamer Pol
für Loklampen
27
Bild 6.6.1: Decoder Economy
