Vario-Serie Vario-Serie Vario-Serie Quadratische Anzeigegeräte Quadratische Anzeigegeräte Quadratische Anzeigegeräte
Vario-Serie Vario-Serie Quadratische Anzeigegeräte Quadratische Anzeigegeräte
•
für Wechselstrom

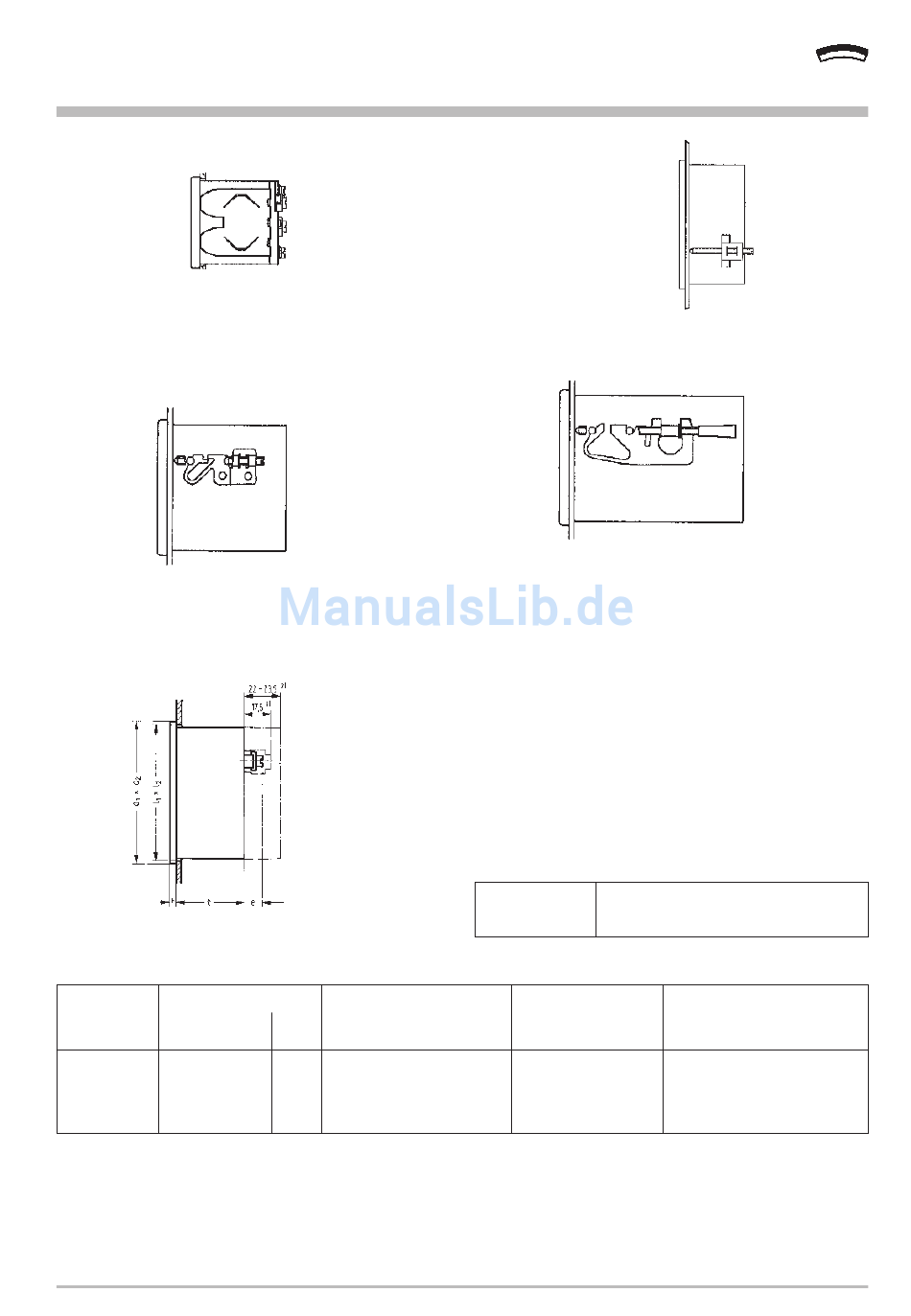

Blattfeder-Befestigung Blattfeder-Befestigung Blattfeder-Befestigung Blattfeder-Befestigung Blattfeder-Befestigung
Schalttafeldicke 1 bis 3 mm.
Für Anzeiger 48 x 48 mm, jedoch nicht für Mauell-Raster.
Als Option auch für Anzeiger 72 x 72 und 96 x 96 mm.
Befestigung G Befestigung G Befestigung G Befestigung G Befestigung G
Schalttafeldicke 1 bis 32 mm.
Spezial-Schraubklammer M4 für Anzeiger 144 x 144 mm
Grundmaße für Anzeiger Grundmaße für Anzeiger Grundmaße für Anzeiger
Grundmaße für Anzeiger Grundmaße für Anzeiger
Frontmaß mm Nennmaße
a x a
1 2
48 x 48 48 x 48
72 x 72 72 x 72
96 x 96 96 x 96
144 x 144 144 x 144
1) Einzelberührungsschutz
2) Gesamtberührungsschutz (22 mm nur bei Frontmaß 48 x 48 mm)
GMW · Am Farrnbach 4A · D - 90556 Cadolzburg · Tel.: +49 (0)9103 / 7129-0 · Fax: +49 (0)9103 / 7129-207 · E-Mail: info@g-mw.de
Ausschnittmaße
h l x l
1 2
+0,6 +0,6
5 45 x 45
+0,7 +0,7
5 68 x 68
+0,8 +0,8
5 92 x 92
+1 +1
8 138 x 138
Befestigung S Befestigung S Befestigung S Befestigung S Befestigung S
Schalttafeldicke 1 bis 25 mm.
Spezial-Schraubklammer M4
für Anzeiger 72 x 72 und 96 x 96 mm.
Als Option auch für Anzeiger 48 x 48 mm, jedoch nicht für Mauell-Raster
Befestigung B DIN 43 835 Befestigung B DIN 43 835 Befestigung B DIN 43 835 Befestigung B DIN 43 835 Befestigung B DIN 43 835
Schalttafeldicke 1 bis 40 mm.
Schraubklammer M4 als Option für:
Stahlblech-Gehäuse 72 x 72 und 96 x 96 mm mit Kegelnieten und
Anzeiger 144 x 144 mm.
Grundmaße für getrennte Schutzstromwandler Grundmaße für getrennte Schutzstromwandler Grundmaße für getrennte Schutzstromwandler Grundmaße für getrennte Schutzstromwandler Grundmaße für getrennte Schutzstromwandler
1 A: 67 x 45 x 90 (B x T x H)
5 A: 67 x 51 x 90 (B x T x H)
Maßzeichnungen (auf Anforderung) Maßzeichnungen (auf Anforderung) Maßzeichnungen (auf Anforderung) Maßzeichnungen (auf Anforderung) Maßzeichnungen (auf Anforderung)
1303 A 2005 H
Bestellbeispiel Bestellbeispiel
Bestellbeispiel Bestellbeispiel Bestellbeispiel
Bimetall-Strommesser 96 x 96 mm
Anschluss an Stromwandler 25/5 A
Überlast 1,2-fach
Einstellzeit 15 min.
Techn. Angaben Bestell-Nr.
V-MQS 96 V- V- V- V- MQS 96 MQS 96 MQS 96 MQS 96 1604M, BE11, BU5, CG25 1604M, BE11, BU5, CG25 1604M, BE11, BU5, CG25 1604M, BE11, BU5, CG25 1604M, BE11, BU5, CG25
Einbautiefe
t
43,5
43,5
43,5
44,5
Anschlüsse
M4
e
12,5
12,5
12,5
12,5
47
