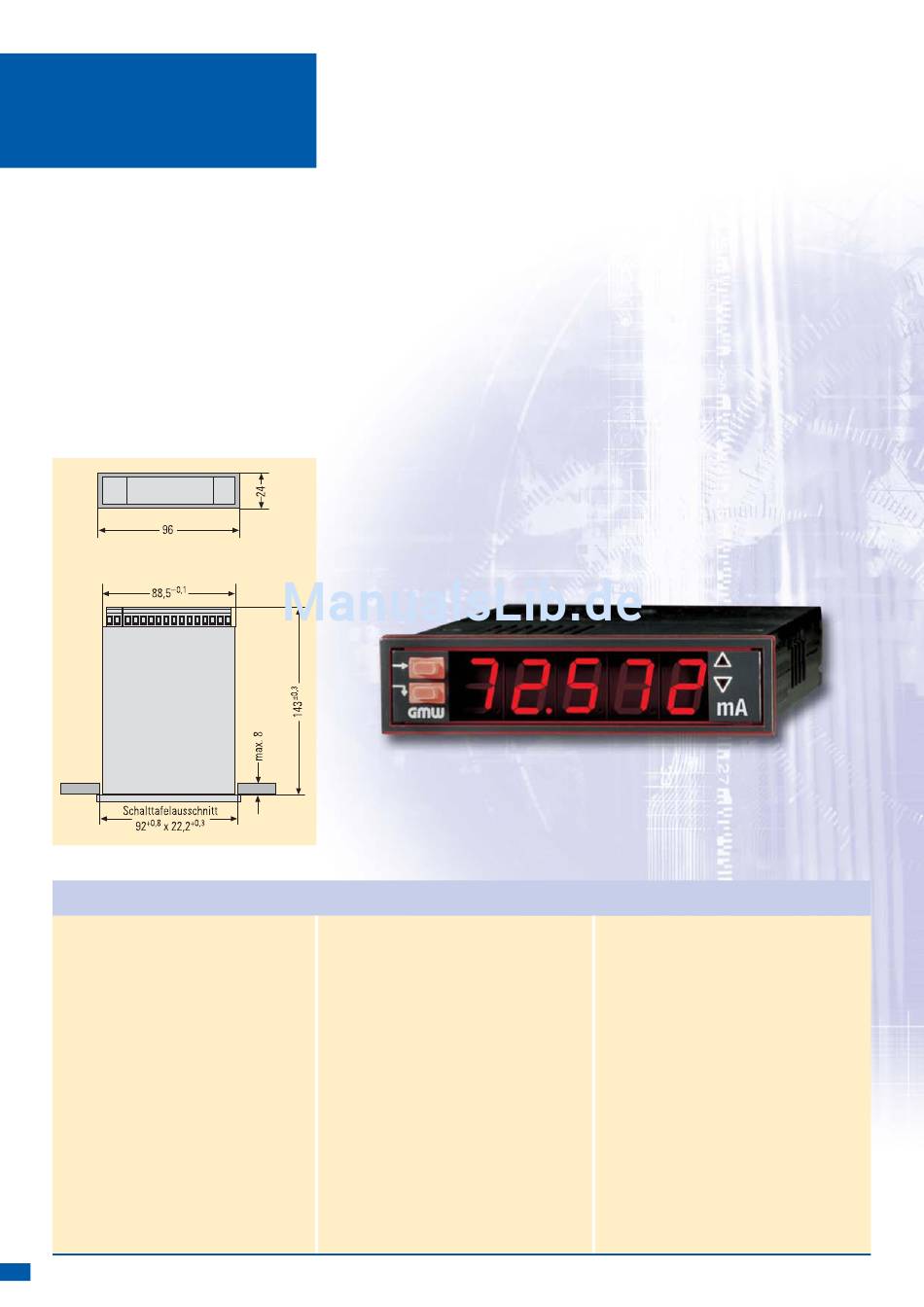

DIGEM 96 x 24 MF5

Digitalanzeiger mit Grenzwert

und Ausgängen, 5-stellig
Typ A1235
Frontabmessungen 96 x 24 mm
❖
LED-Anzeige rot, 14 mm hoch
❖
Frei skalierbare Messbereiche
❖
Bis zu 2 open collector Ausgänge
❖
Analogausgang
❖
Schnittstelle RS232
❖
Schutzart frontseitig IP 54
❖
Technische Kennwerte DIGEM 96 x 24 MF5
Anzeige
Typ 7-Segment LED
Leuchtfarbe rot
Ziffernhöhe ca. 14 mm
Anzeigeumfang – 19 999 ... 99 999
Polarität „–" wird automatisch
angezeigt
Dezimalpunkt programmierbar
Überlaufanzeige programmierbar, blinkend
Messbereiche
Gleichspannung ± 200 mV bis ± 650 V
Gleichstrom ± 20 mA bis ± 200 mA
0 ... 20 mA; 4 ... 20 mA
Wechselspannung 0 ... 650 V
Wechselstrom 0 ... 200 mA
8
Das DIGEM 96 x 24 MF5 ist ein sehr
komfortables Anzeigegerät im DIN-
Gehäuse. Eine Vielzahl fest verdrahte-
ter Zusatzfunktionen machen das
DIGEM 96 x 24 MF5 zu einem univer-
sellen Gerät für Automatisierungs-
und Messaufgaben höchster
Ansprüche.
Je nach Ausstattung kann es für
folgende Messaufgaben verwendet
werden:
Gleichspannung
❖
Gleichstrom
❖
Wechselspannung
❖
Wechselstrom
❖
Temperatur
❖
Anzeigebereich und Dezimalpunkt
können auf einfache Art und Weise
auf die jeweilige Messaufgabe einge-
stellt werden und sind frei skalierbar.
Eine nachträgliche Einstellung ist
selbst vor Ort noch möglich.
Die Bedienung und Parametrierung
des Gerätes erfolgt über 2 Tasten
oder über die Schnittstelle mit PC-
Software (als Zubehör erhältlich).
Temperatur Pt100
– 200 ... + 850 °C
Anschlussart: 2L, 3L, 4L
Thermoelemente:
Typ B, E, J, K, L, N, R, S, T, U
– 260 ... + 1820 °C
Bruchsicherung vorhanden
Schnittstellen
Grenzwert: 2 open collector
Analogausgang: max.
Auflösung 4050 Schritte
RS232
Versorgungsspannungen
230 V / 115 V AC 50 / 60 Hz
und 18 ... 36 V DC
Weitbereichsnetzteil
Das DIGEM 96 x 24 MF5 ist mit
folgenden Funktionen ausgestattet:
Skalierung der Anzeige nach intern
❖
gespeicherten Funktionen
Analogausgang
❖
Messwertbewertung
❖
Displayformatierung
❖
Alarmkonfigurierung
❖
DATA-Logging
❖
Kaskadierung und LOOP-Betrieb
❖
Das Gerät ist optional auch für die
Einsätze konzipiert, bei denen Mess-
werte überwacht, ausgewertet und
gegebenenfalls über einen Analogaus-
gang oder über eine serielle Schnitt-
stelle weiter geleitet werden müssen.
Dazu gehören 2 Grenzwerte, die
beliebig über die Messbereiche ver-
teilbar sind.
Umweltbedingungen
Arbeitstemperaturbereich 0 ... + 50 °C
Lagertemperaturbereich – 40 ... + 80 °C
Relative Luftfeuchte max. 85%
Verschmutzungsgrad 2
Überspannungskategorie II
Gehäuse
Schutzart Frontseite IP 54
Rückseite IP 20
Frontrahmenfarbe schwarz
Einbautiefe 143 mm
Gewicht 0,22 kg
Befestigung Schraubklammer
Anschlussart Schraubklemmblöcke,
direkte Schraub-
klemmen
(Messeingang)
