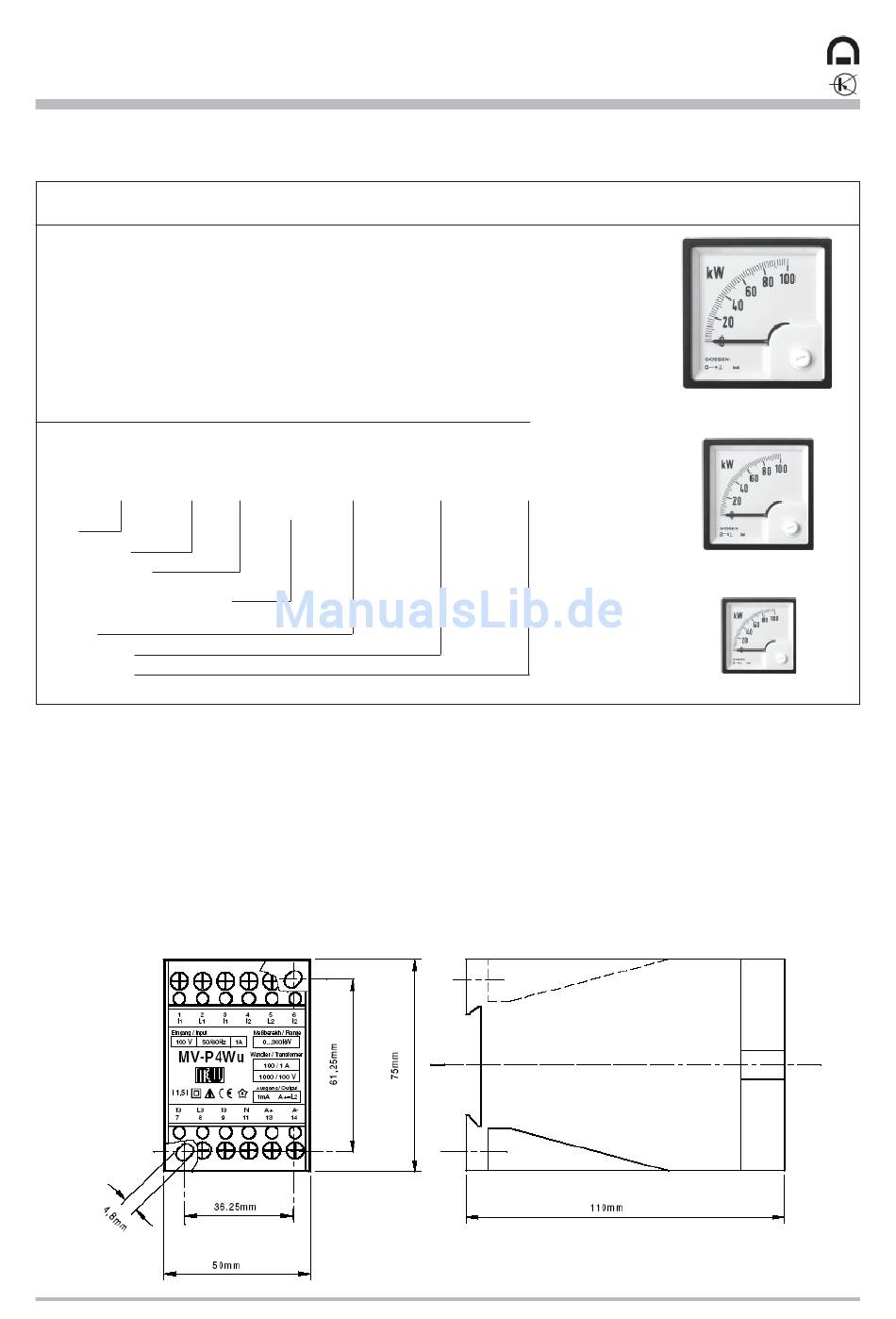

Basis-Serie
Quadratische Anzeigegeräte
•
für Wirkleistung oder Blindleistung
Drehspul-Messwerk, Skala 90° weiß, Bedruckung schwarz
Schmalrahmen schwarz-matt nach DIN 43 718, Glas blendarm
Typ
DQB. . . . . MV–P1 W
DQB. . . . . MV–P3 Wg
DQB. . . . . MV–P3 Wu
DQB. . . . . MV–P4 Wg
DQB. . . . . MV–P4 Wu
DQB. . . . . MV–P1 B
DQB. . . . . MV–P3 Bg
DQB. . . . . MV–P3 Bu
DQB. . . . . MV–P4 Bg
DQB. . . . . MV–P4 Bu
Bestellbeispiel
DQB 72
MV
Typ
Messvorsatz
Leistung 4-Leiter
Wirkleistung ungleich belastet
(Blindleistung ungleich belastet)
Bereich
Nennspannung
Stromwandler
Hinweis zur Festlegung des Messbereiches
Der Endwert des Messbereiches soll vorzugsweise ein Normwert nach DIN 43 701 sein: 1 — 1,2 — 1,5 — 2 — 2,5 — 3 — 4 — 5 — 6 — 7,5 — 8
und deren dekadische Vielfache. Der Messbereichsendwert muss zwischen dem 0,5- und 1,2-fachen Wert der Scheinleistung liegen.
Die Scheinleistung P
errechnet sich aus den Primärwerten der Strom- und Spannungswandler, wobei U die Spannung zwischen den Außenleitern ist:
S
Einphasen-Wechselstrom
•
Drehstrom
•
Messvorsatz
Grundmaße
GMW · Kleinreuther Weg 88 · D-90408 Nürnberg · Tel.: 0911 / 3502-0 · Fax: 0911 / 3502-307 · E-Mail: info@g-mw.de
Bestell-Nr. für Messvorsatz
P4
Wu
0–60 kW
(Bu)
P
= U x I
S
√
P
= U x I x
3
S
41004 73100 B
41004 73110 B
41004 73120 B
41004 73130 B
41004 73140 B
41004 73150 B
41004 73160 B
41004 73170 B
41004 73180 B
41004 73190 B
400 V
100/5 A
Frontmaß
DQB 96
96 x 96 mm
DQB 72
72 x 72 mm
DQB 48
48 x 48 mm
21
