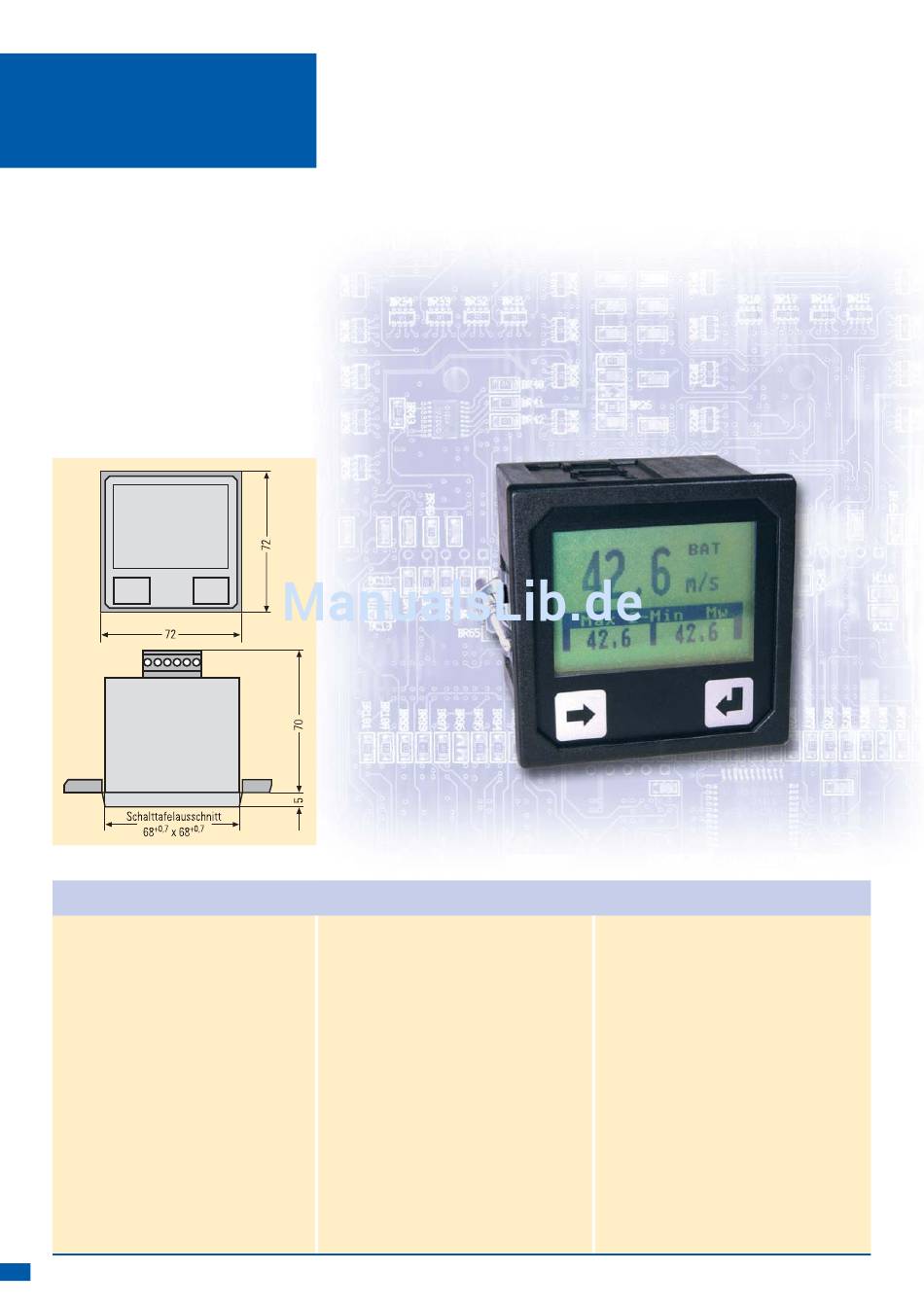

DIGEM 72 LCD
Digitalanzeiger mit
Grafikdisplay
Typ A1500
Das DIGEM 72 LCD ist ein präzises
Einbaumessgerät für den allgemeinen
Einsatz im Gleichstrombereich.
Es ist ein universell einsetzbares
Anzeigegerät.
Technische Kennwerte DIGEM 72 LCD
Anzeige
Typ
LCD Grafikdisplay
mit Hintergrundbeleuchtung
Ziffernhöhe
3,5 bis 13,5 mm
Anzeigeumfang 4-stellig ± 9 999
Polarität
„–" wird automatisch angezeigt
Dezimalpunkt
beliebig
18
Das Gerät beinhaltet zwei Messkanäle.
Die Verwendung der Messkanäle kann
unterschiedlich gestaltet werden – z.B.
ein Messeingang zur Anzeige und ein
Messeingang zur Spannungsüber-
wachung einer Batterie.
Die Anzeige und Funktionen sind
nach Kundenwunsch werkseitig zu
programmieren.
Der Nullpunkt und Endwert so wie
der Anzeigebereich sind in einem
speziellen Menü beliebig einstellbar.
Für Messkanal 1 kann eine Schalt-
schwelle eingestellt werden.
Messkanäle
2
Messbereiche
Gleichspannung
0 ... 200 mV
0 ... 1 V
0 ... 10 V
Gleichstrom
0 ... 2 mA
0 ... 20 mA
4 ... 20 mA
Versorgungsspannung 3, 5, 12, 15,
24 V DC ± 10%
Das Grafikdisplay ist mit Hintergrund-
beleuchtung versehen, die über eine
Tastenbedienung zu- bzw. abgeschal-
tet werden kann.
2 Messkanäle
❖
LCD-Anzeige 128 x 64 Punkte,
❖
Schriftgröße von 6 x 8 bis
16 x 32 Punkte
Anzeigebereiche durch Menüein-
❖
stellung wählbar
Nullpunkt und Endwert einstellbar
❖
Schutzart frontseitig IP 54
❖
Frontabmessungen 72 x 72 mm
❖
Einbautiefe nur 70 mm
❖
Umweltbedingungen
Arbeitstemperaturbereich 0 ... + 50°C
Lagertemperaturbereich
– 20 ... + 70 °C
Relative Luftfeuchte
max. 85%
Verschmutzungsgrad
2
Überspannungskategorie I
Gehäuse
Schutzart
Frontseite IP 54
Rückseite IP 20
Frontrahmenfarbe
schwarz
Einbautiefe
70 mm
Gewicht
max. 0,21 kg
Befestigung
Schraubklammer
Anschlussart
Schraubklemmblöcke
