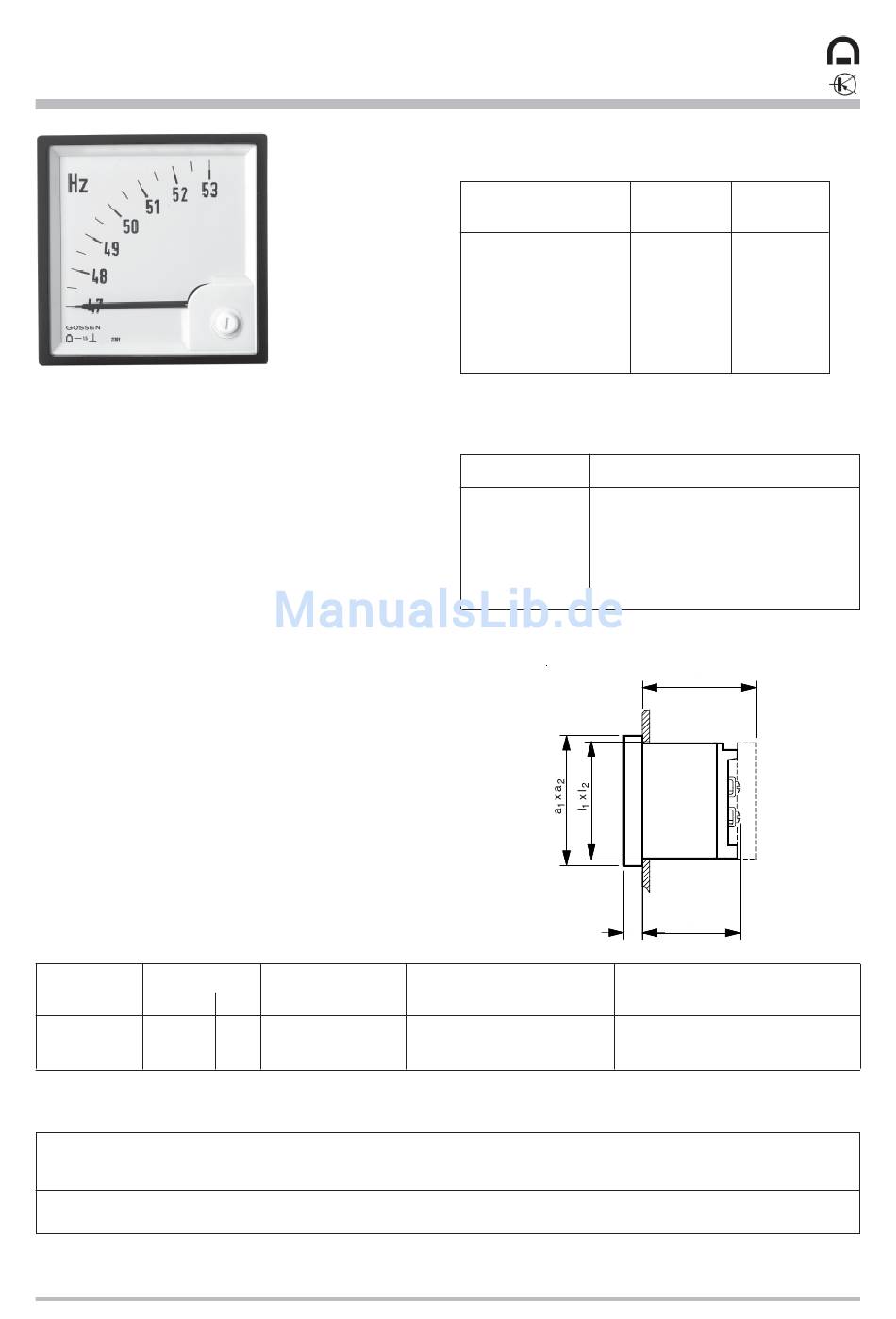

Basis-Serie
Quadratische Anzeigegeräte
•
für Frequenz (Zeigerfrequenzmesser)
Beschreibung
Analoges Anzeigegerät mit Drehspul-Kernmagnet-Messwerk und
eingebautem Frequenzkonverter.
Anzeige
Skalenteilung
grobfein
Zeiger
Balkenzeiger mit Schneide
Mechanischer Aufbau
Gehäusematerial
Polycarbonat, selbstverlöschend und nicht tropfend nach
UL94V-0
Befestigung
Schraubklammer
Skala
Wechselskala
⇒ Skalenwechsel ist nur im spannungslosen
Zustand zulässig!
Austauschbar
sind Frontrahmen und Frontglas
⇒ Austausch ist nur im spannungslosen
Zustand zulässig!
Anschlüsse
Schraubanschlüsse M4 mit selbstabhebenden Klemmbügeln;
Schrauben für Kreuzschlitz- und normale Schraubendreher
geeignet.
Berührungsschutz
Gesamt-Klemmenabdeckung fingersicher gehört zum
Lieferumfang.
Frontmaß mm
Nennmaße mm
a
x a
1
2
72 x 72
72 x 72
96 x 96
96 x 96
Bereich
47 ... 50 ... 53 Hz
24
FQB 96
Ausschnittmaße mm
h
I
x I
1
2
+0,7
+0,7
5,5
68
x 68
+0,8
+0,8
5,5
92
x 92
Skala
47 ... 50 ... 53 Hz (230 V)
GMW · Kleinreuther Weg 88 · D-90408 Nürnberg · Tel.: 0911 / 3502-0 · Fax: 0911 / 3502-307 · E-Mail: info@g-mw.de
Drehspul-Messwerk, Skala 90° weiß, Bedruckung schwarz
Schmalrahmen schwarz-matt nach DIN 43 718, Glas blendarm
Frontmaß mm
Typ
Skalenlänge mm
Genauigkeitsklasse*
Gewicht (Normalausführung) max.
Stromaufnahme ca.
Arbeitsspannung max.
Prüfspannung
Schutzart für Gehäuse-Frontseite
*bezogen auf Endwert
Referenzbedingungen
Referenzgrößen
Umgebungstemperatur
Gebrauchslage
Eingangsspannung
Kurvenform
Anwärmzeit
Sonstige
Grundmaße
Einbautiefe inkl. Anschluss M4 mm
t
53
53
Typ
FQB 72
⇓
Bestell-Nr.
72475 05313 B
72 x 72
96 x 96
FQB 72
FQB 96
63
97
1
1
0,20 kg
0,28 kg
5 mA
5 mA
600 V
600 V
5,8 kV
5,8 kV
IP 52
IP 52
Referenzbedingung
23°C ±2°C
senkrechte Schalttafel ±1°
Bemessungsbereich der Spannung
Sinus
≥
5 min
DIN EN 60051
f
t
h
Einbautiefe inkl. Gesamt-Abdeckung mm
f
66
66
FQB 96
⇓
96475 05312 B
