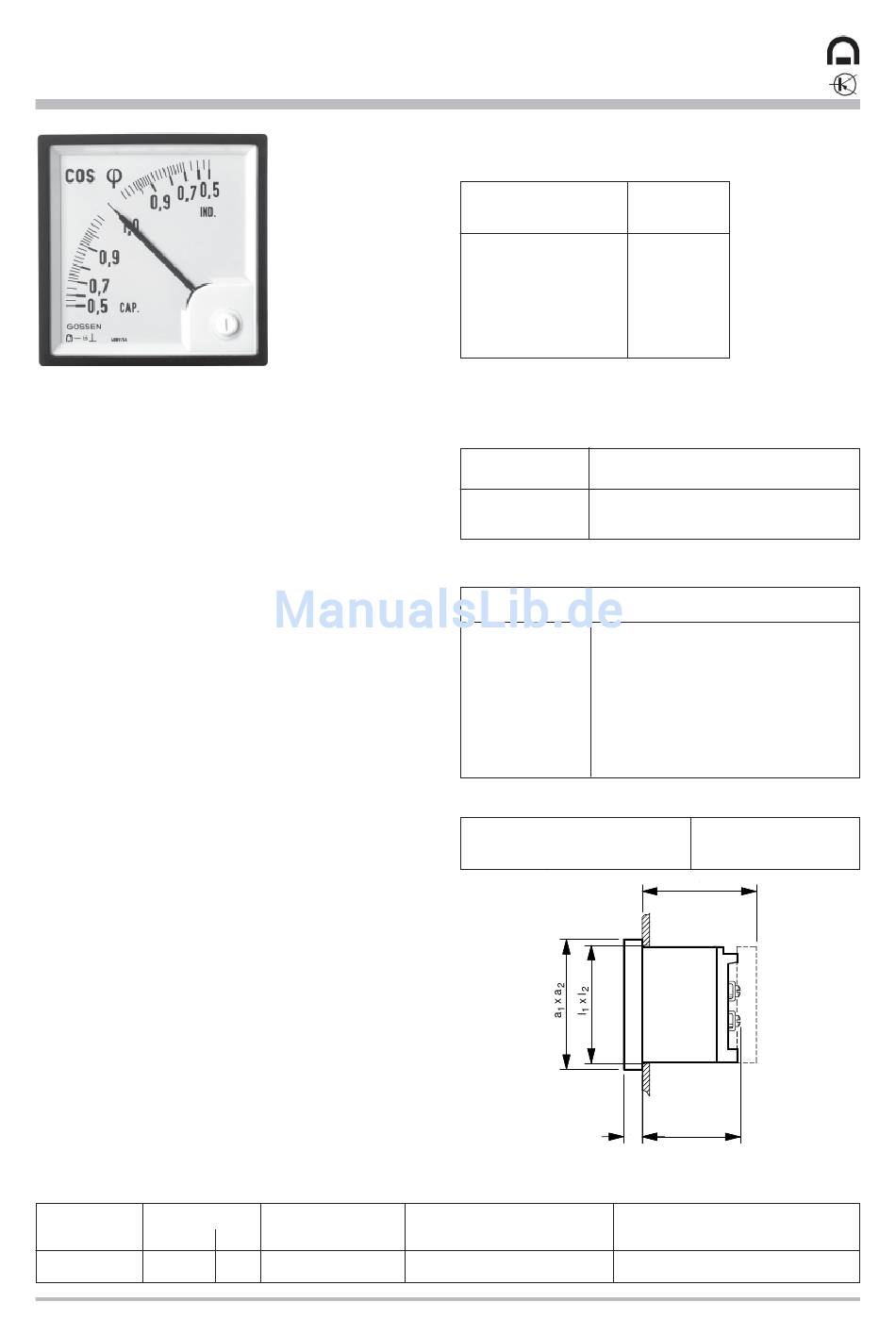

Basis-Serie
Quadratische Anzeigegeräte
•
für Leistungsfaktor
Beschreibung
Analoges Anzeigegerät mit Drehspul-Kernmagnet-Messwerk und eingebautem
Leistungsfaktorkonverter. Der Leistungsfaktorkonverter ermittelt den
Phasenwinkel zwischen Strom und Spannung. Die Anzeige des
Drehspulmesswerkes erfolgt als cos ϕ.
Anzeige
Messbereich
CAP 0,5 ... 1 ... 0,5 IND
Skalenteilung
grobfein
Zeiger
Balkenzeiger mit Schneide
Mechanischer Aufbau
Gehäusematerial
Polycarbonat, selbstverlöschend und nicht tropfend nach
UL94V-0
Befestigung
Schraubklammer
Skala
Wechselskala
⇒ Skalenwechsel ist nur im spannungslosen
Zustand zulässig!
Austauschbar
sind Frontrahmen und Frontglas
⇒ Austausch ist nur im spannungslosen
Zustand zulässig!
Anschlüsse
Schraubanschlüsse M4 mit selbstabhebenden Klemmbügeln;
Schrauben für Kreuzschlitz- und normale Schraubendreher
geeignet.
Berührungsschutz
Gesamt-Klemmenabdeckung fingersicher gehört zum
Lieferumfang.
Frontmaß mm
Nennmaße mm
a
x a
1
2
96 x 96
96 x 96
22
DLQB 96
Ausschnittmaße mm
h
I
x I
1
2
+0,8
+0,8
5,5
92
x 92
GMW · Kleinreuther Weg 88 · D-90408 Nürnberg · Tel.: 0911 / 3502-0 · Fax: 0911 / 3502-307 · E-Mail: info@g-mw.de
Drehspul-Messwerk, Skala 90° weiß, Bedruckung schwarz
Schmalrahmen schwarz-matt nach DIN 43 718, Glas blendarm
Frontmaß mm
Typ
Skalenlänge mm
Genauigkeitsklasse*
Gewicht (Normalausf.) max.
Arbeitsspannung max.
Prüfspannung
Schutzart Gehäuse-Frontseite
*bezogen auf Messbereich
Eigenverbrauch
Anschluss
Strompfad
Spannungspfad
Referenzbedingungen
Referenzgrößen
Umgebungstemperatur
Gebrauchslage
Frequenz
Stromkomponente
Spannungskomponente
Kurvenform
Anwärmzeit
Sonstige
Grenzen des Nenngebrauchsbereiches
Frequenz
Einphasen-Wechselstrom
3-Leiter-Netz
Grundmaße
Einbautiefe inkl. Anschluss M4 mm
t
53
96 x 96
DLQB 96
97
2,5
0,32 kg
600 V
3,5 kV
IP 52
Eigenverbrauch
≤
0,5 VA
≤
2,5 VA
Referenzbedingung
23 °C ± 2 °C
senkrechte Schalttafel ± 1°
50 Hz ± 0,1 Hz
95 ... 100 % des Bemessungswertes
98 ... 102 % des Bemessungswertes
≤
Sinus, Klirrfaktor
1%
≥
5 min
DIN EN 60051
49 Hz ... 51 Hz
45 Hz ... 65 Hz
f
t
h
Einbautiefe inkl. Gesamt-Abdeckung mm
f
66
