Das DIGEM 96 x 48 MF5 ist ein sehr
komfortables Anzeigegerät im DIN-
Gehäuse. Eine Vielzahl fest verdrahte-
ter Zusatzfunktionen machen das
DIGEM 96 x 48 MF5 zu einem univer-
sellen Gerät für Automatisierungs- und
Messaufgaben höchster Ansprüche.
Je nach Ausstattung kann es für
folgende Messaufgaben verwendet
werden:
Gleichspannung
❖
Gleichstrom
❖
Wechselspannung (TRMS)
❖
Wechselstrom (TRMS)
❖
Temperatur
❖
Anzeigebereich und Dezimalpunkt
können auf einfache Art und Weise auf
die jeweilige Messaufgabe eingestellt
werden und sind frei skalierbar.
Eine nachträgliche Einstellung ist
selbst vor Ort noch möglich.
Die Bedienung und Parametrierung
des Gerätes erfolgt über 2 bzw. 4
Tasten oder über die Schnittstelle mit
PC-Software (als Zubehör erhältlich).
Technische Kennwerte DIGEM 96 x 48 MF5
Anzeige
Typ
7-Segment LED
Leuchtfarbe
rot
Ziffernhöhe
ca. 14 mm
Anzeigeumfang
– 19 999 ... 99 999
Polarität
„–" wird autom. angezeigt
Dezimalpunkt
programmierbar
Überlaufanzeige
programmierbar, blinkend
Messbereiche
Gleichspannung
± 200 mV bis ± 650 V
Gleichstrom
± 20 mA bis ± 200 mA
0 ... 20 mA; 4 ... 20 mA
Wechselspannung 0 ... 650 V
Wechselstrom
0 ... 200 mA
TRMS-Messung
Crestfaktor 4 (max. Spitzen-
wert + 50 % vom Messwert)
Frequenzeinfluss: 5 ... 5000 Hz
– 0,1 % bis max. – 5 %
Das DIGEM 96 x 48 MF5 kann
optional mit folgenden Funktionen
ausgestattet werden:
Skalierung der Anzeige nach intern
❖
gespeicherten Funktionen
Analogausgang
❖
Messwertbewertung
❖
Displayformatierung
❖
Alarmkonfigurierung
❖
DATA-Logging
❖
Kaskadierung und LOOP-Betrieb
❖
Das Gerät ist optional auch für die
Einsätze konzipiert, bei denen Mess-
werte überwacht, ausgewertet und
gegebenenfalls über einen Analogaus-
gang oder über eine serielle Schnitt-
stelle weiter geleitet werden müssen.
Dazu gehören 4 Grenzwerte, die
beliebig über die Messbereiche verteil-
bar und den Ausgangsgrößen beliebig
zuordbar sind.
Temperatur
Pt100
– 200 ... + 850 °C
Anschlussart: 2L, 3L, 4L
Thermoelemente:
Typ B, E, J, K, L, N, R, S, T, U
– 260 ... + 1820 °C
Bruchsicherung vorhanden
Schnittstellen
Grenzwert: max. 4 Relais (opt.)
oder 2 open collector Ausgänge
Analogausgang:
max. Auflösung 4050 Schritte
RS232 oder RS485
Versorgungsspannungen
230 V / 115 V AC 50 / 60 Hz
18 ... 36 V DC / 24 V DC
18 ... 36 V DC und 230 V /
115 V AC Weitbereichsnetzteil

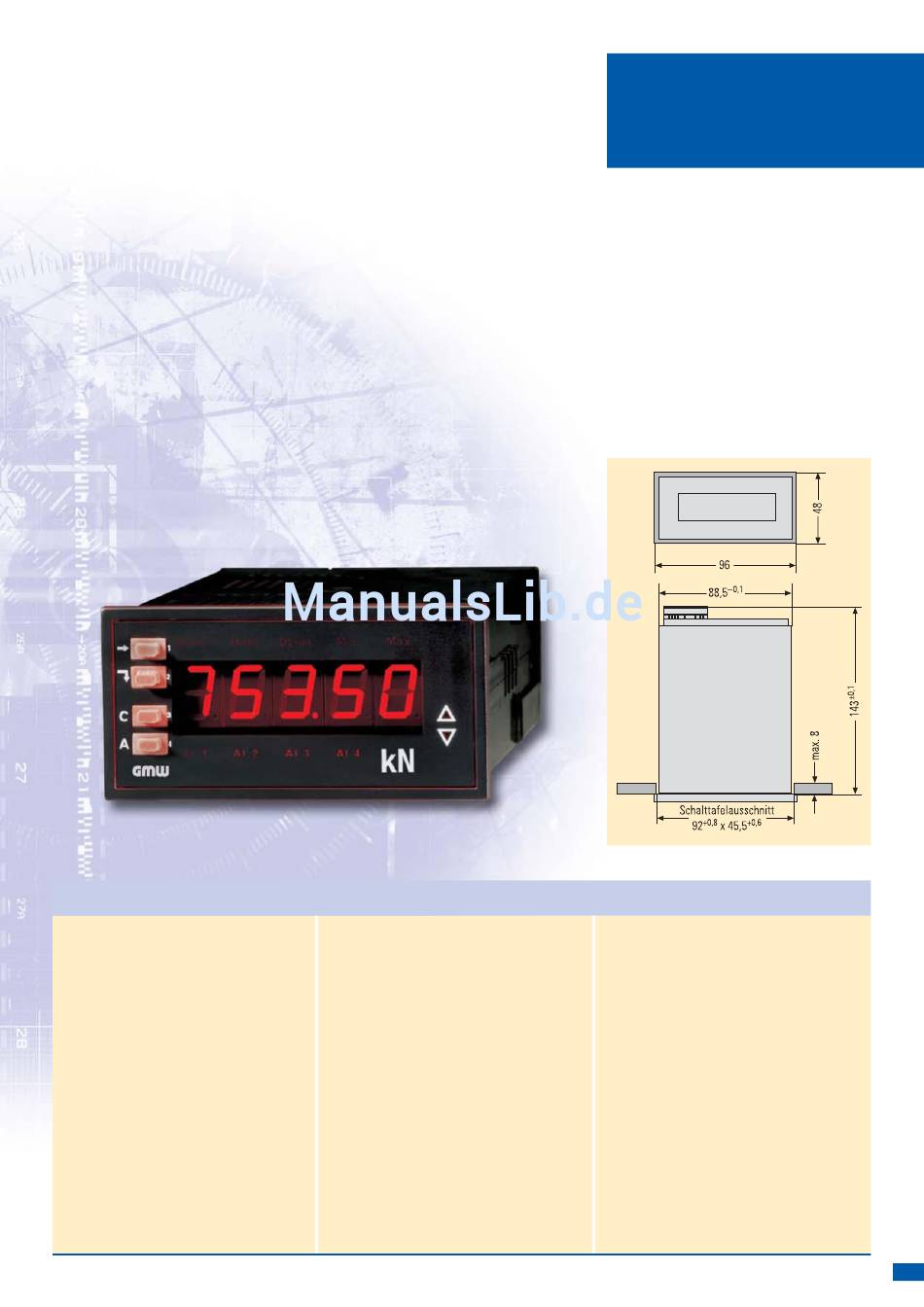

DIGEM 96 x 48 MF5
Digitalanzeiger mit Grenzwert
und Ausgängen, 5-stellig
Typ A1245
Frontabmessungen 96 x 48 mm
❖
LED-Anzeige rot, 14 mm hoch
❖
Frei skalierbare Messbereiche
❖
Bis zu 2 open collector Ausgänge
❖
und optional 4 Relais
Analogausgang
❖
Schnittstellen RS232 oder RS485
❖
Schutzart frontseitig IP 54
❖
Umweltbedingungen
Arbeitstemperaturbereich 0 ... + 50 °C
Lagertemperaturbereich
– 40 ... + 80 °C
Relative Luftfeuchte
max. 85%
Verschmutzungsgrad
2
Überspannungskategorie II
Gehäuse
Schutzart
Frontseite IP 54
Rückseite IP 20
Frontrahmenfarbe
schwarz
Einbautiefe
143 mm
Gewicht
0,38 kg
Befestigung
Schraubklammer
Anschlussart
Schraubklemmblöcke,
direkte Schraub-
klemmen
(Messeingang)
9
