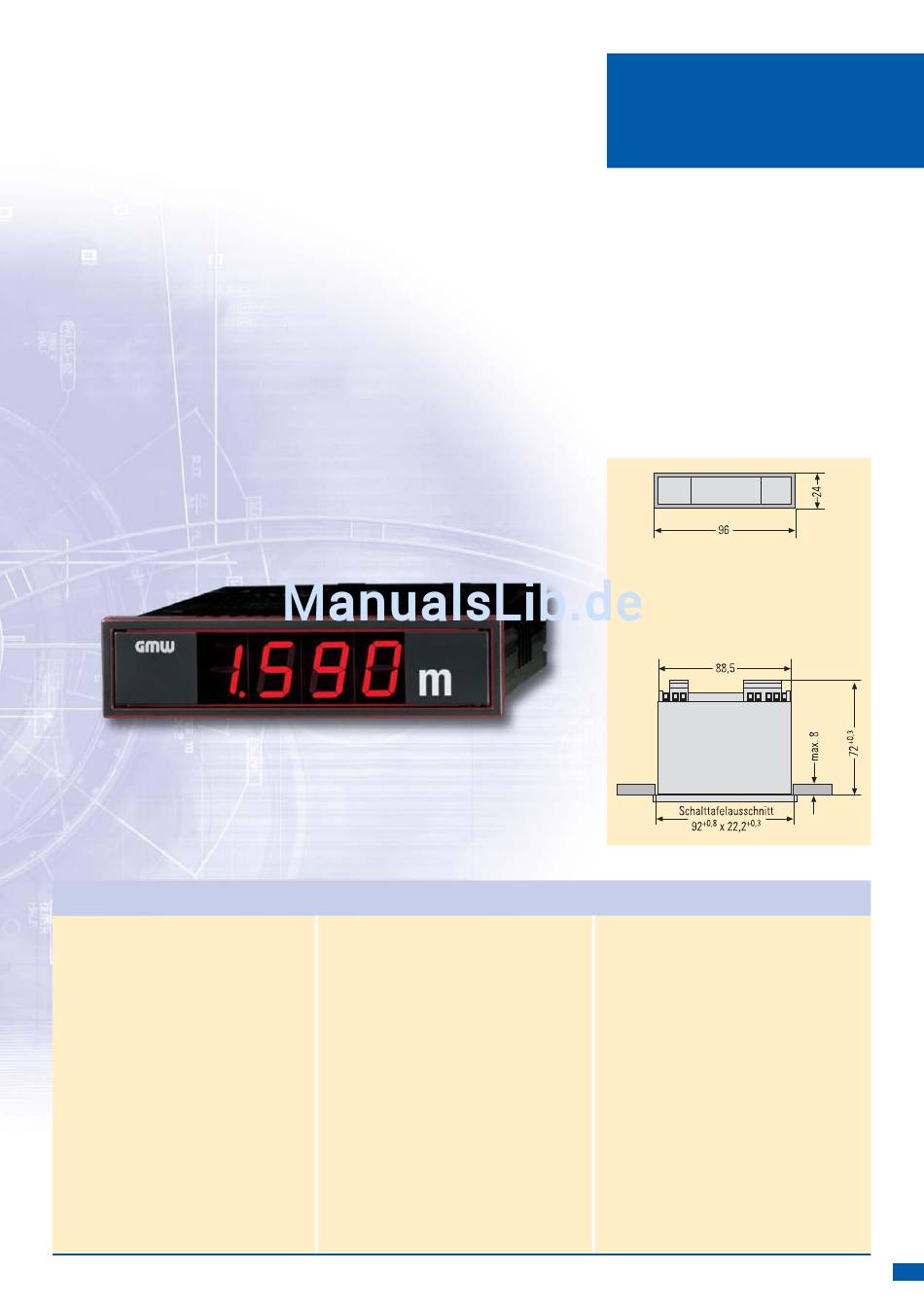

Das DIGEM 96 x 24 S5 ist ein präzises
Einbaumessgerät für den allgemeinen
Einsatz im Gleichstrombereich
(Option D) oder Gleichspannungs-
bereich (Option S).
Die vorhandenen Messbereiche
schließen Einheitssignale ein, so dass
eine Lagerhaltung verringert werden
kann.
Es ist ein universell einsetzbares
Anzeigegerät zum Anschluss an unter-
schiedliche Hilfsspannungen.
Das Gehäuse besitzt eine sehr geringe
Einbautiefe, auch bei einer
Versorgungsspannung von 230 V AC.
Technische Kennwerte DIGEM 96 x 24 S5
Anzeige
Typ
7-Segment LED
Leuchtfarbe
rot / Option: grün
Ziffernhöhe
14 mm
1
Anzeigeumfang
3
/
-stellig ± 1 999
2
Polarität „–" wird auto-
matisch angezeigt
Dezimalpunkt
fest eingestellt
Überlaufanzeige
„1 ..."
Die Vorwahl für den Anzeigebereich
erfolgt durch übersichtlich angeord-
nete Codierstecker im hinteren Teil
des Gehäuses.
Der Nullpunkt und Endwert sind mit
Potentiometer einstellbar.
Optional kann das Gerät mit einer
Helligkeitsverstellung und einem
HOLD-Digitalsignal ausgestattet
werden.
Messbereiche
Option S:
Gleichspannung
0 ... 200 mV
0 ... 2 V
0 ... 20 V
0 ... 200 V
Option D:
Gleichstrom
0 ... 2 mA
0 ... 20 mA
4 ... 20 mA
0 ... 200 mA
Versorgungsspannungen
230 V AC 50 / 60 Hz
24 V DC
5 V DC nicht isoliert
DIGEM 96 x 24 S5
Digitalanzeiger, 3,5-stellig
Typ A1215
Frontabmessungen 96 x 24 mm
❖
LED-Anzeige rot oder grün,
❖
14 mm hoch
Messbereiche durch Jumper
❖
wählbar
Nullpunkt und Endwert verstellbar
❖
Schutzart frontseitig IP 54
❖
Einbautiefe nur 72 mm
❖
Umweltbedingungen
Arbeitstemperaturbereich 0 ... + 50 °C
Lagertemperaturbereich
– 40 ... + 80°C
Relative Luftfeuchte
max. 85%
Verschmutzungsgrad
2
Überspannungskategorie II
Gehäuse
Schutzart
Frontseite IP 54
Rückseite IP 20
Frontrahmenfarbe
schwarz
Einbautiefe
72 mm
Gewicht
max. 0,21 kg
Befestigung
Schraubklammer
Anschlussart
Schraubklemmblöcke
7
