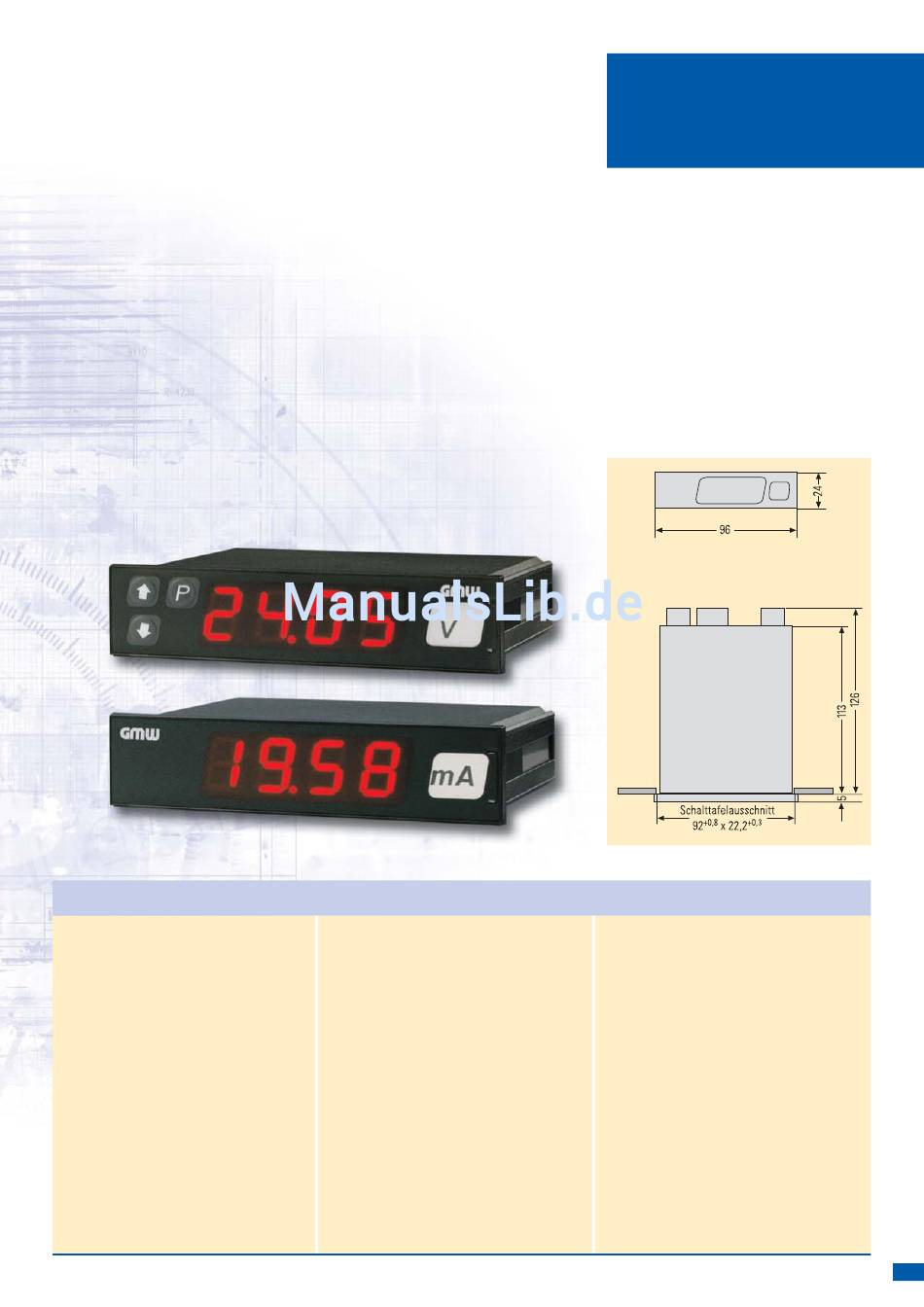

Der modular aufgebaute Digitalanzeiger
DIGEM 96 x 24 B5 ist ein präzises
Einbaumessgerät mit programmier-
barem Anzeigebereich.
Je nach eingesetztem Messmodul
kann es für folgende Messaufgaben
verwendet werden:
Gleichspannung
❖
Gleichstrom
❖
Wechselspannung
❖
Wechselstrom
❖
Temperatur
❖
Anzeigebereich und Dezimalpunkt
können auf einfache Art und Weise auf
die jeweilige Messaufgabe eingestellt
werden.
Eine nachträgliche Einstellung ist
selbst vor Ort noch möglich.
Die gemessenen Werte werden in
einem Mikrocomputer verarbeitet und
auf einer 7-Segment-Anzeigeeinheit
dargestellt.
Technische Kennwerte DIGEM 96 x 24 B5
Anzeige
Typ
7-Segment LED
Leuchtfarbe
rot
Ziffernhöhe
14 mm
Anzeigeumfang – 1 999 ... 9 999
Polarität
„–" wird automatisch angezeigt
Dezimalpunkt
programmierbar bzw.
fest eingestellt
Überlaufanzeige blinkend – Überstrich
Messbereiche
Gleichspannung ± 60 mV bis ± 300 V
Gleichstrom
± 2 mA bis ± 200 mA
0 ... 20 mA
4 ... 20 mA mit Speisung für
2-Leiter-Messumformer
Mit den frontseitigen Tasten sind je
nach Messaufgabe Anzeigebereichs-
anfang und Anzeigebereichsende ein-
stellbar.
Die eingestellten Daten können an der
Geräterückseite über einen externen
Kontakt vor unbefugter Verstellung
geschützt werden.
Jedes Gerät hat einen Steuereingang
für die Anzeigespeicherung, mit der
die momentane Anzeige fest stehen
bleibt. Der Messzyklus wird dadurch
nicht beeinflusst.
Bei der nicht programmierbaren
Variante wird der Anzeigebereich
werkseitig fest eingestellt.
Eine nachträgliche Änderung ist bei
diesen Geräten nur im Werk möglich.
Die Einheit der Messgröße wird auf
einem kleinen Blättchen von vorn in
eine Tasche hinter der Frontfolie ein-
geschoben und kann nachträglich ein-
gesetzt werden.
Wechselspannung 0 ... 700 V
Wechselstrom
0 ... 200 mA, 0 ... 1 A / 5 A
TRMS-Spannung
0 ... 700 V
TRMS-Strom
0 ... 200 mA, 0 ... 1 A / 5 A
Crestfaktor
6 (zusätzlich 0,5 % vom
Messwert)
Temperatur
Pt100
– 200 ... + 800 °C
Versorgungsspannungen
90 ... 230 V AC 50 / 60 Hz
und 90 ... 260 V DC
oder
24 V AC 50 / 60 Hz
und 18 ... 36 V DC
DIGEM 96 x 24 B5
Digitalanzeiger, 4-stellig
Typ A1375
Frontabmessungen 96 x 24 mm
❖
Anzeigebereich – 1 999 ... 9 999
❖
Durch Messmodule auf die
❖
jeweilige Messaufgabe optimal
einstellbar
Programmierbar, besonders einfach
❖
zu konfigurieren
Stromversorgung vom Messkreis
❖
galvanisch getrennt
Auch mit Speisung für 2-Leiter-
❖
Messumformer lieferbar
Schnelle Montage durch Befesti-
❖
gungsschieber
Auch als nichtprogrammierbares
❖
Gerät erhältlich
Umweltbedingungen
Arbeitstemperaturbereich 0 ... + 50°C
Lagertemperaturbereich
– 20 ... + 70°C
Verschmutzungsgrad
2
Überspannungskategorie II
Gehäuse
Schutzart
Frontseite IP 54
Rückseite IP 20
Frontrahmenfarbe
schwarz
Gewicht
0,21 kg
Befestigung
Schieber
Anschlüsse
Schraubklemmblöcke
5
