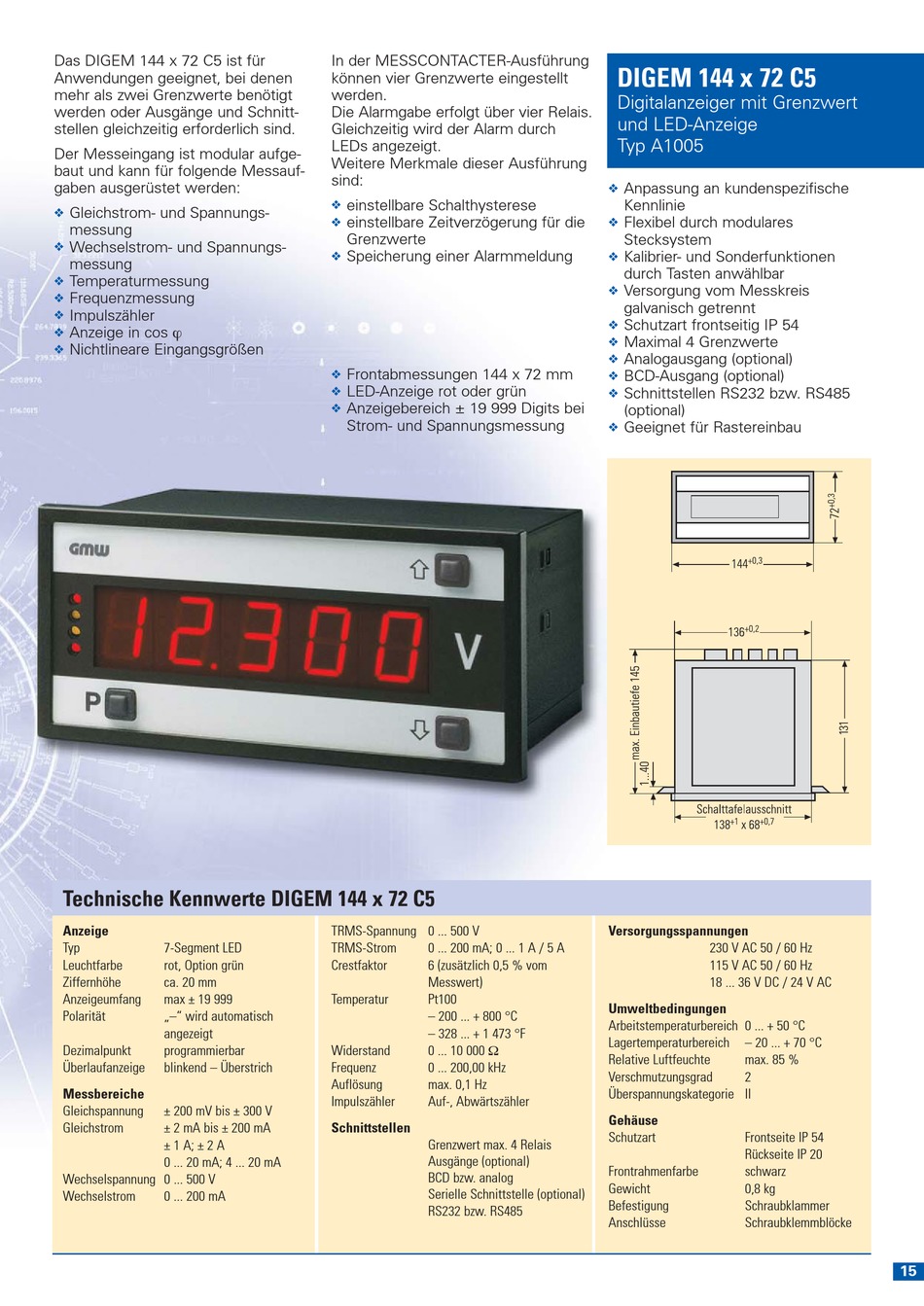

Das DIGEM 144 x 72 C5 ist für
Anwendungen geeignet, bei denen
mehr als zwei Grenzwerte benötigt
werden oder Ausgänge und Schnitt-
stellen gleichzeitig erforderlich sind.
Der Messeingang ist modular aufge-
baut und kann für folgende Messauf-
gaben ausgerüstet werden:
Gleichstrom- und Spannungs-
❖
messung
Wechselstrom- und Spannungs-
❖
messung
Temperaturmessung
❖
Frequenzmessung
❖
Impulszähler
❖
Anzeige in cos ϕ
❖
Nichtlineare Eingangsgrößen
❖
Technische Kennwerte DIGEM 144 x 72 C5
Anzeige
Typ
7-Segment LED
Leuchtfarbe
rot, Option grün
Ziffernhöhe
ca. 20 mm
Anzeigeumfang
max ± 19 999
Polarität
„–" wird automatisch
angezeigt
Dezimalpunkt
programmierbar
Überlaufanzeige
blinkend – Überstrich
Messbereiche
Gleichspannung
± 200 mV bis ± 300 V
Gleichstrom
± 2 mA bis ± 200 mA
± 1 A; ± 2 A
0 ... 20 mA; 4 ... 20 mA
Wechselspannung 0 ... 500 V
Wechselstrom
0 ... 200 mA
In der MESSCONTACTER-Ausführung
können vier Grenzwerte eingestellt
werden.
Die Alarmgabe erfolgt über vier Relais.
Gleichzeitig wird der Alarm durch
LEDs angezeigt.
Weitere Merkmale dieser Ausführung
sind:
einstellbare Schalthysterese
❖
einstellbare Zeitverzögerung für die
❖
Grenzwerte
Speicherung einer Alarmmeldung
❖
Frontabmessungen 144 x 72 mm
❖
LED-Anzeige rot oder grün
❖
Anzeigebereich ± 19 999 Digits bei
❖
Strom- und Spannungsmessung
TRMS-Spannung 0 ... 500 V
TRMS-Strom
0 ... 200 mA; 0 ... 1 A / 5 A
Crestfaktor
6 (zusätzlich 0,5 % vom
Messwert)
Temperatur
Pt100
– 200 ... + 800 °C
– 328 ... + 1 473 °F
0 ... 10 000 Ω
Widerstand
Frequenz
0 ... 200,00 kHz
Auflösung
max. 0,1 Hz
Impulszähler
Auf-, Abwärtszähler
Schnittstellen
Grenzwert max. 4 Relais
Ausgänge (optional)
BCD bzw. analog
Serielle Schnittstelle (optional)
RS232 bzw. RS485
DIGEM 144 x 72 C5
Digitalanzeiger mit Grenzwert
und LED-Anzeige
Typ A1005
Anpassung an kundenspezifische
❖
Kennlinie
Flexibel durch modulares
❖
Stecksystem
Kalibrier- und Sonderfunktionen
❖
durch Tasten anwählbar
Versorgung vom Messkreis
❖
galvanisch getrennt
Schutzart frontseitig IP 54
❖
Maximal 4 Grenzwerte
❖
Analogausgang (optional)
❖
BCD-Ausgang (optional)
❖
Schnittstellen RS232 bzw. RS485
❖
(optional)
Geeignet für Rastereinbau
❖
Versorgungsspannungen
230 V AC 50 / 60 Hz
115 V AC 50 / 60 Hz
18 ... 36 V DC / 24 V AC
Umweltbedingungen
Arbeitstemperaturbereich 0 ... + 50 °C
Lagertemperaturbereich
– 20 ... + 70 °C
Relative Luftfeuchte
max. 85 %
Verschmutzungsgrad
2
Überspannungskategorie II
Gehäuse
Schutzart
Frontseite IP 54
Rückseite IP 20
Frontrahmenfarbe
schwarz
Gewicht
0,8 kg
Befestigung
Schraubklammer
Anschlüsse
Schraubklemmblöcke
