Basis-Serie

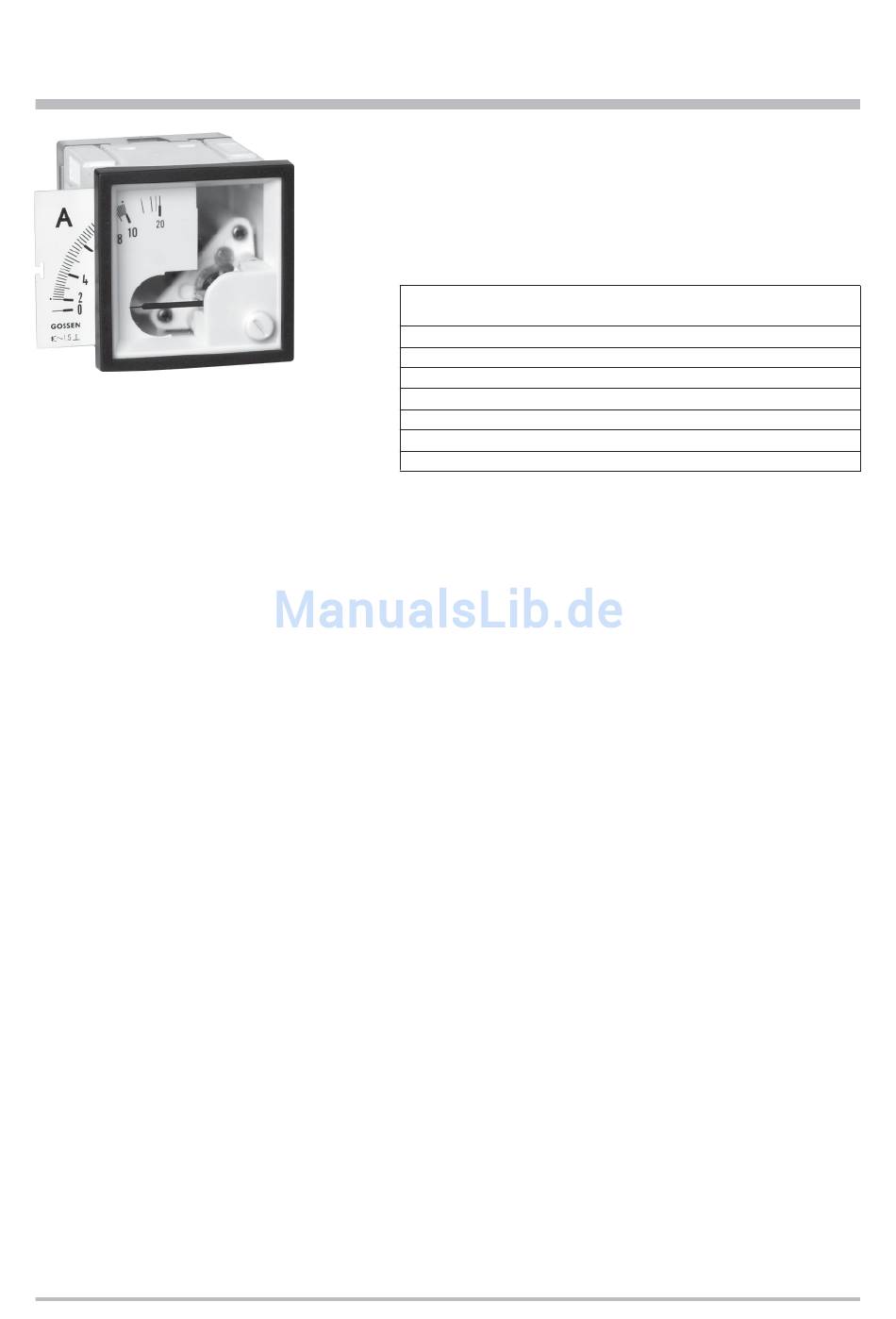

Quadratische Anzeigegeräte
•
Technische Beschreibung
Wechselskala
Der Skalenwechsel ist schnell und einfach ohne
Genauigkeitsverlust möglich. Dazu ist nur die am Gehäuse
angeordnete Verschlussleiste zu öffnen und die Skala
herauszuziehen.
Anschluss
Schraubanschlüsse M4 mit Klemmbügeln erleichtern das
Unterklemmen der Anschlussdrähte. Die Schrauben sind
für Kreuzschlitz- und normale Schraubendreher geeignet.
8
Quadratische Anzeigegeräte nach DIN 43 700 mit Quadrantskala,
Frontrahmen schwarz-matt oder grau-matt (RAL 7037) nach DIN 43 718.
Lieferbare Ausführungen:
Frontmaß
Dreheisen-Anzeiger
Bimetall-Strommesser
Dreheisen-Bimetall-Strommesser
Drehspul-Anzeiger für DC
Leistungsmesser
Leistungsfaktormesser
Zeigerfrequenzmesser
Gehäuse
Das robuste Gehäuse aus Polycarbonat ist selbst-
verlöschend und nicht tropfend nach UL94V-0.
Frontglasmaterial: Blendarmes Silikatglas
Frontrahmen und Frontglas sind problemlos austauschbar.
Befestigung
Alle Befestigungen sind auch für erhöhte Anforderungen
hinsichtlich Schüttel- und Stoßfestigkeit geeignet.
GMW · Kleinreuther Weg 88 · D-90408 Nürnberg · Tel.: 0911 / 3502-0 · Fax: 0911 / 3502-307 · E-Mail: info@g-mw.de
48 x 48
72 x 72
siehe Seite
10
10
12
12
–
14
16
16
20
20
–
–
–
24
Sicherheitshinweise
⇒ Bei beschädigtem Frontrahmen und Frontglas müssen
die Geräte vom Messsignal getrennt werden.
⇒ Bei Verwendung von nichtisolierten (blanken)
Anschlussdrähten muss zur Schalttafelbefestigung
ein ausreichender Sicherheitsabstand eingehalten
werden.
⇒ Um die Handrücken- bzw. Fingersicherheit gemäß
BGV A3 zu gewährleisten, ist nach dem
Unterklemmen der Anschlussdrähte die
Klemmenabdeckung zu montieren.
⇒ Skalenwechsel ist nur im spannungslosen Zustand
zulässig.
⇒ Austausch von Frontrahmen und Frontglas ist nur im
spannungslosen Zustand zulässig.
96 x 96
10
12
14
16
18
22
24
