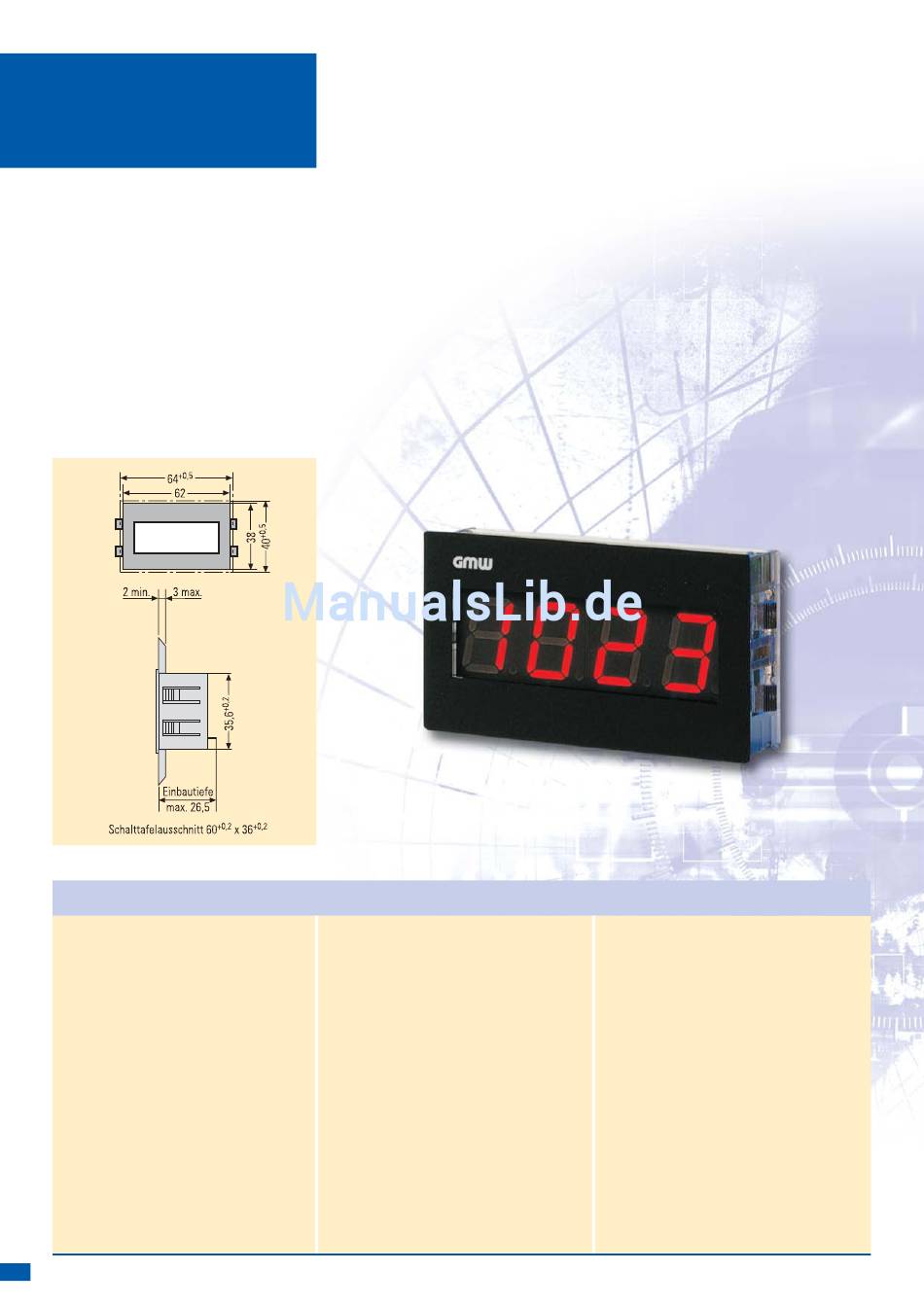

DIGEM 62 x 38 A5
Digitalanzeiger 3,5-stellig mit
LED- oder LCD-Anzeige
Typ A1155
Anzeigebereich ± 1 999
❖
Geringe Einbautiefe von nur
❖
26,5 mm
Versorgungsspannung 5 V
❖
Stromversorgungsmodule als
❖
Zubehör lieferbar
Einfachste Montage durch
❖
Schnappbefestigung
Technische Kennwerte DIGEM 62 x 38 A5
Anzeige
Typ 7-Segment LED
mit 14 mm Ziffernhöhe
oder LCD reflektiv
mit 12,7 mm Ziffernhöhe
Polarität „–" wird automatisch
angezeigt
Dezimalpunkt extern anwählbar
oder fest eingestellt
Überlaufanzeige „1 ..."
16
Dieses Messgerät hat je nach
Ausführung wahlweise eine helle
LED-Anzeige oder ein reflektives
LCD-Display.
Optional kann die LCD Anzeige mit
einer zusätzlichen Beleuchtung
(transreflektiv) ausgerüstet werden.
Das Gerät ist zur Messung von
Gleichstrom oder Gleichspannung
geeignet.
Der Messbereich und der Anzeigebe-
reich werden im Werk fest eingestellt.
Die Versorgungsspannung beträgt 5 V
und ist mit dem Messeingang galva-
nisch verbunden.
Als Zubehör sind Stromversorgungs-
adapter für 18 V ... 36 V DC und für
4,75 V ... 15 V lieferbar.
Diese Adapter werden an der Rück-
seite auf das Messgerät aufge-
schnappt.
Messbereiche
Gleichspannung ± 2 V bis 200 V
und zusätzlich ± 200 mV
Gleichstrom ± 200 µA bis ± 200 mA
Hilfsspannung 5 V ± 5 %
Zubehör
Stromversorgungen für
DIGEM 62 x 38 A5
Stromversorgung vom Messkreis
galvanisch getrennt
Prüfspannung 500 V
Primärspannung je nach Ausführung
4,75 V ... 15 V DC
oder 18 ... 36 V DC
Sekundär-Spannung 5 V ± 5 %
Belastbarkeit max. 250 mA
Restwelligkeit < 200 mV
Leistungsaufnahme
bei max. Belastung 3 W
Anschlüsse 14-polige Stiftleiste
Umweltbedingungen
Arbeitstemperaturbereich 0 ... + 50 °C
Lagertemperaturbereich – 20 ... + 70 °C
Relative Luftfeuchte max. 85%
Gehäuse
Schutzart Frontseite IP 50
Rückseite IP 0
Befestigung Schnappbefestigung
Anschlüsse über Stiftleiste, der
entsprechende Stecker
gehört zum
Lieferumfang
