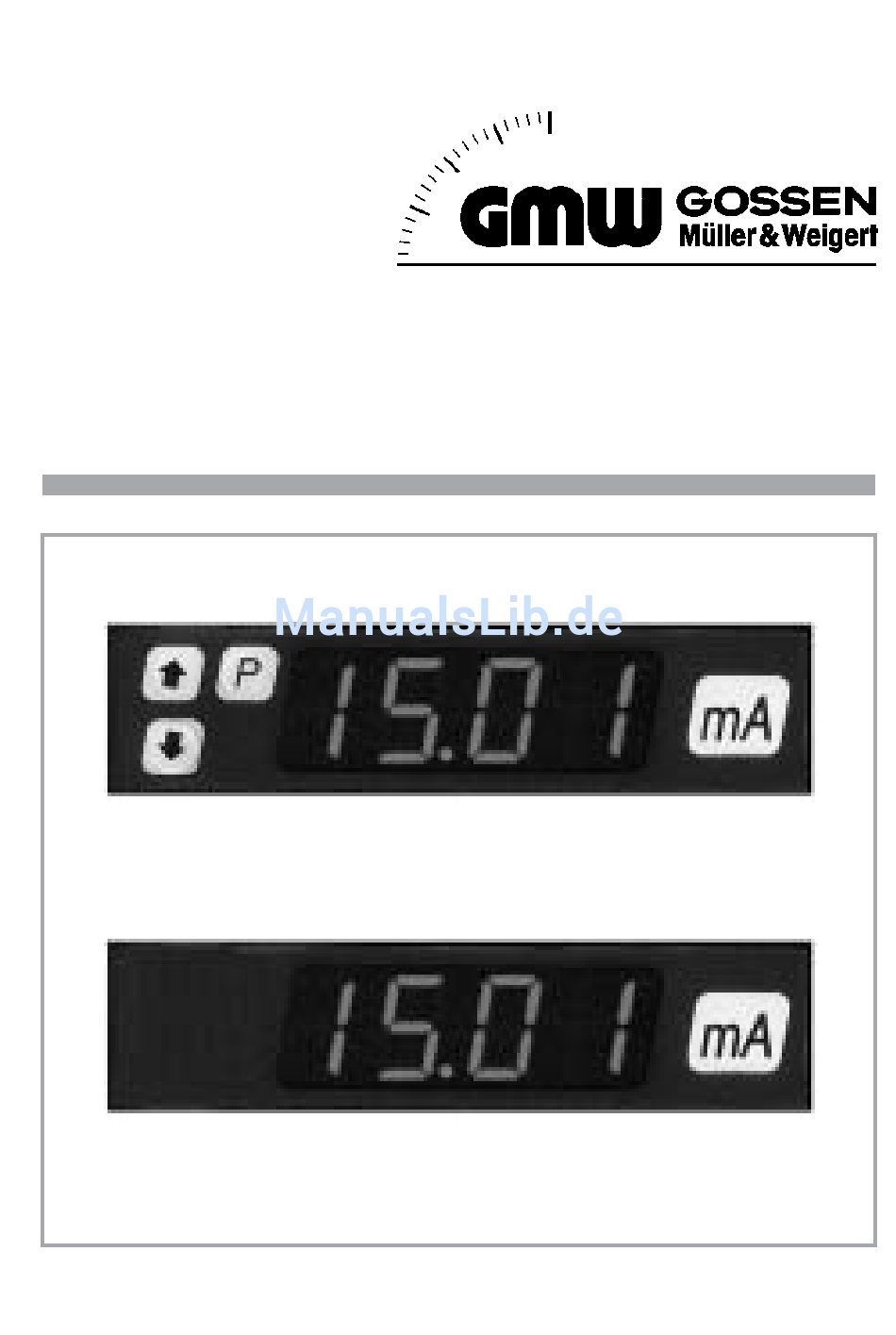

- Seite 1 Bedienungsanleitung Operating Instructions Mode d´emploi Istruzioni per l’uso DIGEM 96x24 B5 Digitales Einbaumessgerät 3-349-021-30 A1375 05.04 programmierbar (PR000) nicht programmierbar (PR001)
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Verwendung ..................3 Montage ..................3 Anschlüsse ..................4 Versorgungsspannung ..............4 Messeingang (je nach Geräteausführung) ........... 4 Externe Steuereingänge ..............5 Gerätegrundeinstellungen für Ausführung PR000 ......6 Programmierung für Ausführung PR000 ......... 7 Helligkeit der Anzeige ................. 8 Messbereichsanpassung für 0 –... -
Seite 3: Verwendung
Reparatur am geöffneten Gerät unter Spannung darf nur von einer Fachkraft vorgenommen werden, die mit den damit verbundenen Gefahren vertraut ist. Verwendung Dieses Messgerät ist in der programmierbaren Ausführung PR000 besonders für Anwendungen geeignet, bei denen häufig vor Ort noch eine Anpassung der Anzeige vorgenommen wird. - Seite 4 Maßzeichnung 90,5 Sichtfeld in 15,8 Frontfolie empfohlener Schriftfont: Arial Schrifthöhe max. 8 mm max. 10,5 GOSSEN Müller & Weigert...
-
Seite 5: Anschlüsse
Anschlüsse Versorgungsspannung 14 15 8 9 10 11 1 2 3 4 5 6 – Versorgungsspannung Messeingang (je nach Geräteausführung) Geräteausführung Bereiche Anschluss-Belegung V, mV, mA V, mA AC True-RMS 200 V, 700 V 1 2 3 4 5 6 DC mit Speisung für 2-Leiter- –... -
Seite 6: Externe Steuereingänge
Externe Steuereingänge Achtung! Die Anschlüsse 8, 9 10 und 11 sind mit dem Messeingang galva- nisch verbunden. Die Isolierung der externen Schaltungselemente ist entsprechend dem Messeingangspotential gegen Erde auszufüh- ren. Reset und Gerätetest (Reset) Durch eine Verbindung der Anschlüsse 8 und 11 wird die 14 15 8 9 10 11 1 2 3 4 5 6... -
Seite 7: Gerätegrundeinstellungen Für Ausführung Pr000
Gerätegrundeinstellungen für Ausführung PR000 Parameter Funktion Einstellbereich Helligkeit der Anzeige 0 ... 7 0 – 20 mA Messbereichsanpassung Anzeigebereichs-Anfang Anzeigebereichs-Ende 4 – 20 mA Messbereichsanpassung Anzeigebereichs-Anfang Anzeigebereichs-Ende Pt100 Messbereichsanpassung C / F Anzeige in Grad Celsius oder in Fahrenheit ˚C / ˚F 2-4L / 3L 2- / 4-Leiterschaltung oder 3-Leiterschaltung 2-4L / 3L... -
Seite 8: Programmierung Für Ausführung Pr000
Programmierung für Ausführung PR000 Freigabe zur Programmierung Zur Freigabe der Programmierung den Programmierschutz (Lock) aufheben, d.h. den Kontakt an Anschluss 10 und 11 öffnen. Ist die Programmierung nicht freigegeben, so zeigt das Display beim Einstieg in die Programmierung Loc. Beschreibung der Programmierung Die Messgeräte werden werkseitig so programmiert, wie auf dem Typenschild angegeben. -
Seite 9: Helligkeit Der Anzeige
Pfeil-Taste gedrückt bleibt. Nur bei Umschaltung auf den nächsten Parameter (Taste P) wird der eben eingestellte Wert auch gespeichert. Soll der Programmiervorgang vorzeitig unterbrochen werden, so ist nach dem Speichern mit P nochmals die Taste P zu drücken. Die Bereichsanpassungen 0/4 – 20 mA, Pt100 sind abhängig vom Messmo- dul und dürfen nur angewählt werden, wenn das entsprechende Messmodul bestückt ist (siehe Angaben auf dem Typenschild). -
Seite 10: Messbereichsanpassung Mit Pcal (Software-Kalibrierung)
Messbereichsanpassung mit PCAL (Software-Kalibrierung) Bei der Messbereichsanpassung mit PCAL erfolgt der Abgleich ohne Kalibra- tor durch Berechnung der Offsetgröße und des Multiplikationsfaktors. Offset und Multiplikator werden dann direkt digital eingestellt. Berechnung von Offset (OFSt) Der Wert für den Offset ist die Anzahl der Ziffern, um welche die Anzeige zum „normalen“... -
Seite 11: Technische Daten
Technische Daten Anzeige 7-Segment LED Leuchtfarbe Ziffernumfang –1999 bis 9999 Ziffernhöhe ca. 13,2 mm Polarität „–“ wird automatisch angezeigt Dezimalpunkt programmierbar (bei Ausführung PR000) fest eingestellt (bei Ausführung PR001) _ _ _ _ Überlaufanzeige Eingang Modul je nach Ausführung Typenschild beachten Spannungs-Modul Eingangswiderstand >... - Seite 12 TRUE RMS - Modul Grundfehler bei 45 ... 65 Hz ± (0,2 % vom Messwert + 3 Digits) 20 Hz ... 1 kHz ± (0,2 % vom Messwert + 5 Digits) Crestfaktor 6 (zusätzlich 0,5 % vom Messwert) Temperatur-Koeffizient ± (0,01 % vom Messwert + 0,01 mV) / K Temperatur-Modul Pt100 max.
- Seite 13 Umweltbedingungen Betriebstemperatur 0 ... 50 ˚C Lagertemperatur – 20 ... 70 ˚C rel. Luftfeuchte max. 85 % Anwendungsklasse DIN 40040: KWG Vibrationsfestigkeit IEC 61010-1 / EN 61010-1 Gehäuse Bauform Kunststoff ABS Frontmaß 96 x 24 mm +0,8 +0,3 Schalttafelausschnitt x 22 Frontrahmenhöhe 5 mm Einbautiefe...
- Seite 14 Gedruckt in Deutschland • Änderungen vorbehalten GOSSEN Müller & Weigert Kleinreuther Weg 88 D-90408 Nürnberg Telefon +49 911 3502-0 Telefax +49 911 3502-307/305 e-mail: info@g-mw.de http://www.g-mw.de...
