Rechteckige Grenzsignalgeber
Rechteckige Grenzsignalgeber
Rechteckige Grenzsignalgeber
Vario-Serie
Vario-Serie
Rechteckige Grenzsignalgeber
Rechteckige Grenzsignalgeber
•
für Gleichstrom oder Gleichspannung, mit 2 Grenzkontakten
Allgemeines
Allgemeines
Allgemeines
Allgemeines
Allgemeines
Grenzsignalgeber sind Messgeräte mit einstellbaren Kontaktmarken.
Die Anzeigegenauigkeit der Grenzsignalgeber wird durch die Kontakteinrichtung nicht
beeinflusst.
Unsere Anzeiger und Grenzsignalgeber entsprechen den Vorschriften
der Europäischen Richtlinien 73/23/EWG, nachgewiesen durch die Einhaltung folgender
Normen:
IEC 61010-1/A2 / EN 61010-1/A2 VDE 0411-1/A1 (Sicherheitsbestimmungen)
IEC 60051/EN 60051/DIN EN 60051 (Messgeräte mit Skalenanzeige)
EN 50081-2: 1993 EMV (Störaussendung, Industriebereich)
EN 50082-2: 1995 EMV (Störfestigkeit, Industriebereich)
Zum Schutz des beweglichen Organs der Grenzsignalgeber gegen grobe Stöße sind die
Lagersteine federnd montiert.
Einsatzbereich
Einsatzbereich
Einsatzbereich
Einsatzbereich
Einsatzbereich
Grenzsignalgeber zeigen den Istwert an und steuern bei einer oder mehreren
einstellbaren Kontaktmarken ein oder mehrere Relais an, deren Kontakte zum
Überwachen, Steuern oder Regeln benutzt werden können.
Als Option sind die Grenzsignalgeber auch mit Logikausgang (Transistorausgang)
lieferbar.
Abtasteinrichtung
Abtasteinrichtung
Abtasteinrichtung
Abtasteinrichtung
Abtasteinrichtung
Die Zeigerabtastung der Grenzsignalgeber erfolgt berührungslos.
Erreicht der Zeiger den mit der Kontaktmarke eingestellten Skalenwert, wird der
Schaltvorgang ausgelöst.
Kontaktgabe
Kontaktgabe
Kontaktgabe
Kontaktgabe
Kontaktgabe
Der Maximalkontakt löst die Schalteinrichtung bei Überschreiten, der Minimalkontakt
bei Unterschreiten des eingestellten Skalenwertes aus.
Befestigung
Befestigung
Befestigung
Befestigung
Befestigung
Schraubspindelbefestigung
(Schalttafeldicke 1 ... 40 mm)
Grundmaße
Grundmaße
Grundmaße
Grundmaße
Grundmaße
Frontmaß mm
96 x 24
96 x 48
144 x 36
144 x 72
108
GMW · Am Farrnbach 4A · D - 90556 Cadolzburg · Tel.: +49 (0)9103 / 7129-0 · Fax: +49 (0)9103 / 7129-207 · E-Mail: info@g-mw.de

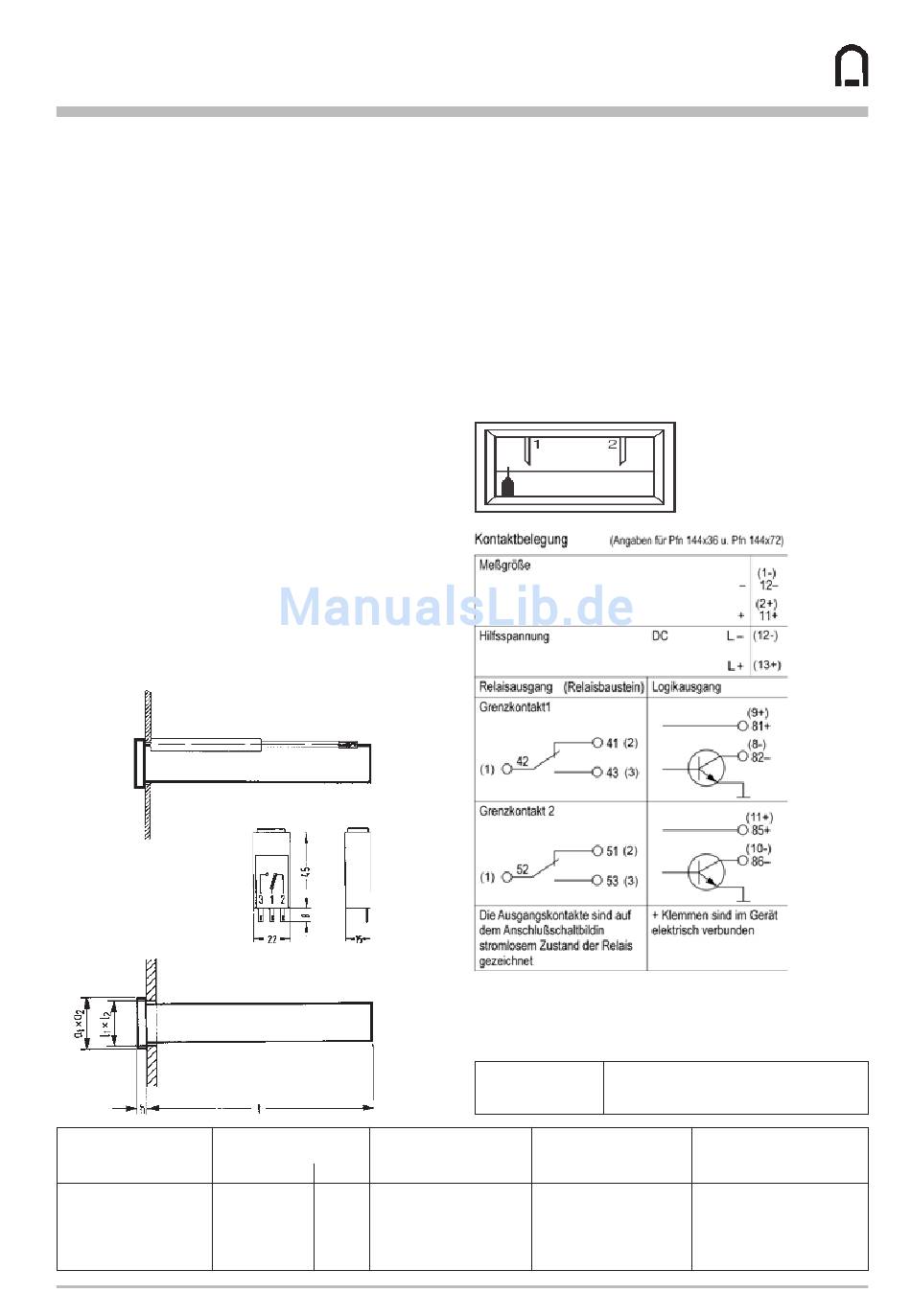

Relaisbaustein
Relaisbaustein
Relaisbaustein
Relaisbaustein
Relaisbaustein
Nennmaße
Ausschnittmaße
a
x a
h
l
1
2
1
96 x 24
5
92
96 x 48
5
92
144 x 36
8
137,5
144 x 72
8
137,7
Alle Grenzsignalgeber bewirken Dauerkontaktgabe, d.h. das Ausgangssignal bleibt
erhalten, solange der Zeiger über die eingestellte Kontaktmarke nicht wieder
zurückkehrt. Die Grenzsignalgeber arbeiten wahlweise (unterschiedliche Bestell-Nr.) in
Ruhestrom- oder Arbeitsstromschaltung.
Die Ruhestrom-Ausführung
Ruhestrom-Ausführung besagt, dass die Relais im Ruhezustand an Spannung
Ruhestrom-Ausführung
Ruhestrom-Ausführung
Ruhestrom-Ausführung
liegen, d.h. angezogen sind (Ausgangssignal H bei Logikausgang). Die Relais fallen ab
(Ausgangssignal L), sobald eine der Kontaktmarken über- bzw. unterschritten wird. Bei
Ausfall der Elektronik oder der Netzspannung fallen die Relais ebenfalls ab, auch wenn
kein Grenzwert überschritten ist (Eigenüberwachung). Allerdings führt auch eine
kurzzeitige Netzunterbrechung zum gleichen Ergebnis.
Arbeitsstrom-Ausführung
Arbeitsstrom-Ausführung
Die Arbeitsstrom-Ausführung
Arbeitsstrom-Ausführung
Arbeitsstrom-Ausführung bewirkt, dass die Relais im Ruhezustand stromlos
sind (Ausgangssignal L bei Logikausgang) und bei Über- bzw. Unterschreiten der
Kontaktmarken anziehen (Ausgangssignal H).
Lage der Kontaktmarken
Lage der Kontaktmarken
Lage der Kontaktmarken
Lage der Kontaktmarken
Lage der Kontaktmarken
Bestellbeispiel:
Bestellbeispiel:
Bestellbeispiel:
Bestellbeispiel:
Bestellbeispiel:
Grenzsignalgeber 96 x 24 mm für Gleichspannung, Querskala,
Messbereich 0 ... 100 V, Anschluss direkt, Nullpunkt links,
Arbeitsstrom-Ausführung mit 2 Kontaktmarken (Max. - Max.)
Techn. Angaben
Typ: PFN 96 x 24
Typ: PFN 96 x 24
Typ: PFN 96 x 24
Typ: PFN 96 x 24
Typ: PFN 96 x 24
Einbautiefe t
x l
Relaisausgang
2
+0,8
+0,3
x 22,2
+0,8
+0,6
x 45
+0,8
+0,6
x 32,5
+0,8
+0,6
x 67,7
Bestell-Nr.
2524P, AM11, DC100
2524P, AM11, DC100
2524P, AM11, DC100
2524P, AM11, DC100
2524P, AM11, DC100
Einbautiefe t
Logikausgang
146
126
146
126
246
202
248
205
