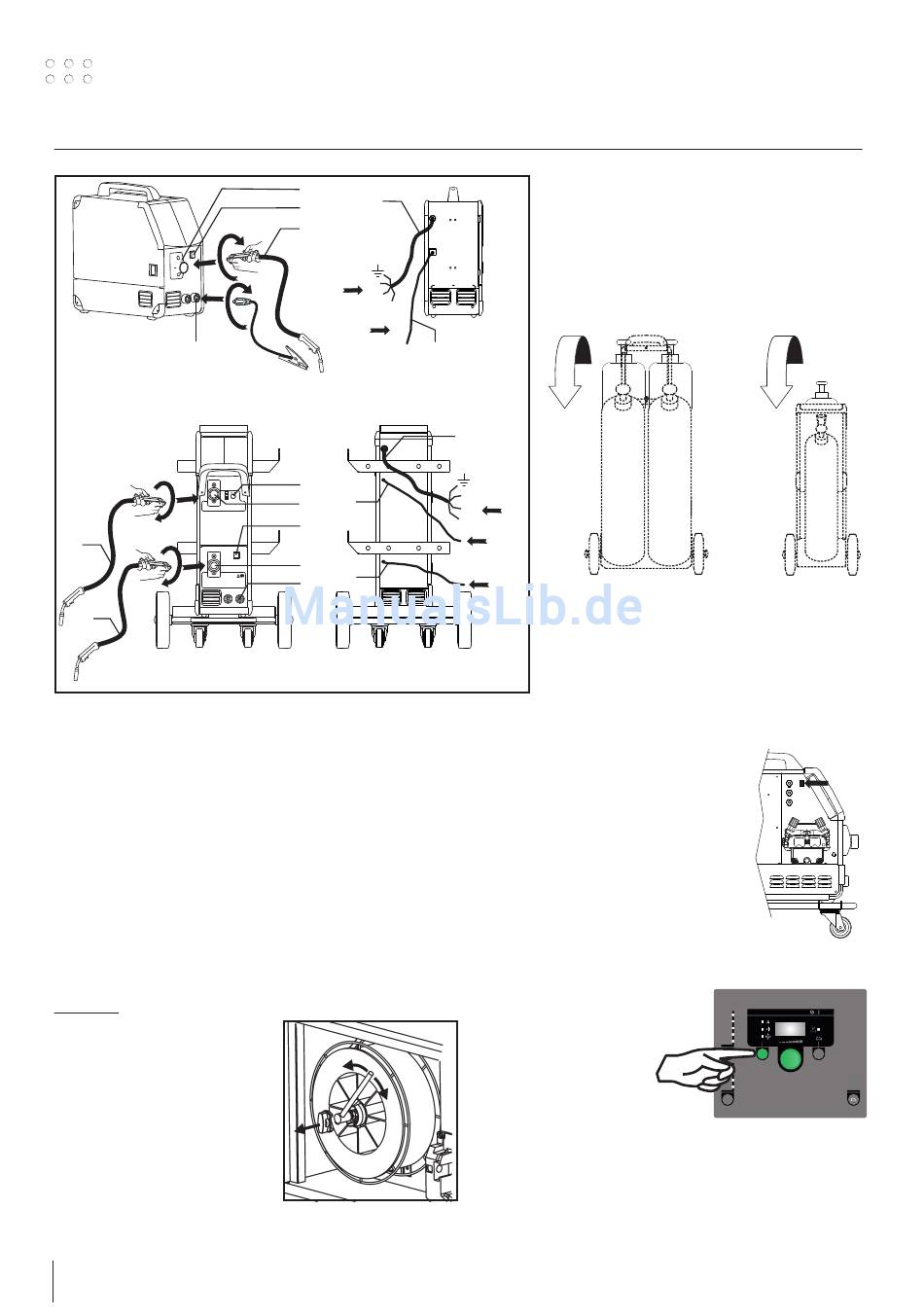

Podłączenie i eksploatacja
6
5
5
1. Podłączenie do sieci
2. Włącznik zasilania
3. Podłączenie gazu osłonowego
4. Podłączenie węża spawalniczego
5. Wąż spawalniczy
6. Podłączenie zacisku do masy
7. Nawrotnik - węże 1 oraz 2
8. Podłączenie zacisku do masy
Regulacja hamulca posuwu drutu
Hamulec posuwu drutu musi zapewniać odpowiednio wczesne
zahamowanie szpuli zanim drut spawalniczy wyjdzie poza
krawędź szpuli.
Siła hamulca zależy od wagi szpuli drutu oraz prędkości
podawania drutu. Wartość ustawiona fabrycznie to 15kg.
Regulacja:
• Zdemontować pokrętło
regulacyjne używając cienkiego
śrubokręta, umieszczając go
za pokrętłem regulacyjnym i
wypychając pokrętło.
• Wyregulować siłę hamowania
przez dokręcenie lub
odkręcenie samoblokującej się
nakrętki na osi piasty.
• Ponownie zamontować
pokrętło regulacyjne.
58
4
1
2
5
Power
F
F
F
GAS
max. 6 Bar
3
1
7
F
Power
3
4
F
F
2
GAS
4
max. 6 bar
3
8
Podłączenie gazu osłonowego
Wąż gazu osłonowego przymocowany jest do
tylnego panelu źródła prądu (3) i podłączony
do źródła gazu z redukcją ciśnienia maks. do 6
barów. Na stanowisku przeznaczonym na butle,
umieszczonym z tyłu wózka można zainstalować
jedną lub dwie butle.
Uwaga: AUTOMIG 183i/233i
2
Max. Max.
20 kg 20 kg
Regulacja uchwytem (Uchwyt dialogowy)
Wartość natężenia regulować można zarówno
z poziomu spawarki, jak i uchwytu, jeśli
zastosowany jest wąż spawalniczy z uchwytem
dialogowym. Bez uchwytu dialogowego regulacja
z poziomu palnika pozostaje pasywna.
Wyprowadzanie drutu AUTOMIG
Funkcja używana np. po
zmianie drutu
Wyprowadzanie drutu AUTOMIG
Wyprowadzanie
zaczyna się
wciśnięciem
zielonego
Fe
Fe
przycisku i
jednoczesnym
naciśnięciem
spustu uchwytu.
Wyprowadzanie
trwa nadal
mimo zwolnienia zielonego przycisku. Zatrzymuje
się dopiero po zwolnieniu spustu uchwytu.
Max.
20 kg
273i
2
183i/233i
2
AUTOMIG II
CuAI
CuSi
AL
Mix
mm
CO
2
1.0
0.9
0.8
0.6
mm
