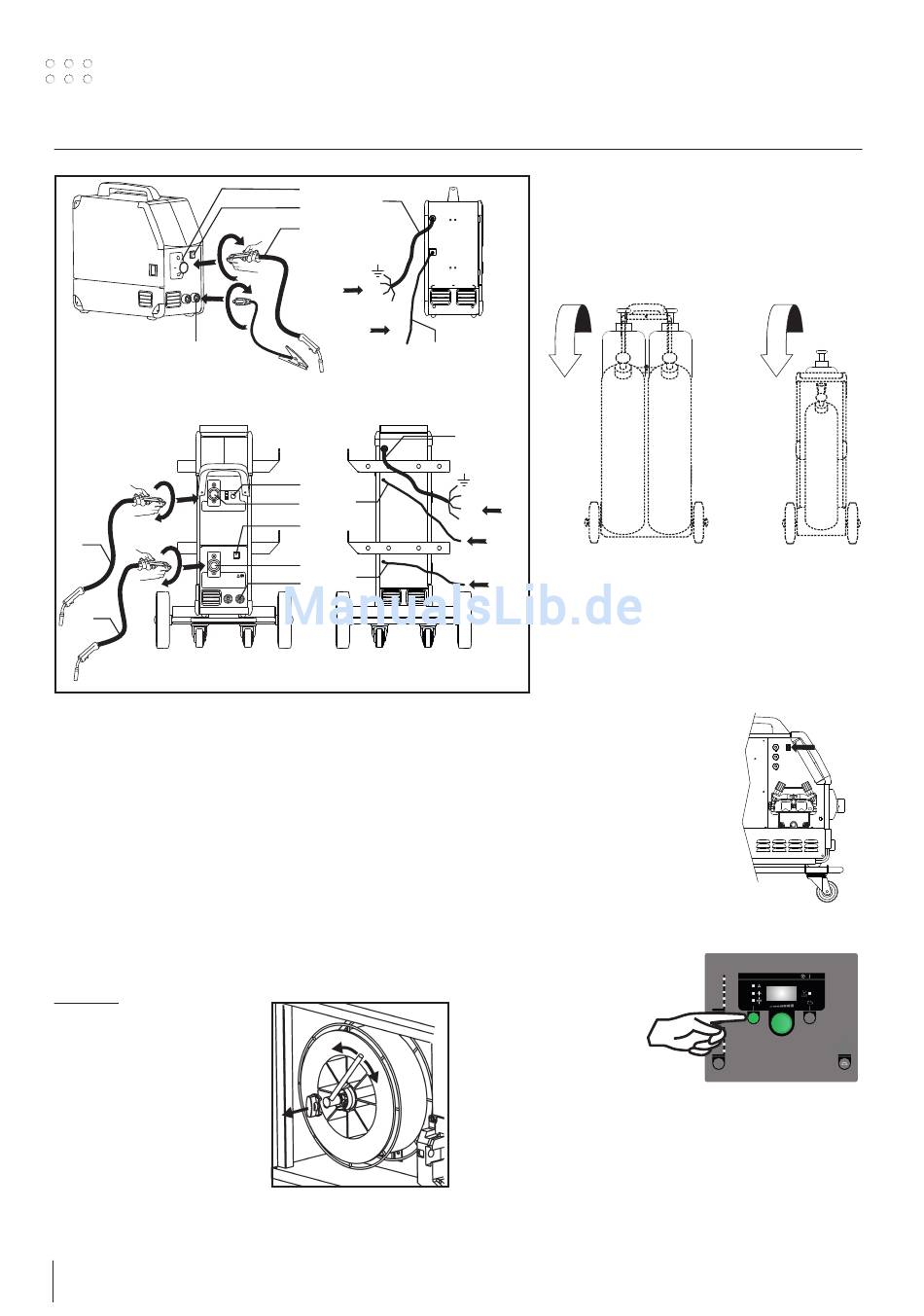

Tilslutning og ibrugtagning
6
5
5
1. Nettilslutning
2. Tænd – sluk knap
3. Tilslutning beskyttelsesgas
4. Tilslutning - svejseslange
5. Svejseslange
6. Stelklemme
7. Omskifter mellem svejsebrænder 1 og 2
8. Stelklemme
Justering af trådbremse
Bremsen justeres så stramt, at trådrullen standser, inden svejse-
tråden kører ud over kanten på rullen.
Bremsekraften er afhængig af vægten på trådrullen og tråd-
hastigheden. Fabriksindstillet til 15kg.
Justering:
• Afmonter drejeknappen ved
at stikke en tynd skruetræk-
ker ind bagved knappen og
ryk derefter knappen ud.
• Juster trådbremsen ved at
spænde eller løsne låse-
møtrikken på trådnavets
aksel.
• Monter drejeknappen igen.
4
4
1
2
5
Power
F
F
F
GAS
max. 6 Bar
3
1
7
F
Power
3
4
F
F
2
GAS
4
max. 6 bar
3
8
Tilslutning af beskyttelsesgas
Gasslangen, som udgår fra bagsiden af maski-
nen (3), tilsluttes en gasforsyning med en tryk-
reduktion til max. 6 bar. En/to gasflasker kan
fikseres bag på eventuel vogn.
Bemærk: AUTOMIG 183i/233i
2
Max. Max.
20 kg 20 kg
Brænderregulering (Dialog brænder)
Hvis en svejseslange med Dialog brænder an-
vendes, kan svejsestrøm, trådhastighed eller
materialetykkelse justeres både på maskinen og
på dialog brænderen. Brænderreguleringen er
passiv uden Dialog brænder.
Rangerfunktion AUTOMIG
2
Funktionen bruges til at
rangere/fremføre tråd evt.
efter trådskift.
Rangerfunktion AUTOMIG
2
Tråden føres
frem, når
CuAI
den grønne
CuSi
AL
tast holdes
Fe Mix
Fe CO
2
nede, mens
der tastes 1.0
0.9
0.8
på brænder-
0.6
tasten.
mm
Trådførslen
fortsætter, selvom den grønne tast slippes, og
stopper først, når brændertasten slippes.
Max.
20 kg
273i
183i/233i
AUTOMIG II
mm
