Migatronic AUTOMIG2 i Betriebsanleitung Seite 40

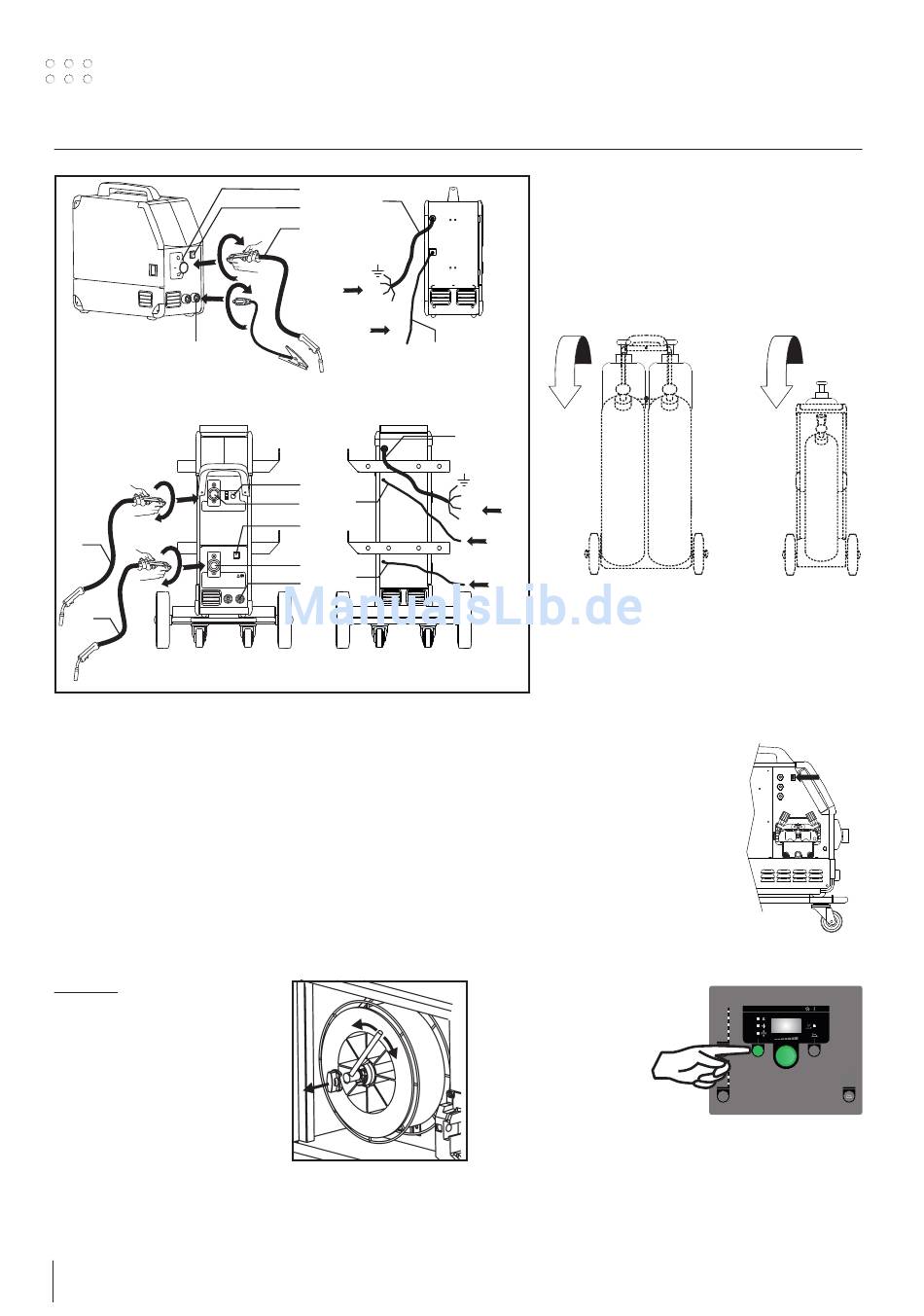

Aansluiting en bediening
6
5
5
1. Netaansluiting
2. Hoofdschakelaar
3. Aansluiting van het beschermgas
4. Aansluiting van de lastoorts
5. Lastoorts
6. Aansluiting van de aardklem
7. Reversing switch between torches 1 and 2
8. Aansluiting van de aardklem
Afstellen van draadhaspelrem
De draadrem moet ervoor zorgen dat de draadhaspel voldoende
afremt om te voorkomen dat de draad van de haspel afloopt.
De remkracht is afhankelijk van het gewicht van de haspel en de
draadsnelheid. De fabrieksinstelling is 15 kg.
Afstellen:
• Verwijder de regelknop door
een dunne schroevendraaier
achter de knop te plaatsen en
deze er vervolgens uit te duwen.
• Stel de draadrem af door de
zelfborgende moer op de as van
de haspelhouder vaster of losser
te draaien.
• Druk de knop terug.
40
4
1
2
5
Power
F
F
F
GAS
max. 6 Bar
3
1
7
F
Power
3
4
F
F
2
GAS
4
max. 6 bar
3
8
Aansluiting van het beschermgas
De gasslang wordt aangesloten op het achter-
paneel van de stroombron (3), en verbonden met
de gasvoorziening met een gasdruk van max.
6 bar. Een/twee gascylinders kunnen geplaatst
worden op de flessendrager aan de achterkant
van het onderstel.
Opmerking: AUTOMIG 183i/233i
2
Max. Max.
20 kg 20 kg
Toortsregeling (Dialoog toorts)
De lasstroom, draadsnelheid of materiaaldikte
kan worden ingesteld op de stroombron, en
wanneer er een lastoorts aangesloten is, via deze
lastoorts. De toortsregeling is passief zonder
Dialoog toorts.
Draadinvoer AUTOMIG 273i
2
Deze functie wordt gebruikt
voor het doorvoeren van de
draad bijvoorbeeld wanneer
de draad vervangen moet
worden
Draadinvoer AUTOMIG 183i/233i
2
Draad invoeren
start door de
CuAI
groene knop
CuSi
AL
in te drukken
Fe Mix
Fe CO
en tegelijk
de toorts-
1.0
0.9
0.8
schakelaar
0.6
te activeren.
mm
Draadinvoeren
gaat door ook
wanneer de groene knop losgelaten is. Het stopt
niet totdat de toortsschakelaar losgelaten wordt.
Max.
20 kg
AUTOMIG II
mm
2
