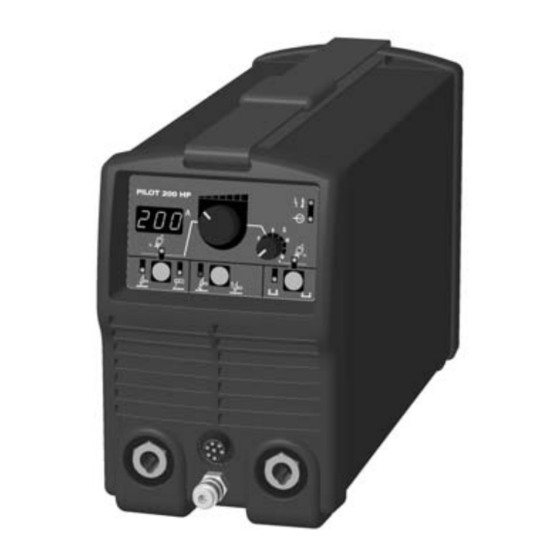

Migatronic PILOT 200 HP Betriebsanleitung
Verwandte Anleitungen für Migatronic PILOT 200 HP
Inhaltszusammenfassung für Migatronic PILOT 200 HP

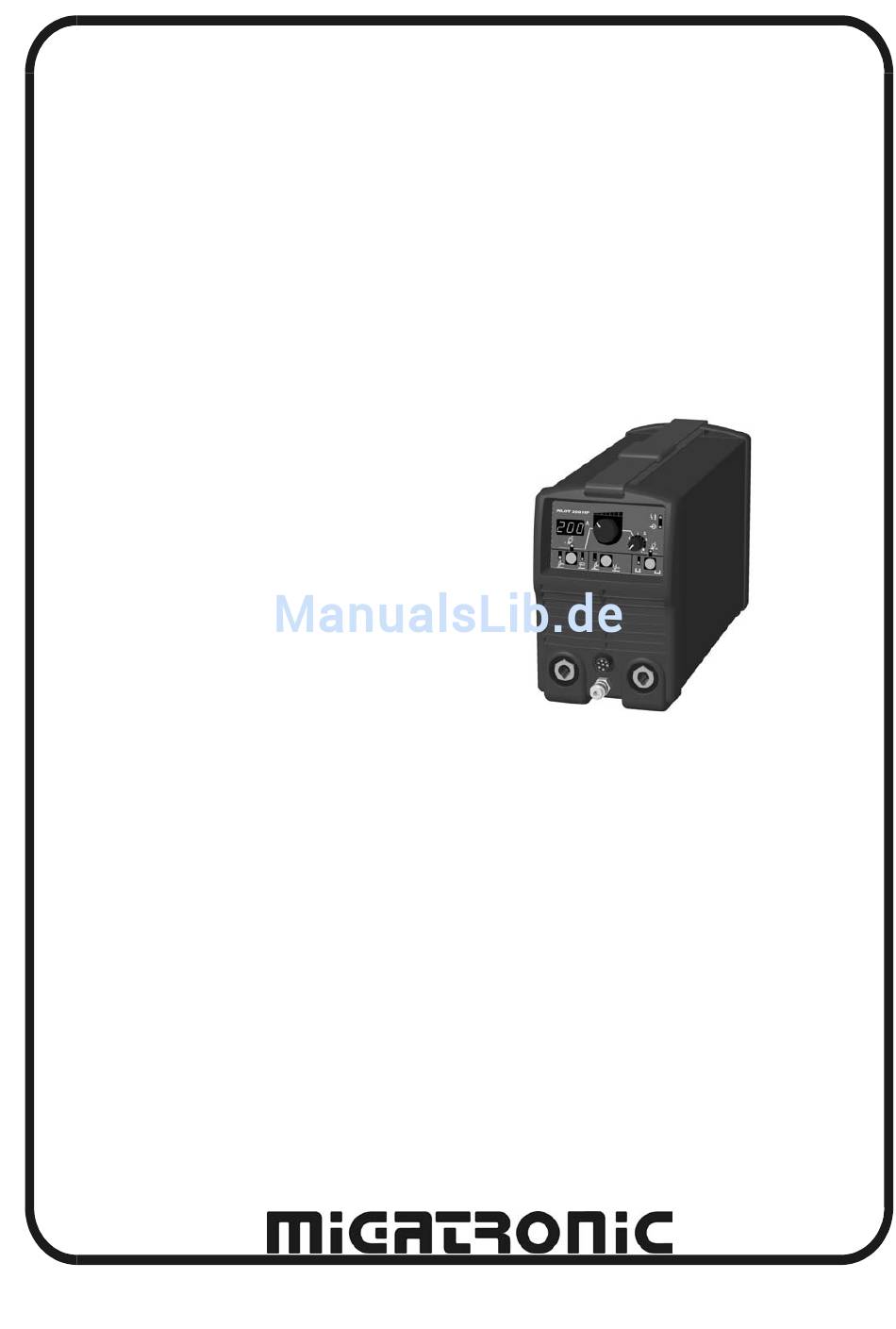

- Seite 1 PILOT 200 HP Brugsanvisning Instruction manual Betriebsanleitung Bruksanvisning Käyttöohje Valid from 0404 50113121...
-
Seite 2: Inhaltsverzeichnis
EC DECLARATION OF CONFORMITY MIGATRONIC A/S Aggersundvej 33 9690 Fjerritslev Denmark hereby declare that our machine as stated below Type: PILOT 200 HP As of week 44, 2003 conforms to directives 73/23/EEC and 89/336/EEC. European Standards: EN/IEC60974-1 EN/IEC60974-10 Issued in Fjerritslev on 24th October 2003. -
Seite 15: Warnung / Elektromagnetische Störungen
DEUTSCH WARNUNG Durch verkehrte Anwendung können Lichtbogenschweißen und -schneiden gefährlich für sowohl Be- nutzer als auch Umgebungen sein. Deshalb darfen die Geräte nur unter Beobachtung aller relevanten Sicherheitsvorschriften benutzt werden. Bitte insbesondere folgendes beobachten: Elektrizität - Das Schweißgerät vorschriftsmäßig installieren. - Jeglichen Kontakt mit stromführenden Teilen im Schweißkreis oder in Elektroden mit bloßen Händen ver- meiden. -
Seite 16: Allgemeine Beschreibung / Inbetriebnahme
200 A Beispiel: 60% ED bedeutet, daß bei einer Stromeinstellung von 170 A auf ein PILOT 200 HP nach 6 Minuten Schweißvorgang eine Pause von 4 Minuten eingelegt werden muß. Dies bedeutet, daß zwischen dem Start des ersten und des zweiten Schweißvorgangs zehn... -
Seite 17: Technische Daten / Allgemeine Bedienung
EN/IEC60974-1 EN/IEC60974-10 Maße (B-H-L) 15x24x41 cm Gewicht 7,7 kg Der eingeklammerte Strom gibt Die MIGATRONIC Originaleinstellung an Netzkabel Eingang 1x230V Anschluß für Schutzgas Hauptschalter ON/OFF Die Maschine ist für die Anwendung im Freien vorgesehen, da sie die Ansprüche an die Schutzklasse IP 23 erfüllt. -
Seite 18: Allgemeine Bedienung Kontroll Box
ALLGEMEINE BEDIENUNG - KONTROLL BOX GENERELL Die Funktionstaste Kontrolllampe Die grüne Kontrolllampe erlischt wenn Zwei-Takte: Den Knopf drücken die Maschine eingeschaltet ist. somit die rote Lichtdiode ab- schaltet. Der Schweißbetrieb wird Digitales Display durch Drücken des Brennerschaltknopfes in Gang Das Bedienungsfeld ist mit gesetzt und dauert solange an, bis der Knopf wieder einem dreigeteilten Diode-Dis- losgelassen wird. - Seite 19 Stromabsenkung Wenn der Wert größer als max. Schweißstrom ist, ist Wenn der Schweißbetrieb durch eine der Startstrom wie der eingestellte Schweißstrom. Betätigung Brennerschalt- Originaleinstellung: 50% knopfes beendet wird, geht die An- lage in eine Stromabsenkphase über. - Stopstrom (WIG) Während dieser Phase wird der ist ab 3A bis max.
-
Seite 20: Keine Netzversorgung Oder Beschädigte Netzsicherung
Eine besonders staubige, stens 2 Montate nach Erkenntnis des Fehlers mitgeteilt feuchte oder aggressive Umgebung kann jedoch für werden. Die MIGATRONIC Produkte haben ein Jahr Garan- die Schweißanlagen eine besonders schwere Be- tie nach dem Zeitpunkt, wo das Produkt für den Endkunden lastung darstellen. - Seite 33 Reservedelsliste Spare parts list Ersatzteilliste Liste des pièces de rechange PILOT 200 HP...
- Seite 34 PILOT 200 HP Pos. Varebetegnelse Description of goods Warenbezeichnung Désignation des pièces 82041013 Magnetventil Gas valve Magnetventil Electrovanne 82041002 Hovedafbryder ON/OFF Main switch ON/OFF Hauptschalter ON/OFF Commutateur ON/OFF 82041014 Stik 7-polet f. brændertilslutning Female socket 7 pins Vielfachstecker 7-polig Embase femelle 7 cts...
