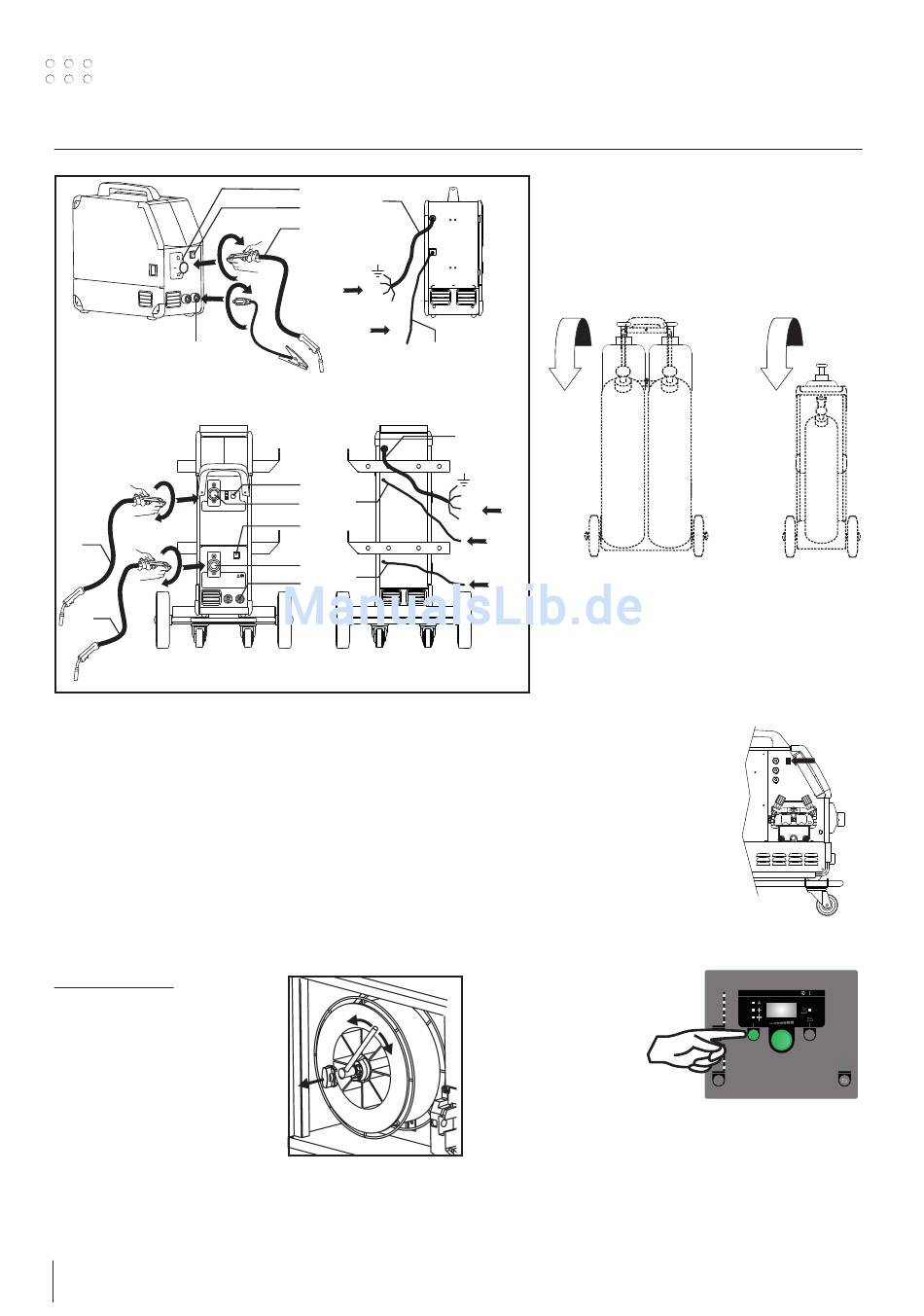

Collegamenti ed uso
6
5
5
1. Collegamento elettrico
2. Interruttore
3. Collegamento del gas di protezione
4. Collegamento della torcia
5. Torcia
6. Collegamento cavo di massa
7. Selettore torcia 1 e 2
8. Collegamento cavo di massa
Regolazione del freno del filo
Il freno nell'aspo portabobina assicura che la bobina non continui
a srotolarsi alla fine della saldatura.
La forza del freno dipende dal peso della bobina di filo e dalla
velocità del trainafilo. Il valore di fabbrica è 15kg.
Regolazione freno:
• Smontate la manopola di
blocco infilando un cacciavite
sottile dietro la manopola e
tiratela fuori
• Regolate il freno del filo
stringendo o allentando il dado
sull'albero dell'aspo.
• Reinserire la manopola di
blocco.
34
4
1
2
5
Power
F
F
F
GAS
max. 6 Bar
3
1
7
F
Power
3
4
F
F
2
GAS
4
max. 6 bar
3
8
Collegamento all'alimentazione gas
Il tubo gas posizionato sul pannello posteriore
(3) deve essere collegato ad un'alimentazione
gas con pressione ridotta max: 6 bar.
Una/due bombole di gas possono essere montato
sul carrello portabombole.
Nota: AUTOMIG 2 183i/233i
Max. Max.
20 kg 20 kg
Regolazione da torcia (Torce Dialog)
La corrent, la velocità filo e lo spessore del
materiale possono essere regolati dalla
macchina e dall'impugnatura nel caso si usi una
torcia Migatronic Dialog. Senza torcia Dialog la
regolazione è da macchina.
Avanzamento manuale filo AUTOMIG
Questa funzione è utilizzata
per alimentare il filo
manualmente ad es. al
cambio bobina.
Avanzamento manuale filo AUTOMIG
Premere il
tasto verde
CuAI
e contempo-
CuSi
AL
raneamente il
Fe Mix
Fe CO
2
grilletto torcia.
Rilasciare il
1.0
0.9
0.8
tasto quando
0.6
il filo inizia ad
mm
avanzare. Per
fermare il filo
rilasciare il grilletto torcia.
Max.
20 kg
273i
2
183i/233i
2
AUTOMIG II
mm
