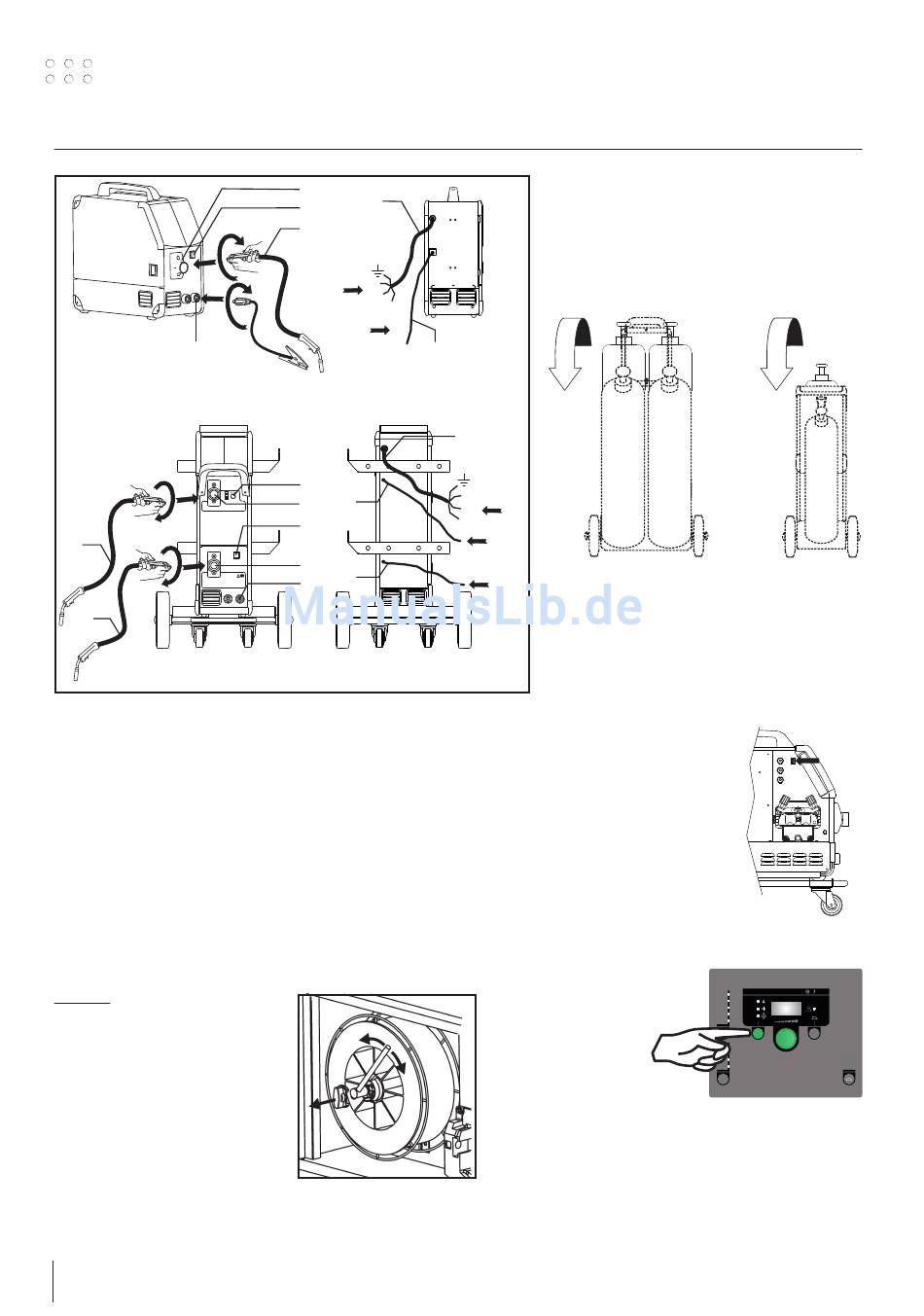

Csatlakoztatás és üzembehelyezés
6
5
5
1. Hálózati csatlakoztatás
2. Be és kikapcsoló
3. Védőgáz csatlakozás
4. Csatlakozó - hegesztőkábel
5. Hegesztőkábel
6. Csatlakozó a testfogóhoz
7. Átkapcsoló 1. és 2. hegesztőpisztroly között
8. Csatlakozó a testfogóhoz
A huzalfék beállítása
A féket olyan szorosra állítjuk, hogy a huzaldob megálljon, mielőtt
a huzal a dob szélén átfutna.
A fékerő függ a huzaldob súlyától és a huzalsebességtől.
Gyári beállítás = 15kg.
Beállítás:
• A gombot leszerelhetjük, ha
egy csavarhúzót a gomb mögé
dugunk. Ezután a gombot ki-
húzhatjuk.
• A huzalfék a tengelyen levő
ellenanya meghúzásával, vagy
lazításával állítható.
• A gombot ismét vissza kell
szerelni.
52
4
1
2
5
Power
F
F
F
GAS
max. 6 Bar
3
1
7
F
Power
3
4
F
F
2
GAS
4
max. 6 bar
3
8
Védőgáz csatlakozás
A gázcsövet, amely az áramforrás hátoldalán
jön ki (3) nyomáscsökkentővel max. 6 bar
csatlakoztatjuk a gázellátáshoz. A szállítókocsi
hátuljára rögzíthetünk gázpalackot. Egy/kettő
gázpalackot lehet a kocsi végén rögzíteni.
Figyelmeztetés: AUTOMIG 2 183i/233i
Max. Max.
20 kg 20 kg
Pisztolyszabályzás (dialóg pisztoly)
Ha „dialóg" rendszerű pisztolyt használunk,
akkor az áramerősséget, huzalsebességet, vagy
az anyagvastagságot, úgy a gépről, mint a dialóg
pisztolyról állíthatjuk. Dialóg pisztoly nélkül a
pisztolyszabályzás passzív.
Árammentes huzalbefűzés AUTOMIG
Ez a funkció a huzal
munkakábelbe történő
árammentes befűzésére
szolgál.
Árammentes huzalbefűzés AUTOMIG
Az árammentes
huzalbefűzés
CuAI
funkció a
CuSi
AL
pisztolyból Fe Mix
Fe CO
aktiválható. Ha
a zöld gombot 1.0
0.9
0.8
nyomva tartjuk
0.6
miközben a
mm
pisztolygombot
megnyomjuk, a huzal befűződik. A huzaltolás
folytatódik, ha a zöld gombot elengedjük és
akkor áll meg, ha a pisztolygombot elengedjük.
Max.
20 kg
273i
2
183i/233i
2
AUTOMIG II
mm
2
