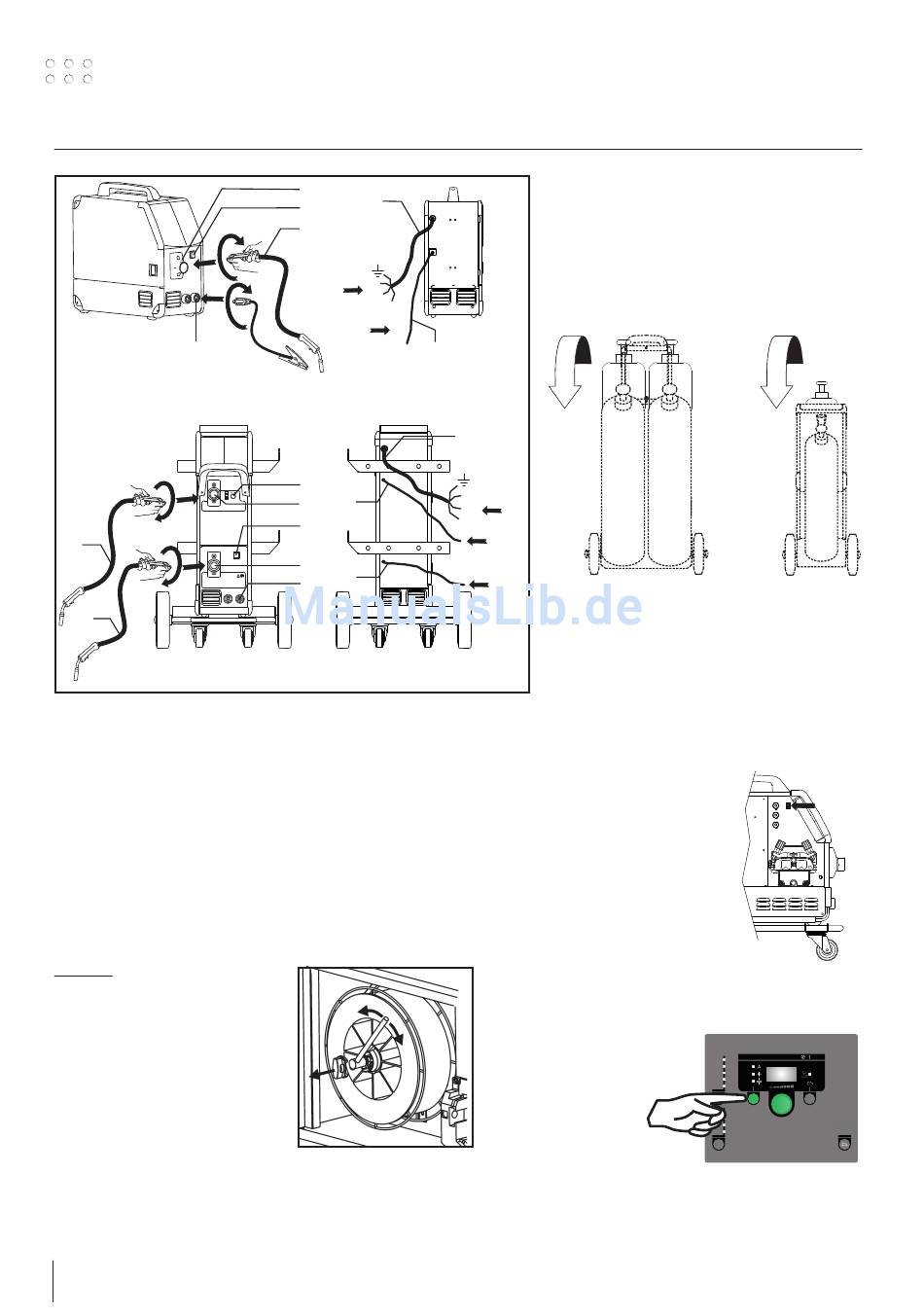

Branchement et fonctionnement
6
5
5
1. Raccordement électrique
2. Interrupteur d'alimentation
3. Raccordement au gaz de protection
4. Raccordement de la torche de soudage
5. Torche de soudage
6. Raccordement de la pince de mise à la terre
7. L'inverseur entre la torche 1 et la torche 2
8. Raccordement de la pince de mise à la terre
Réglage du frein dédié au fil
Le frein du dévidoir ralentit la bobine en fonction de l'avancement
du fil de soudage. La force du frein dépend du poids de la bobine
et de la vitesse de dévidage. La valeur par défaut est de 15 kg.
Réglage :
• Démontez le bouton de réglage
en plaçant un petit tournevis
derrière le bouton puis sortez ce
dernier.
• Réglez le frein en serrant ou
desserrant l'écrou autobloquant
au niveau de l'axe du moyeu.
• Réinstallez le bouton.
22
4
1
2
5
Power
F
F
F
GAS
max. 6 Bar
3
1
7
F
Power
3
4
F
F
2
GAS
4
max. 6 bar
3
8
Raccordement au gaz de protection
Le tuyau de gaz de protection se trouve sur le
panneau arrière du bloc d'alimentation (3) et
est relié à une alimentation en gaz selon une
réduction de la pression allant jusqu'à max. 6
bar. Une/deux bouteilles de gaz peuvent être
installées à l'arrière du chariot.
Remarque AUTOMIG 183i/233i :
2
Max. Max.
20 kg 20 kg
Réglage à la torche (Torche Dialog)
L'intensité du courant, la vitesse de dévidage ou
épaisseur du matériau peuvent être réglées à
partir de la machine et de la torche de soudage
en cas d'utilisation d'une torche Dialog.
Le réglage de la torche est passif sans torche
Dialog.
Dévidage du fil à froid (chargement de la torche)
AUTOMIG 273i
2
Cette fonction est utilisée
pour faire dévider le fil à
froid (pour charger le fil dans
la torche lors du changement
de bobine).
Dévidage du fil à froid (chargement de la torche)
AUTOMIG 183i/233i
2
Presser le
bouton vert
CuAI
en façade puis
CuSi
AL
sur la gâchette
Fe Mix
Fe CO
2
de la torche en
même temps. 1.0
0.9
0.8
Il est ensuite
0.6
possible de
mm
relâcher le
bouton vert pour continuer le dévidage du fil
dans la torche.
Le dévidage de fil s'arrête lorsque la gâchette de
la torche est relâché.
Max.
20 kg
