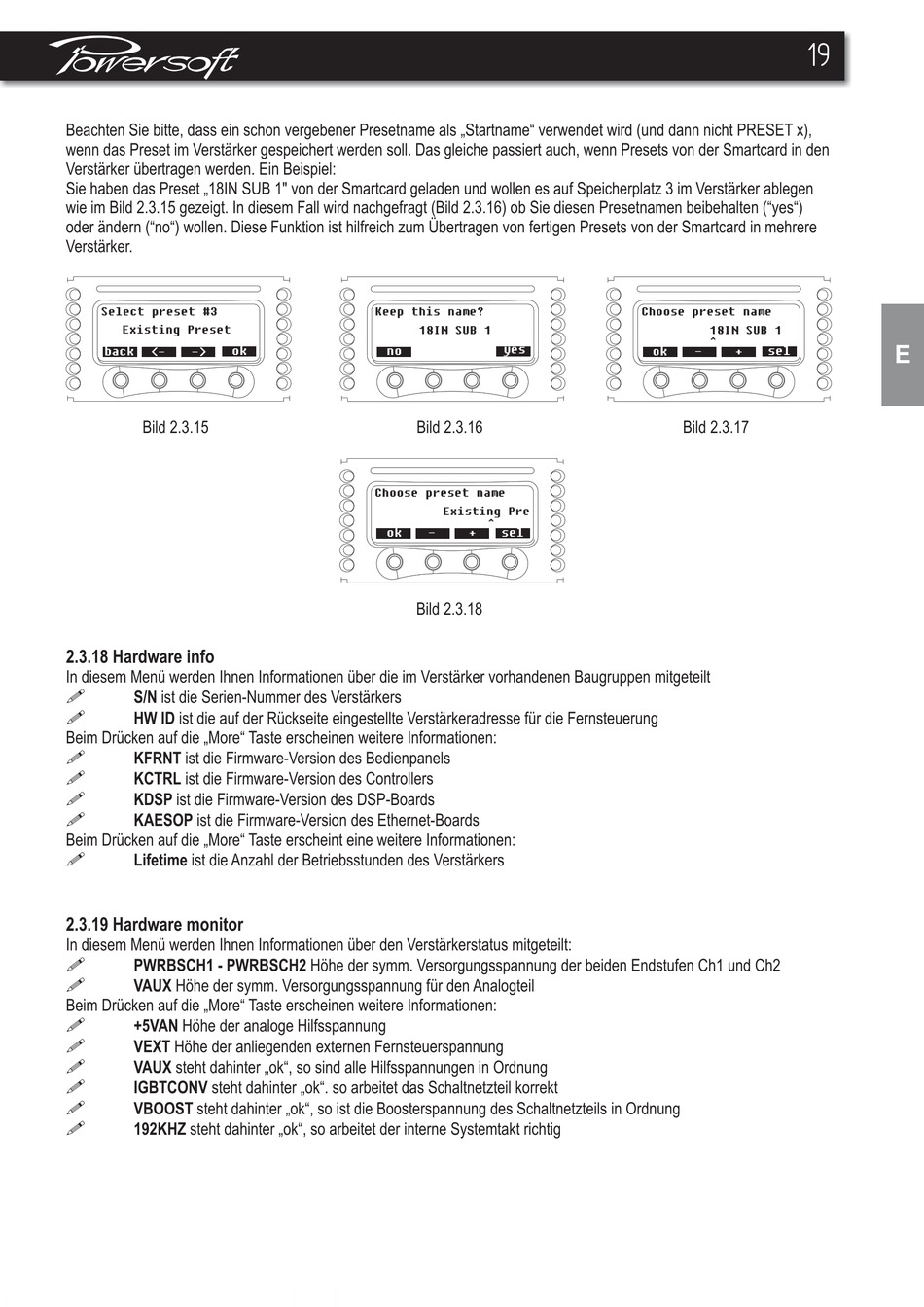

Beachten Sie bitte, dass ein schon vergebener Presetname als „Startname" verwendet wird (und dann nicht PRESET x),
wenn das Preset im Verstärker gespeichert werden soll. Das gleiche passiert auch, wenn Presets von der Smartcard in den
Verstärker übertragen werden. Ein Beispiel:
Sie haben das Preset „18IN SUB 1" von der Smartcard geladen und wollen es auf Speicherplatz 3 im Verstärker ablegen
wie im Bild 2.3.15 gezeigt. In diesem Fall wird nachgefragt (Bild 2.3.16) ob Sie diesen Presetnamen beibehalten ("yes")
oder ändern ("no") wollen. Diese Funktion ist hilfreich zum Übertragen von fertigen Presets von der Smartcard in mehrere
Verstärker.
Select preset #3
Existing Preset
back back ok
<- ->
Bild 2.3.15
2.3.18 Hardware info
In diesem Menü werden Ihnen Informationen über die im Verstärker vorhandenen Baugruppen mitgeteilt
!
S/N ist die Serien-Nummer des Verstärkers
!
HW ID ist die auf der Rückseite eingestellte Verstärkeradresse für die Fernsteuerung
Beim Drücken auf die „More" Taste erscheinen weitere Informationen:
!
KFRNT ist die Firmware-Version des Bedienpanels
!
KCTRL ist die Firmware-Version des Controllers
!
KDSP ist die Firmware-Version des DSP-Boards
!
KAESOP ist die Firmware-Version des Ethernet-Boards
Beim Drücken auf die „More" Taste erscheint eine weitere Informationen:
!
Lifetime ist die Anzahl der Betriebsstunden des Verstärkers
2.3.19 Hardware monitor
In diesem Menü werden Ihnen Informationen über den Verstärkerstatus mitgeteilt:
!
PWRBSCH1 - PWRBSCH2
!
VAUX Höhe der symm. Versorgungsspannung für den Analogteil
Beim Drücken auf die „More" Taste erscheinen weitere Informationen:
!
+5VAN Höhe der analoge Hilfsspannung
!
VEXT Höhe der anliegenden externen Fernsteuerspannung
!
VAUX steht dahinter „ok", so sind alle Hilfsspannungen in Ordnung
!
IGBTCONV steht dahinter „ok". so arbeitet das Schaltnetzteil korrekt
!
VBOOST steht dahinter „ok", so ist die Boosterspannung des Schaltnetzteils in Ordnung
!
192KHZ steht dahinter „ok", so arbeitet der interne Systemtakt richtig
Keep this name?
18IN SUB 1
back no -
+
Bild 2.3.16
Choose preset name
Existing Pre
back ok - +
Bild 2.3.18
Höhe der symm. Versorgungsspannung der beiden Endstufen Ch1 und Ch2
Choose preset name
yes
back ok
^
sel
