1.7 Anschluss der Fernsteuerung

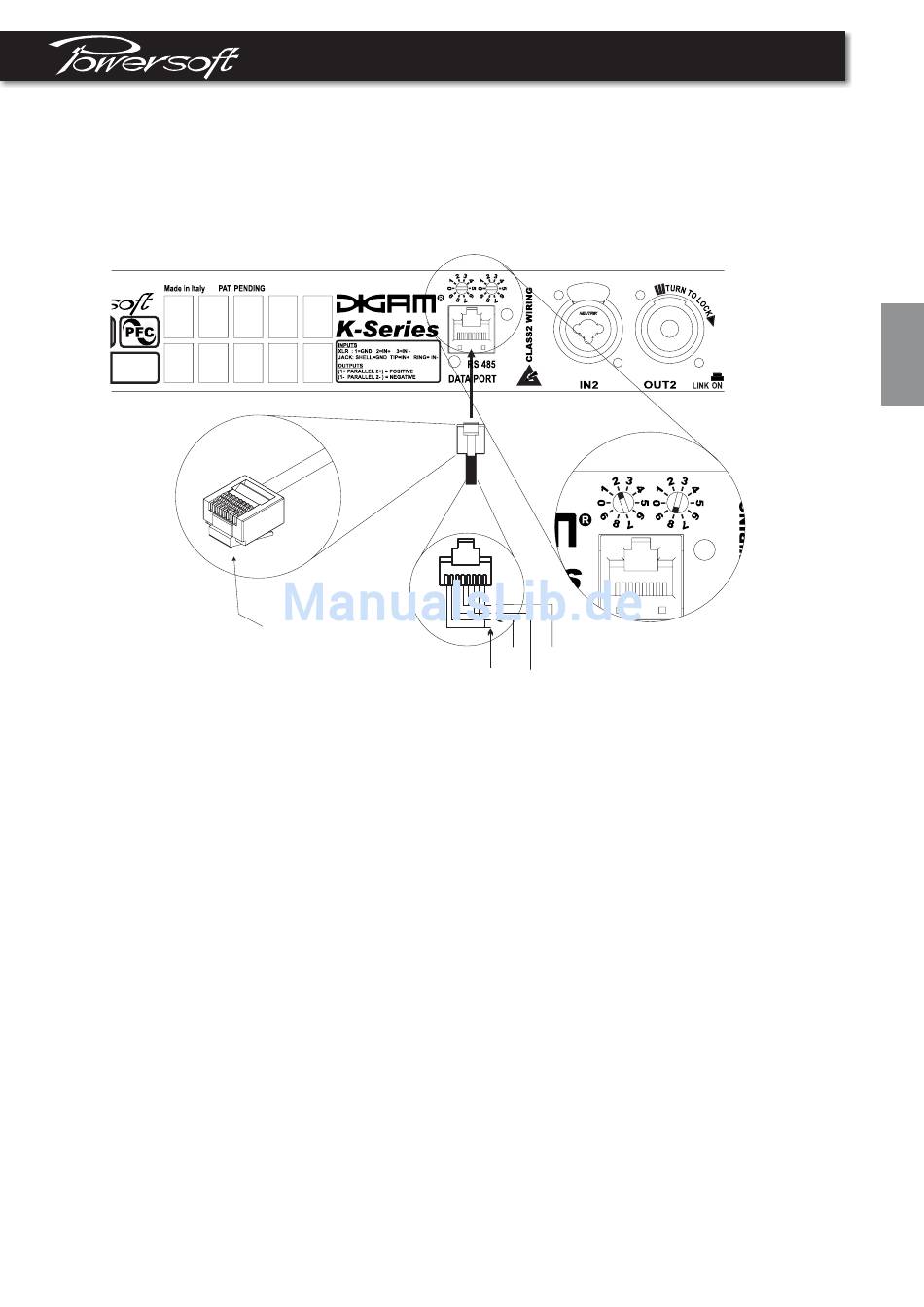

Der Verstärker kann via RS 485 ferngesteuert werden. Das Bild 1.7.1 zeigt die Belegung des Datenkabels für den
Anschluss an die Buchse auf der Rückseite . Das gleiche Bild zeigt auch die Festlegung der Verstärker-ID für die
Fernsteuerung (im Beispiel ID=28); um diese zu ändern, stellen Sie mittels eines kleinen Klingenschraubendrehers die
Stufenschalter auf den gewünschten Wert. Näheres dazu auch im Kapitel 2.3.18.
D
Fernsteuer-
Leitung
8 Pin
Pin Layout
Modular-
Beispiel für Verstärker-
Stecker
ID = 28
Vext 485+
z. B. RJ45
GND
485-
E
Bild 1.7.1
