R

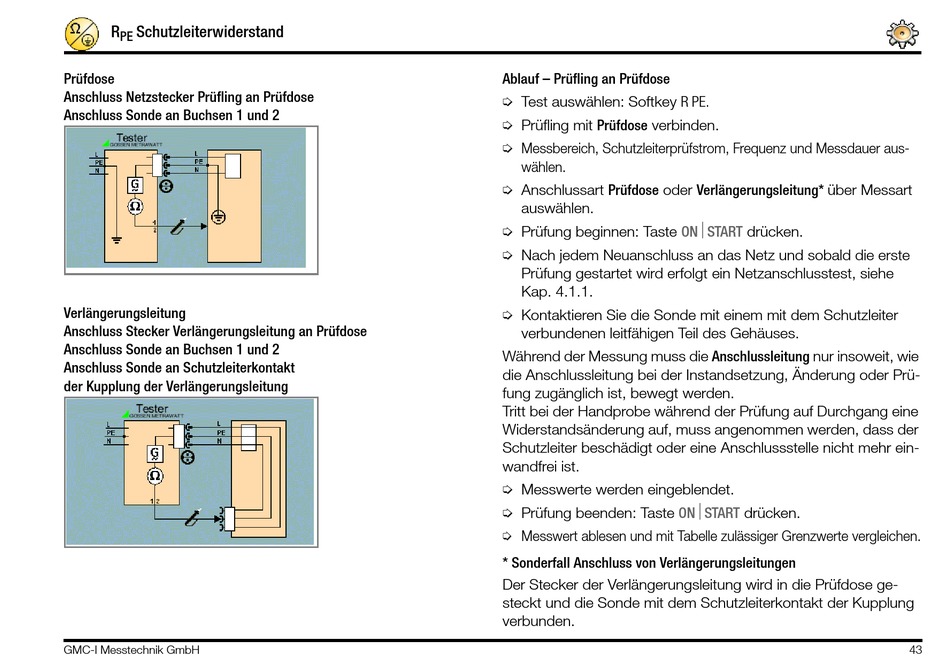

Schutzleiterwiderstand
PE
Prüfdose
Anschluss Netzstecker Prüfling an Prüfdose
Anschluss Sonde an Buchsen 1 und 2
Verlängerungsleitung
Anschluss Stecker Verlängerungsleitung an Prüfdose
Anschluss Sonde an Buchsen 1 und 2
Anschluss Sonde an Schutzleiterkontakt
der Kupplung der Verlängerungsleitung
GMC-I Messtechnik GmbH
Ablauf – Prüfling an Prüfdose
Ð Test auswählen: Softkey R PE.
Ð Prüfling mit Prüfdose verbinden.
Ð Messbereich, Schutzleiterprüfstrom, Frequenz und Messdauer aus-
wählen.
Ð Anschlussart Prüfdose oder Verlängerungsleitung* über Messart
auswählen.
Ð Prüfung beginnen: Taste
ONSTART
Ð Nach jedem Neuanschluss an das Netz und sobald die erste
Prüfung gestartet wird erfolgt ein Netzanschlusstest, siehe
Kap. 4.1.1.
Ð Kontaktieren Sie die Sonde mit einem mit dem Schutzleiter
verbundenen leitfähigen Teil des Gehäuses.
Während der Messung muss die Anschlussleitung nur insoweit, wie
die Anschlussleitung bei der Instandsetzung, Änderung oder Prü-
fung zugänglich ist, bewegt werden.
Tritt bei der Handprobe während der Prüfung auf Durchgang eine
Widerstandsänderung auf, muss angenommen werden, dass der
Schutzleiter beschädigt oder eine Anschlussstelle nicht mehr ein-
wandfrei ist.
Ð Messwerte werden eingeblendet.
Ð Prüfung beenden: Taste
ONSTART
Ð Messwert ablesen und mit Tabelle zulässiger Grenzwerte vergleichen.
* Sonderfall Anschluss von Verlängerungsleitungen
Der Stecker der Verlängerungsleitung wird in die Prüfdose ge-
steckt und die Sonde mit dem Schutzleiterkontakt der Kupplung
verbunden.
drücken.
drücken.
43
