13

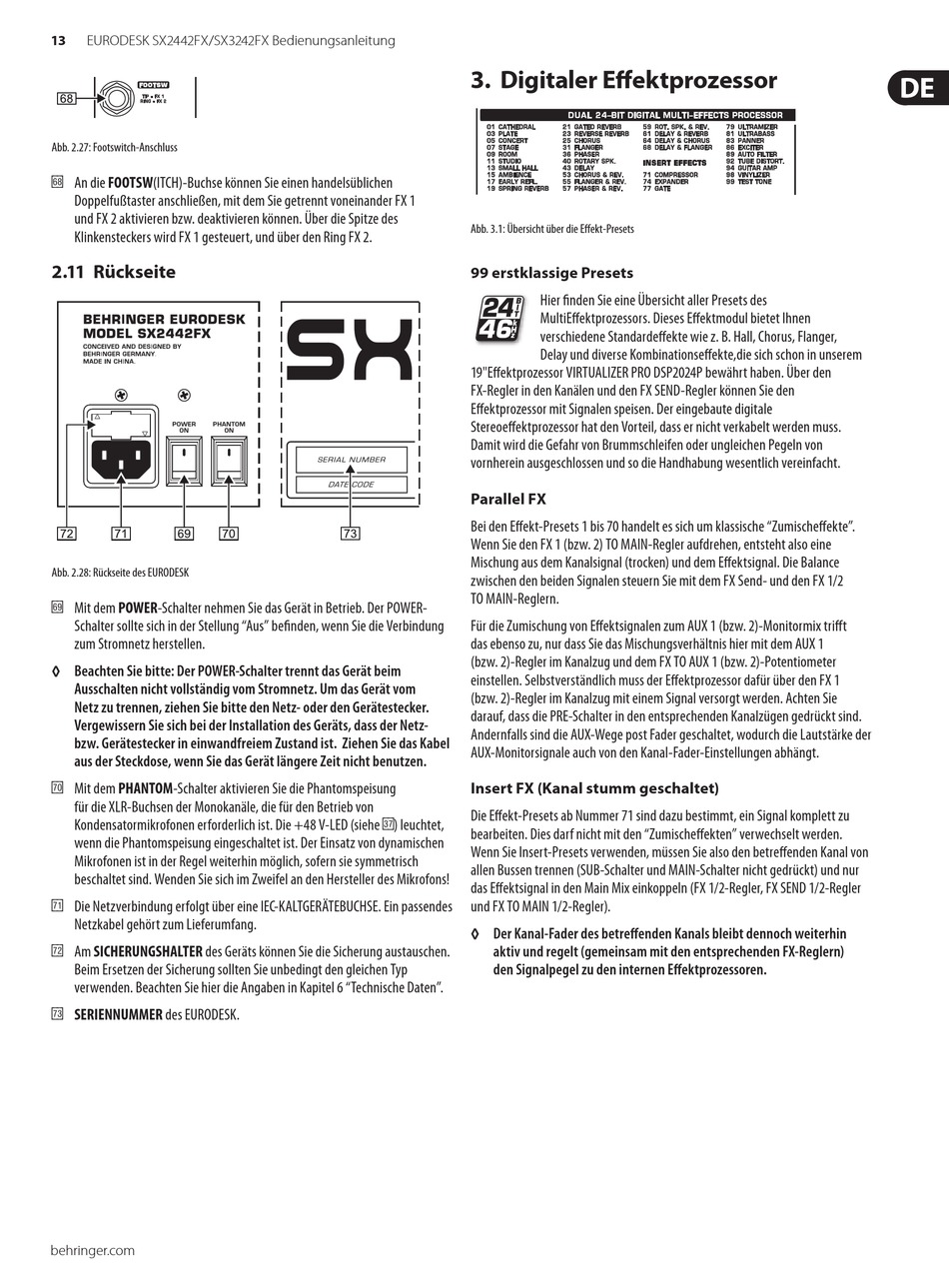

EURODESK SX2442FX/SX3242FX Bedienungsanleitung
Abb. 2.27:
Footswitch-Anschluss
An die
FOOTSW(ITCH)-Buchse können Sie einen handelsüblichen
[ 6 8]
Doppelfußtaster anschließen, mit dem Sie getrennt voneinander FX 1
und FX 2 aktivieren bzw. deaktivieren können. Über die Spitze des
Klinkensteckers wird FX 1 gesteuert, und über den Ring FX 2.
2.11
Rückseite
Abb. 2.28:
Rückseite des EURODESK
POWER-Schalter nehmen Sie das Gerät in Betrieb. Der POWER-
Mit dem
[ 6 9]
Schalter sollte sich in der Stellung "Aus" befinden, wenn Sie die Verbindung
zum Stromnetz herstellen.
◊
Beachten Sie bitte: Der POWER-Schalter trennt das Gerät beim
Ausschalten nicht vollständig vom Stromnetz. Um das Gerät vom
Netz zu trennen, ziehen Sie bitte den Netz- oder den Gerätestecker.
Vergewissern Sie sich bei der Installation des Geräts, dass der Netz-
bzw. Gerätestecker in einwandfreiem Zustand ist. Ziehen Sie das Kabel
aus der Steckdose, wenn Sie das Gerät längere Zeit nicht benutzen.
PHANTOM-Schalter aktivieren Sie die Phantomspeisung
Mit dem
[ 7 0]
für die XLR-Buchsen der Monokanäle, die für den Betrieb von
Kondensatormikrofonen erforderlich ist. Die +48 V-LED (siehe ( 3 7) ) leuchtet,
wenn die Phantomspeisung eingeschaltet ist. Der Einsatz von dynamischen
Mikrofonen ist in der Regel weiterhin möglich, sofern sie symmetrisch
beschaltet sind. Wenden Sie sich im Zweifel an den Hersteller des Mikrofons!
Die Netzverbindung erfolgt über eine IEC-KALTGERÄTEBUCHSE. Ein passendes
[ 7 1]
Netzkabel gehört zum Lieferumfang.
Am
SICHERUNGSHALTER des Geräts können Sie die Sicherung austauschen.
[ 7 2]
Beim Ersetzen der Sicherung sollten Sie unbedingt den gleichen Typ
verwenden. Beachten Sie hier die Angaben in Kapitel 6 "Technische Daten".
SERIENNUMMER
des EURODESK.
[ 7 3]
behringer.com
3.
Digitaler Effektprozessor
Abb. 3.1:
Übersicht über die Effekt-Presets
99 erstklassige Presets
Hier finden Sie eine Übersicht aller Presets des
MultiEffektprozessors. Dieses Effektmodul bietet Ihnen
verschiedene Standardeffekte wie z. B. Hall, Chorus, Flanger,
Delay und diverse Kombinationseffekte,die sich schon in unserem
19"Effektprozessor VIRTUALIZER PRO DSP2024P bewährt haben. Über den
FX-Regler in den Kanälen und den FX SEND-Regler können Sie den
Effektprozessor mit Signalen speisen. Der eingebaute digitale
Stereoeffektprozessor hat den Vorteil, dass er nicht verkabelt werden muss.
Damit wird die Gefahr von Brummschleifen oder ungleichen Pegeln von
vornherein ausgeschlossen und so die Handhabung wesentlich vereinfacht.
Parallel FX
Bei den Effekt-Presets 1 bis 70 handelt es sich um klassische "Zumischeffekte".
Wenn Sie den FX 1 (bzw. 2) TO MAIN-Regler aufdrehen, entsteht also eine
Mischung aus dem Kanalsignal (trocken) und dem Effektsignal. Die Balance
zwischen den beiden Signalen steuern Sie mit dem FX Send- und den FX 1/2
TO MAIN-Reglern.
Für die Zumischung von Effektsignalen zum AUX 1 (bzw. 2)-Monitormix trifft
das ebenso zu, nur dass Sie das Mischungsverhältnis hier mit dem AUX 1
(bzw. 2)-Regler im Kanalzug und dem FX TO AUX 1 (bzw. 2)-Potentiometer
einstellen. Selbstverständlich muss der Effektprozessor dafür über den FX 1
(bzw. 2)-Regler im Kanalzug mit einem Signal versorgt werden. Achten Sie
darauf, dass die PRE-Schalter in den entsprechenden Kanalzügen gedrückt sind.
Andernfalls sind die AUX-Wege post Fader geschaltet, wodurch die Lautstärke der
AUX-Monitorsignale auch von den Kanal-Fader-Einstellungen abhängt.
Insert FX (Kanal stumm geschaltet)
Die Effekt-Presets ab Nummer 71 sind dazu bestimmt, ein Signal komplett zu
bearbeiten. Dies darf nicht mit den "Zumischeffekten" verwechselt werden.
Wenn Sie Insert-Presets verwenden, müssen Sie also den betreffenden Kanal von
allen Bussen trennen (SUB-Schalter und MAIN-Schalter nicht gedrückt) und nur
das Effektsignal in den Main Mix einkoppeln (FX 1/2-Regler, FX SEND 1/2-Regler
und FX TO MAIN 1/2-Regler).
◊
Der Kanal-Fader des betreffenden Kanals bleibt dennoch weiterhin
aktiv und regelt (gemeinsam mit den entsprechenden FX-Reglern)
den Signalpegel zu den internen Effektprozessoren.
