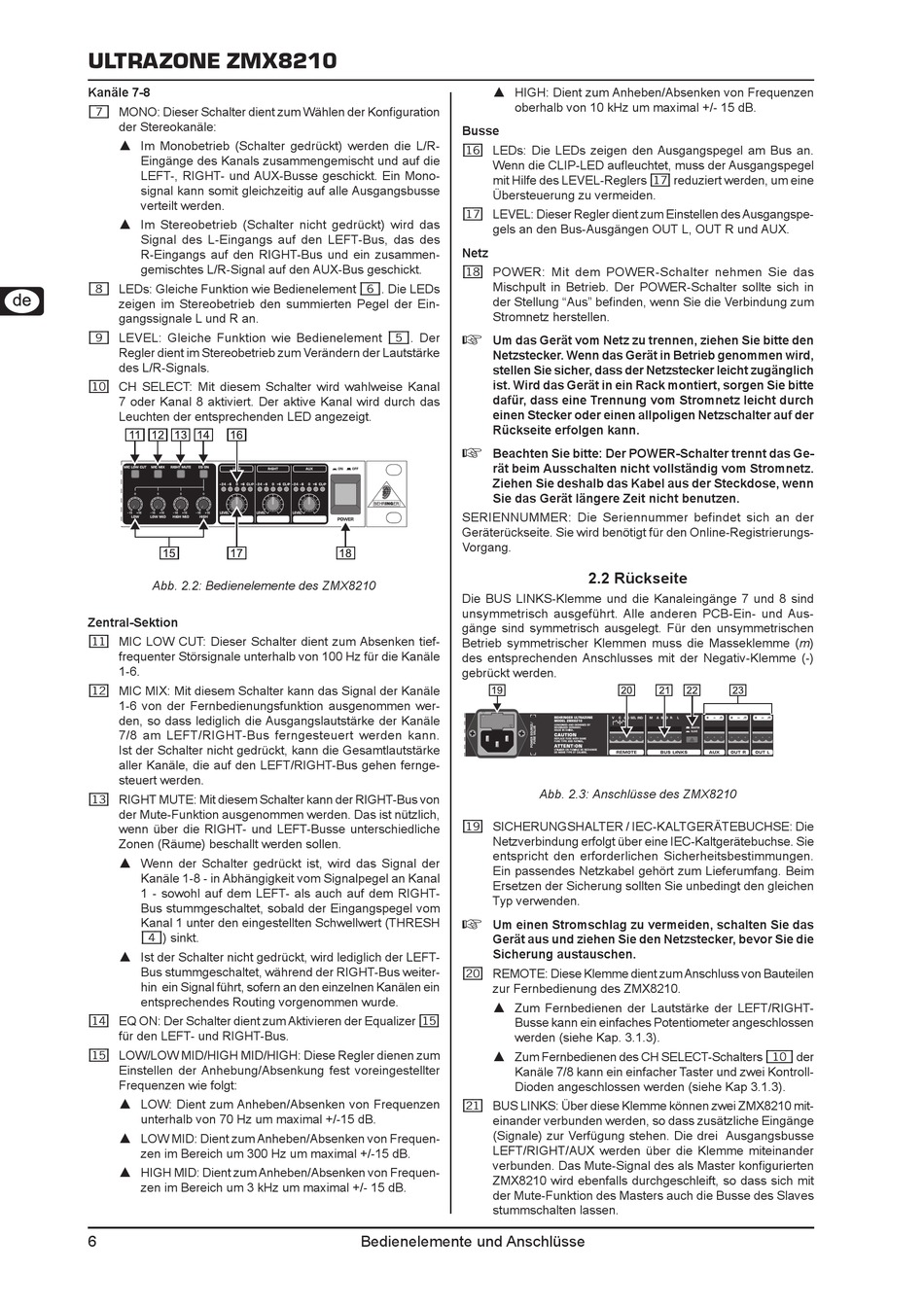

ULTRAZONE ZMX8210
Kanäle 7-8
MONO: Dieser Schalter dient zum Wählen der Konfiguration
{7}
der Stereokanäle:
Im Monobetrieb (Schalter gedrückt) werden die L/R-
=
Eingänge des Kanals zusammengemischt und auf die
LEFT-, RIGHT- und AUX-Busse geschickt. Ein Mono-
signal kann somit gleichzeitig auf alle Ausgangsbusse
verteilt werden.
= Im Stereobetrieb (Schalter nicht gedrückt) wird das
Signal des L-Eingangs auf den LEFT-Bus, das des
R-Eingangs auf den RIGHT-Bus und ein zusammen-
gemischtes L/R-Signal auf den AUX-Bus geschickt.
LEDs: Gleiche Funktion wie Bedienelement
{8}
zeigen im Stereobetrieb den summierten Pegel der Ein-
gangssignale L und R an.
{9} LEVEL: Gleiche Funktion wie Bedienelement
Regler dient im Stereobetrieb zum Verändern der Lautstärke
des L/R-Signals.
CH SELECT: Mit diesem Schalter wird wahlweise Kanal
[10]
7 oder Kanal 8 aktiviert. Der aktive Kanal wird durch das
Leuchten der entsprechenden LED angezeigt.
Abb. 2.2: Bedienelemente des ZMX8210
Zentral-Sektion
MIC LOW CUT: Dieser Schalter dient zum Absenken tief-
[11]
frequenter Störsignale unterhalb von 100 Hz für die Kanäle
1-6.
[12] MIC MIX: Mit diesem Schalter kann das Signal der Kanäle
1-6 von der Fernbedienungsfunktion ausgenommen wer-
den, so dass lediglich die Ausgangslautstärke der Kanäle
7/8 am LEFT/RIGHT-Bus ferngesteuert werden kann.
Ist der Schalter nicht gedrückt, kann die Gesamtlautstärke
aller Kanäle, die auf den LEFT/RIGHT-Bus gehen fernge-
steuert werden.
[13] RIGHT MUTE: Mit diesem Schalter kann der RIGHT-Bus von
der Mute-Funktion ausgenommen werden. Das ist nützlich,
wenn über die RIGHT- und LEFT-Busse unterschiedliche
Zonen (Räume) beschallt werden sollen.
Wenn der Schalter gedrückt ist, wird das Signal der
=
Kanäle 1-8 - in Abhängigkeit vom Signalpegel an Kanal
1 - sowohl auf dem LEFT- als auch auf dem RIGHT-
Bus stummgeschaltet, sobald der Eingangspegel vom
Kanal 1 unter den eingestellten Schwellwert (THRESH
{4}) sinkt.
= Ist der Schalter nicht gedrückt, wird lediglich der LEFT-
Bus stummgeschaltet, während der RIGHT-Bus weiter-
hin ein Signal führt, sofern an den einzelnen Kanälen ein
entsprechendes Routing vorgenommen wurde.
[14] EQ ON: Der Schalter dient zum Aktivieren der Equalizer
für den LEFT- und RIGHT-Bus.
[15] LOW/LOW MID/HIGH MID/HIGH: Diese Regler dienen zum
Einstellen der Anhebung/Absenkung fest voreingestellter
Frequenzen wie folgt:
LOW: Dient zum Anheben/Absenken von Frequenzen
=
unterhalb von 70 Hz um maximal +/-15 dB.
= LOW MID: Dient zum Anheben/Absenken von Frequen-
zen im Bereich um 300 Hz um maximal +/-15 dB.
= HIGH MID: Dient zum Anheben/Absenken von Frequen-
zen im Bereich um 3 kHz um maximal +/- 15 dB.
6
HIGH: Dient zum Anheben/Absenken von Frequenzen
=
oberhalb von 10 kHz um maximal +/- 15 dB.
Busse
[16] LEDs: Die LEDs zeigen den Ausgangspegel am Bus an.
Wenn die CLIP-LED aufleuchtet, muss der Ausgangspegel
mit Hilfe des LEVEL-Reglers [17] reduziert werden, um eine
Übersteuerung zu vermeiden.
[17] LEVEL: Dieser Regler dient zum Einstellen des Ausgangspe-
gels an den Bus-Ausgängen OUT L, OUT R und AUX.
Netz
POWER: Mit dem POWER-Schalter nehmen Sie das
[18]
Mischpult in Betrieb. Der POWER-Schalter sollte sich in
{6}. Die LEDs
der Stellung "Aus" befinden, wenn Sie die Verbindung zum
Stromnetz herstellen.
{5}. Der
+ Um das Gerät vom Netz zu trennen, ziehen Sie bitte den
Netzstecker. Wenn das Gerät in Betrieb genommen wird,
stellen Sie sicher, dass der Netzstecker leicht zugänglich
ist. Wird das Gerät in ein Rack montiert, sorgen Sie bitte
dafür, dass eine Trennung vom Stromnetz leicht durch
einen Stecker oder einen allpoligen Netzschalter auf der
Rückseite erfolgen kann.
+ Beachten Sie bitte: Der POWER-Schalter trennt das Ge-
rät beim Ausschalten nicht vollständig vom Stromnetz.
Ziehen Sie deshalb das Kabel aus der Steckdose, wenn
Sie das Gerät längere Zeit nicht benutzen.
SERIENNUMMER: Die Seriennummer befindet sich an der
Geräterückseite. Sie wird benötigt für den Online-Registrierungs-
Vorgang.
Die BUS LINKS-Klemme und die Kanaleingänge 7 und 8 sind
unsymmetrisch ausgeführt. Alle anderen PCB-Ein- und Aus-
gänge sind symmetrisch ausgelegt. Für den unsymmetrischen
Betrieb symmetrischer Klemmen muss die Masseklemme (m)
des entsprechenden Anschlusses mit der Negativ-Klemme (-)
gebrückt werden.
SICHERUNGSHALTER / IEC-KALTGERÄTEBUCHSE: Die
[19]
Netzverbindung erfolgt über eine IEC-Kaltgerätebuchse. Sie
entspricht den erforderlichen Sicherheitsbestimmungen.
Ein passendes Netzkabel gehört zum Lieferumfang. Beim
Ersetzen der Sicherung sollten Sie unbedingt den gleichen
Typ verwenden.
Um einen Stromschlag zu vermeiden, schalten Sie das
+
Gerät aus und ziehen Sie den Netzstecker, bevor Sie die
Sicherung austauschen.
[20] REMOTE: Diese Klemme dient zum Anschluss von Bauteilen
zur Fernbedienung des ZMX8210.
Zum Fernbedienen der Lautstärke der LEFT/RIGHT-
=
[15]
Busse kann ein einfaches Potentiometer angeschlossen
werden (siehe Kap. 3.1.3).
Zum Fernbedienen des CH SELECT-Schalters
=
Kanäle 7/8 kann ein einfacher Taster und zwei Kontroll-
Dioden angeschlossen werden (siehe Kap 3.1.3).
BUS LINKS: Über diese Klemme können zwei ZMX8210 mit-
[21]
einander verbunden werden, so dass zusätzliche Eingänge
(Signale) zur Verfügung stehen. Die drei Ausgangsbusse
LEFT/RIGHT/AUX werden über die Klemme miteinander
verbunden. Das Mute-Signal des als Master konfigurierten
ZMX8210 wird ebenfalls durchgeschleift, so dass sich mit
der Mute-Funktion des Masters auch die Busse des Slaves
stummschalten lassen.
Bedienelemente und Anschlüsse
2.2 Rückseite
Abb. 2.3: Anschlüsse des ZMX8210
{10} der
