16
EURODESK SX2442FX/SX3242FX Bedienungsanleitung
5.
Audioverbindungen
Die Klinkenein- und -ausgänge des BEHRINGER EURODESK-Mixers sind mit
Ausnahme der symmetrischen Line-Eingänge der Mono- und Stereokanäle und
der Main Out-Anschlüsse als unsymmetrische Monoklinkenbuchsen ausgelegt.
Selbstverständlich können Sie das Gerät sowohl mit symmetrischen als auch mit
unsymmetrischen Klinkensteckern betreiben. Die Tape-Ein- und Ausgänge liegen
als Stereo-Cinch-Anschlüsse vor.
◊
Achten Sie unbedingt darauf, dass die Installation und Bedienung des
Gerätes nur von sachverständigen Personen ausgeführt wird.
Während und nach der Installation ist immer auf eine ausreichende
Erdung der handhabenden Person(en) zu achten, da es ansonsten durch
elektrostatische Entladungen o. ä. zu einer Beeinträchtigung der
Betriebseigenschaften kommen kann.

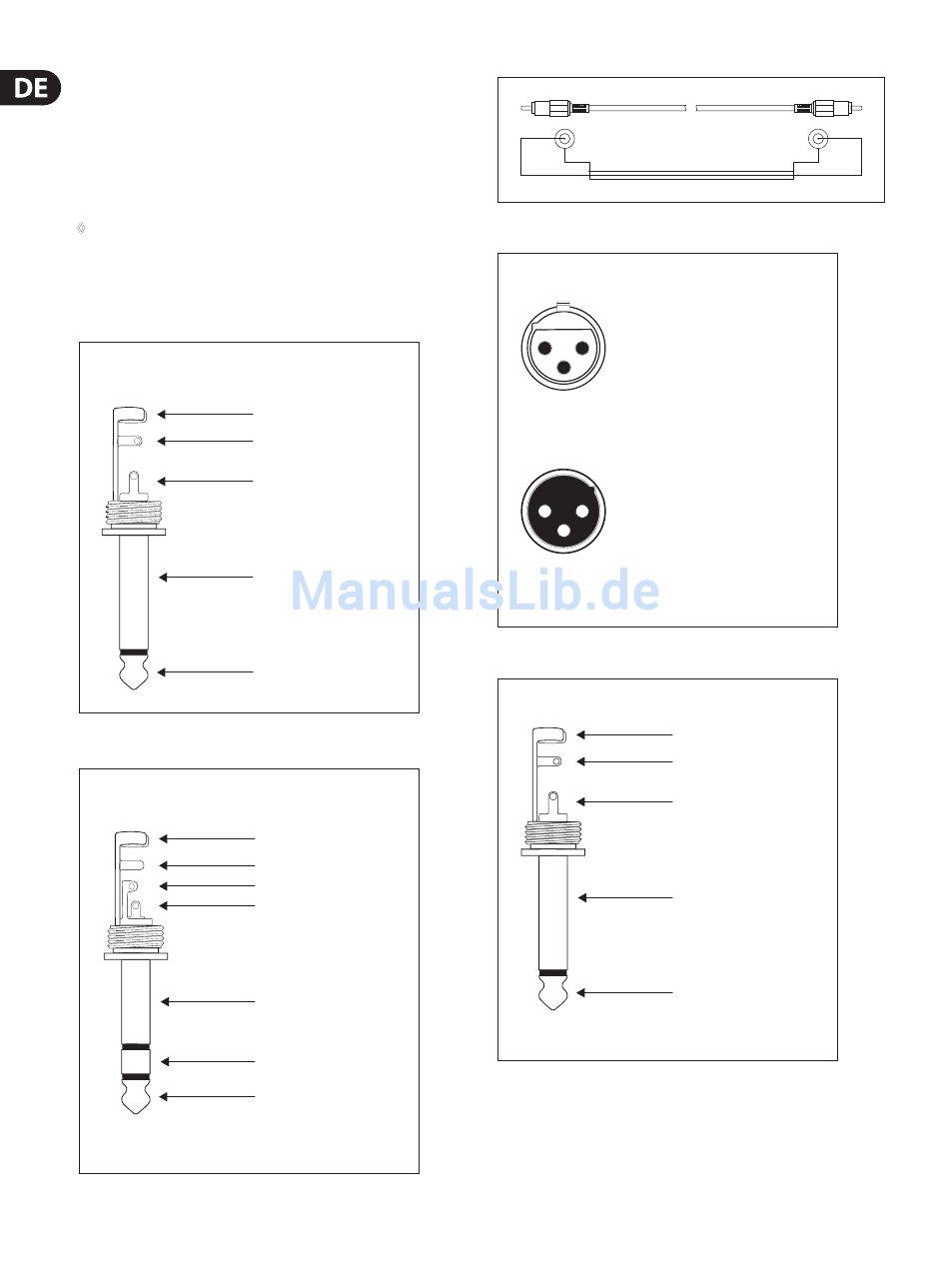

Unsymmetrische Betriebsart
mit 6,3-mm-Monoklinkenstecker
Abb. 5.1:
6,3-mm-Monoklinkenstecker
Symmetrische Betriebsart
mit 6,3-mm-Stereoklinkenstecker
Beim Übergang von symmetrischer zu unsymmetrischer Betriebsart
müssen Ring und Schaft des Stereoklinkensteckers gebrückt werden.
Abb. 5.2:
6,3-mm-Stereoklinkenstecker
behringer.com
Zugentlastung
Schaft
Spitze
Schaft
Masse/Schirm
Spitze
(signal)
Zugentlastung
Schaft
Ring
Spitze
Schaft
Masse/Schirm
Ring
kalt (-)
Spitze
heiß (+)
spitze
schaft
abschirmung
Abb. 5.3:
Cinch-Kabel
Symmetrischer Betrieb mit XLR-Verbindungen
2
1
3
Eingang
1 = Masse / Schirm
2 = heiß (+)
3 = kalt (-)
1
2
3
Ausgang
Bei unsymmetrischem Betrieb mussen
Pin 1 und Pin 3 gebruckt werden.
Abb. 5.4:
XLR-Verbindungen
Monoklinkenstecker fur Fußtaster
Der Fußtaster verbindet kurzzeitig die beiden Pole
Abb. 5.5:
Stereoklinkenstecker für Fußtaster
spitze
schaft
Zugentlastung
Schaft
Spitze
Schaft
Pol 1/Masse
Spitze
Pol 2
