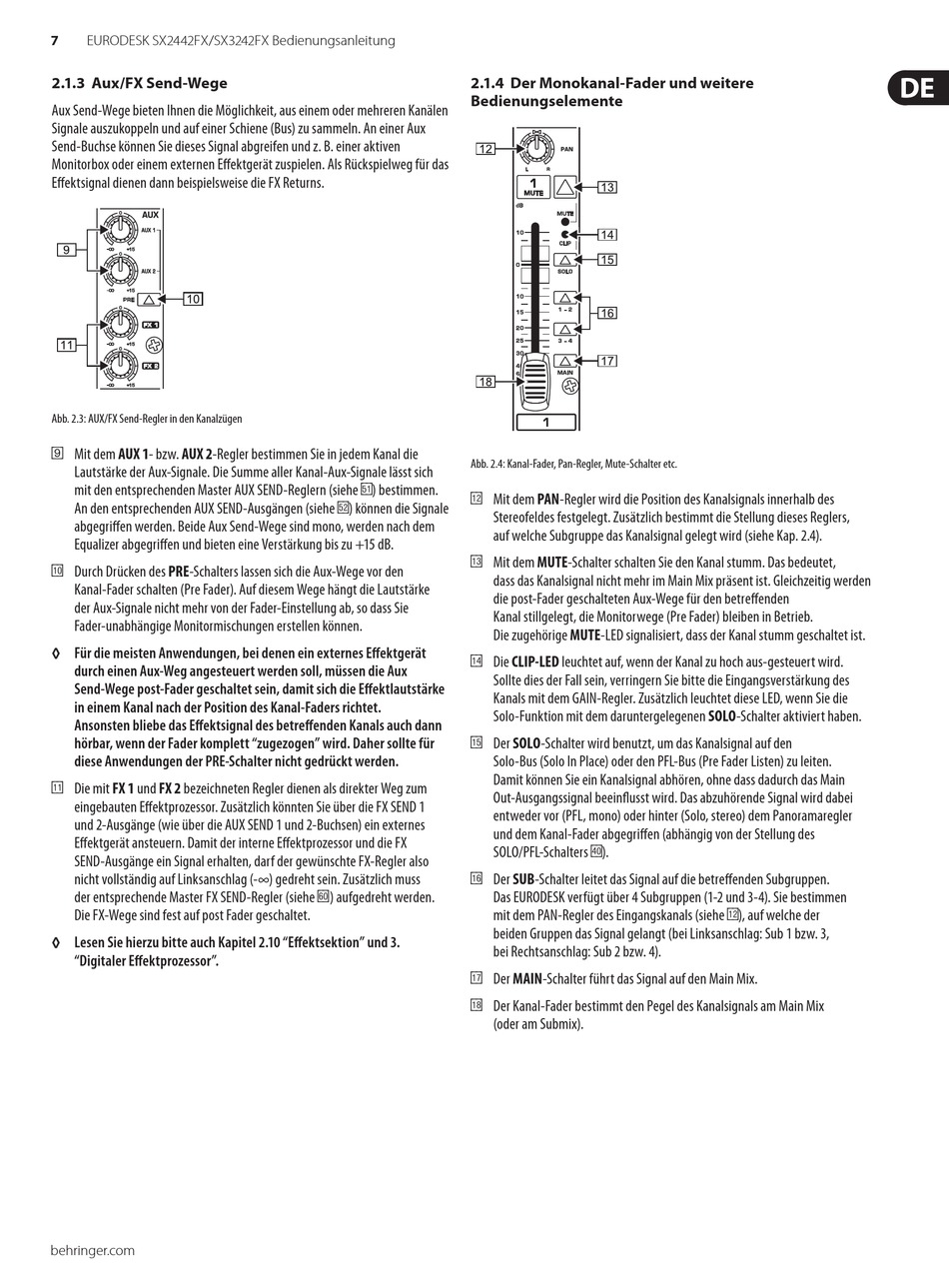

EURODESK SX2442FX/SX3242FX Bedienungsanleitung
2.1.3
Aux/FX Send-Wege
Aux Send-Wege bieten Ihnen die Möglichkeit, aus einem oder mehreren Kanälen
Signale auszukoppeln und auf einer Schiene (Bus) zu sammeln. An einer Aux
Send-Buchse können Sie dieses Signal abgreifen und z. B. einer aktiven
Monitorbox oder einem externen Effektgerät zuspielen. Als Rückspielweg für das
Effektsignal dienen dann beispielsweise die FX Returns.
Abb. 2.3:
AUX/FX Send-Regler in den Kanalzügen
AUX 1- bzw. AUX 2-Regler bestimmen Sie in jedem Kanal die
Mit dem
[ 9 ]
Lautstärke der Aux-Signale. Die Summe aller Kanal-Aux-Signale lässt sich
mit den entsprechenden Master AUX SEND-Reglern (siehe ( 5 1) ) bestimmen.
An den entsprechenden AUX SEND-Ausgängen (siehe ( 5 2) ) können die Signale
abgegriffen werden. Beide Aux Send-Wege sind mono, werden nach dem
Equalizer abgegriffen und bieten eine Verstärkung bis zu +15 dB.
Durch Drücken des
PRE-Schalters lassen sich die Aux-Wege vor den
[ 1 0]
Kanal-Fader schalten (Pre Fader). Auf diesem Wege hängt die Lautstärke
der Aux-Signale nicht mehr von der Fader-Einstellung ab, so dass Sie
Fader-unabhängige Monitormischungen erstellen können.
◊
Für die meisten Anwendungen, bei denen ein externes Effektgerät
durch einen Aux-Weg angesteuert werden soll, müssen die Aux
Send-Wege post-Fader geschaltet sein, damit sich die Effektlautstärke
in einem Kanal nach der Position des Kanal-Faders richtet.
Ansonsten bliebe das Effektsignal des betreffenden Kanals auch dann
hörbar, wenn der Fader komplett "zugezogen" wird. Daher sollte für
diese Anwendungen der PRE-Schalter nicht gedrückt werden.
FX 1 und FX 2 bezeichneten Regler dienen als direkter Weg zum
Die mit
[ 1 1]
eingebauten Effektprozessor. Zusätzlich könnten Sie über die FX SEND 1
und 2-Ausgänge (wie über die AUX SEND 1 und 2-Buchsen) ein externes
Effektgerät ansteuern. Damit der interne Effektprozessor und die FX
SEND-Ausgänge ein Signal erhalten, darf der gewünschte FX-Regler also
nicht vollständig auf Linksanschlag (-∞) gedreht sein. Zusätzlich muss
der entsprechende Master FX SEND-Regler (siehe ( 6 0) ) aufgedreht werden.
Die FX-Wege sind fest auf post Fader geschaltet.
◊
Lesen Sie hierzu bitte auch Kapitel 2.10 "Effektsektion" und 3.
"Digitaler Effektprozessor".
behringer.com
2.1.4
Der Monokanal-Fader und weitere
Bedienungselemente
Abb. 2.4:
Kanal-Fader, Pan-Regler, Mute-Schalter etc.
Mit dem
PAN-Regler wird die Position des Kanalsignals innerhalb des
[ 1 2]
Stereofeldes festgelegt. Zusätzlich bestimmt die Stellung dieses Reglers,
auf welche Subgruppe das Kanalsignal gelegt wird (siehe Kap. 2.4).
Mit dem
MUTE-Schalter schalten Sie den Kanal stumm. Das bedeutet,
[ 1 3]
dass das Kanalsignal nicht mehr im Main Mix präsent ist. Gleichzeitig werden
die post-Fader geschalteten Aux-Wege für den betreffenden
Kanal stillgelegt, die Monitorwege (Pre Fader) bleiben in Betrieb.
Die zugehörige MUTE-LED signalisiert, dass der Kanal stumm geschaltet ist.
Die
CLIP-LED leuchtet auf, wenn der Kanal zu hoch aus-gesteuert wird.
[ 1 4]
Sollte dies der Fall sein, verringern Sie bitte die Eingangsverstärkung des
Kanals mit dem GAIN-Regler. Zusätzlich leuchtet diese LED, wenn Sie die
Solo-Funktion mit dem daruntergelegenen SOLO-Schalter aktiviert haben.
Der
SOLO-Schalter wird benutzt, um das Kanalsignal auf den
[ 1 5]
Solo-Bus (Solo In Place) oder den PFL-Bus (Pre Fader Listen) zu leiten.
Damit können Sie ein Kanalsignal abhören, ohne dass dadurch das Main
Out-Ausgangssignal beeinflusst wird. Das abzuhörende Signal wird dabei
entweder vor (PFL, mono) oder hinter (Solo, stereo) dem Panoramaregler
und dem Kanal-Fader abgegriffen (abhängig von der Stellung des
SOLO/PFL-Schalters ( 4 0) ) .
Der
SUB-Schalter leitet das Signal auf die betreffenden Subgruppen.
[ 1 6]
Das EURODESK verfügt über 4 Subgruppen (1-2 und 3-4). Sie bestimmen
mit dem PAN-Regler des Eingangskanals (siehe ( 1 2) ) , auf welche der
beiden Gruppen das Signal gelangt (bei Linksanschlag: Sub 1 bzw. 3,
bei Rechtsanschlag: Sub 2 bzw. 4).
MAIN-Schalter führt das Signal auf den Main Mix.
Der
[ 1 7]
Der Kanal-Fader bestimmt den Pegel des Kanalsignals am Main Mix
[ 1 8]
(oder am Submix).
