EURODESK SX2442FX/SX3242FX Bedienungsanleitung
4.
Verkabelungsbeispiele
4.1
Studio-Setup
Das folgende Verkabelungsbeispiel zeigt ein Recording-Setup zur Erstellung
einer 4-Spur Aufnahme. In diesem Falle wird das Schlagzeug und der Bass auf
zwei Subgruppen zusammengefasst und über die Subgruppenausgänge auf
zwei Spuren des Mehrspurrekorders geleitet. Über die verbleibenden zwei
Subgruppen gelangen die Gitarre, das Keyboard (Stereokanal) und die zwei
Bass
Schlagzeug
Gitarre
K
S
O
O
I
N
V
V
Gesang 1
C
A
E
E
K
R
R
R
Gesang 2
E
H
H
D
E
E
R
A
A
U
D
D
M
L
R
SUB 1-2 Schalter
SUB 3-4 Schalter
gedrückt
gedrückt
SUB/MAIN Schalter
nicht gedrückt

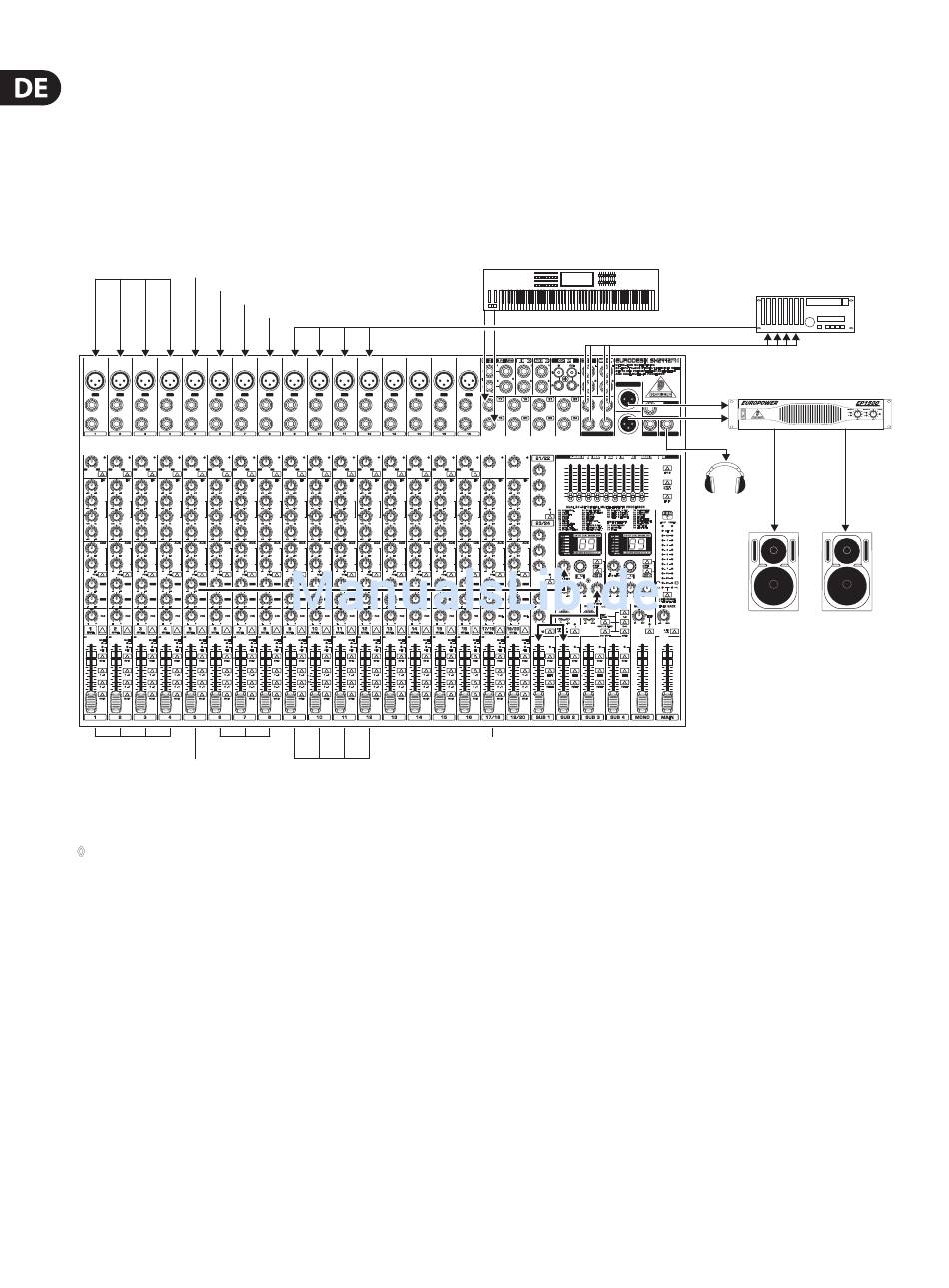

Abb. 4.1:
Mischpultverkabelung im Studiobetrieb
◊
Achten Sie darauf, dass in den Kanälen der Rekorderrückwege
keiner der Subgruppen-Routing-Schalter gedrückt ist (1-2 und
3-4). Andernfalls wird bei Starten der Aufnahme eine für die Ohren
schmerzhafte Schleife erzeugt. Drücken Sie in diesen Eingangskanälen
nur die MAIN-Schalter, damit die Tape Return-Signale über die Main
Outs und Phones/CTRL Room-Ausgänge des Mischpults hörbar werden.
behringer.com
Tape Returns
L
SUB 3-4 Schalter
gedrückt
MAIN Schalter
gedrückt
Gesangssignale auf weitere zwei Spuren des Rekorders. Die vier Rückwege des
Aufnahmegeräts werden an vier separate Monoeingangskanäle des EURODESK
angeschlossen. Für den Bass wird der interne Kompressor-Insert-Effekt genutzt,
daher ist dieser Eingangskanal von allen Bussen getrennt (SUB- und MAIN-Taster
nicht gedrückt). Das Basssignal wird in diesem Fall vom internen Effektprozessor
direkt auf die entsprechenden Subgruppen gelegt (FX TO MAIN-Regler).
In der FX 1-Sektion muss in diesem Fall der MAIN/SUB-Schalter gedrückt sein,
der SUB 1/2 SUB 3/4-Schalter allerdings nicht.
Keyboard
Subgroups Outs
R
Multitrack-
recorder
EUROPOWER EP1500
HPS3000
TRUTH B2030P
