EURODESK SX2442FX/SX3242FX Bedienungsanleitung
1.2
Das Handbuch
Dieses Handbuch ist so aufgebaut, dass Sie einen Überblick über die
Bedienungselemente erhalten und gleichzeitig detailliert über deren
Anwendung informiert werden. Damit Sie die Zusammenhänge schnell
durchschauen, haben wir die Bedienungselemente nach ihrer Funktion
in Gruppen zusammengefasst. Anhand der beiliegenden, nummerierten
Illustrationen lassen sich alle Bedienungselemente leicht wiederfinden.
Sollten Sie detailliertere Erklärungen zu bestimmten Themen benötigen,
so besuchen Sie bitte unsere Website unterhttp://behringer.com. Auf den
Informationsseiten zu unseren Produkten sowie in einem Glossar im
ULTRANET finden Sie nähere Erläuterungen zu vielen Fachbegriffen im
Bereich der Audiotechnik.
2.
Bedienelemente und Anschlüsse
Dieses Kapitel beschreibt die verschiedenen Bedienungselemente Ihres
Mischpults. Alle Regler und Anschlüsse werden im Detail erläutert.
2.1
Monoeingangskanäle
2.1.1
Mikrofon- und Line-Eingänge

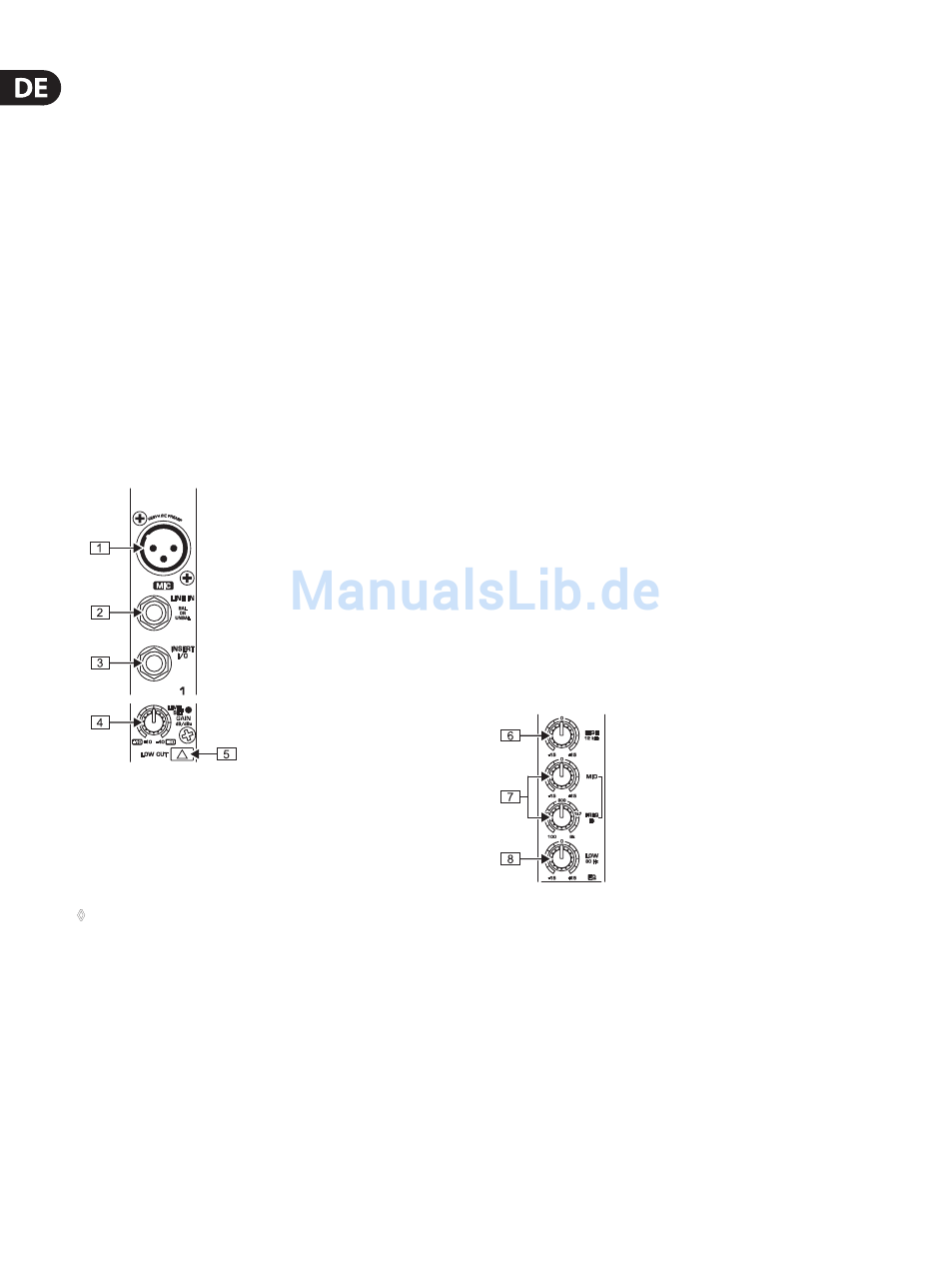

Abb. 2.1:
Anschlüsse und Regler der Mic-/Line-Eingänge
Jeder Monoeingangskanal bietet Ihnen einen symmetrischen
[ 1 ]
Mikrofoneingang über die XLR-Buchse, an dem auf Knopfdruck
(siehe Rückseite) auch eine +48 V Phantomspeisung für den Betrieb
von Kondensatormikrofonen zur Verfügung steht.
◊
Schalten Sie Ihr Wiedergabesystem stumm, bevor Sie die
Phantomspeisung aktivieren. Ansonsten wird ein Einschaltgeräusch
über Ihre Abhörlautsprecher hörbar. Beachten Sie auch die Hinweise
in Kapitel 2.11 "Die Rückseite".
Jeder Monoeingang verfügt auch über einen symmetrischen Line-Eingang,
[ 2 ]
der als 6,3-mm-Klinkenbuchse ausgeführt ist. Diese Eingänge können auch
mit unsymmetrisch beschalteten Steckern (Monoklinke) belegt werden.
Der
INSERT I/O-Anschluss wird benutzt, um das Signal mit einem
[ 3 ]
Dynamikprozessor oder Equalizer zu bearbeiten. Dieser Einschleifpunkt
liegt vor dem Fader, dem EQ und dem Aux Send.
Im Gegensatz zu Hall- und anderen Effektgeräten, die üblicherweise dem
trockenen Signal hinzugefügt werden, bearbeiten Dynamikprozessoren
das gesamte Signal. In diesem Fall ist also ein Aux Send-Weg nicht die
richtige Lösung. Statt dessen unterbricht man den Signalweg und fügt
einen Dynamikprozessor und/oder einen Equalizer ein. Das Signal wird
behringer.com
anschließend an der selben Stelle in das Pult zurückgeführt. Das Signal
wird nur dann unterbrochen, wenn ein Stecker in die zugehörige Buchse
eingesteckt ist (Stereoklinkenstecker, Spitze = Signalausgang,Ring = Eingang).
Alle Monoeingangskanäle sind mit Inserts ausgestattet. Die Inserts lassen sich
auch als Pre-EQ-Direktausgänge nutzen, ohne den Signalfluss zu unterbrechen.
Für diesen Zweck benötigen Sie ein Kabel mit einem Monoklinkenstecker
an der Bandmaschinen- oder Effektgerätseite und mit einem gebrückten
Stereoklinkenstecker an der Pultseite (Spitze und Ring verbinden).
GAIN-Poti stellen Sie die Eingangsverstärkung ein. Wann immer Sie
Mit dem
[ 4 ]
eine Signalquelle an einen der Eingänge anschließen oder davon trennen,
sollte dieser Regler auf Linksanschlag stehen.
Die Skala weist 2 verschiedene Wertebereiche auf: Der erste Wertebereich
+10 bis +60 dB bezieht sich auf den MIC-Eingang und gibt die
Verstärkung für die dort eingespeisten Signale an.
Der zweite Wertebereich +10 bis -40 dBu bezieht sich auf den Line-Eingang
und gibt die Empfindlichkeit des Eingangs an. Für Geräte mit üblichem
Line-Aussgangspegel (-10 dBV oder +4 dBu) sieht die Einstellung aus wie
folgt: Schließen Sie das Gerät bei zugedrehtem GAIN-Regler an und stellen
Sie ihn dann auf den vom Hersteller des Geräts angegebenen Ausgangspegel
ein. Hat das externe Gerät eine Ausgangspegelanzeige, sollte diese 0 dB bei
Signalspitzen anzeigen. Für +4 dBu drehen Sie also ein wenig, für -10 dBV
etwas mehr auf. Die Feinjustierung erfolgt dann, wenn Sie ein Musiksignal
einspeisen, mit Hilfe der LEVEL SET-LED. Diese leuchtet auf, wenn der
optimale Arbeitspegel erreicht ist.
Des weiteren verfügen die Monokanäle der Mischpulte über ein steilflankiges
[ 5 ]
LOW CUT-Filter, mit dem Sie unerwünschte, tieffrequente Signalanteile
eliminieren können (18 dB/Oktave, -3 dB bei 80 Hz).
2.1.2
Equalizer
Alle Monoeingangskanäle verfügen über eine 3-bandige Klangregelung.
Die Bänder erlauben jeweils eine maximale Anhebung/Absenkung um 15 dB,
in der Mittenstellung ist der Equalizer neutral.
Abb. 2.2:
Klangregelung der Eingangskanäle
Der
HIGH-Regler der EQ-Sektion kontrolliert den oberen Frequenzbereich
[ 6 ]
des jeweiligen Kanals. Es handelt sich hierbei um ein Shelving-Filter, das
alle Frequenzen oberhalb einer festgelegten Grenzfrequenz (12 kHz) anhebt
oder absenkt.
Mit dem
MID-Regler können Sie den Mittenbereich anheben oder
[ 7 ]
absenken. Hierbei handelt es sich um ein semi-parametrisches Peak-Filter,
das den Frequenzbereich um eine variable Mittenfrequenz herum anhebt
oder absenkt. Mit dem zugehörigen FREQ-Regler können Sie im Bereich
von 100 Hz bis 8 kHz eine Mittenfrequenz auswählen, die Sie mit dem
MID-Regler anheben oder absenken.
LOW-Regler ermöglicht ein Anheben oder Absenken der
Der
[ 8 ]
Bassfrequenzen. Wie beim HIGH-Filter handelt es sich hierbei um ein
Shelving-Filter, das allerdings alle Frequenzen unterhalb einer festgelegten
Grenzfrequenz (80 Hz) anhebt oder absenkt.
