8

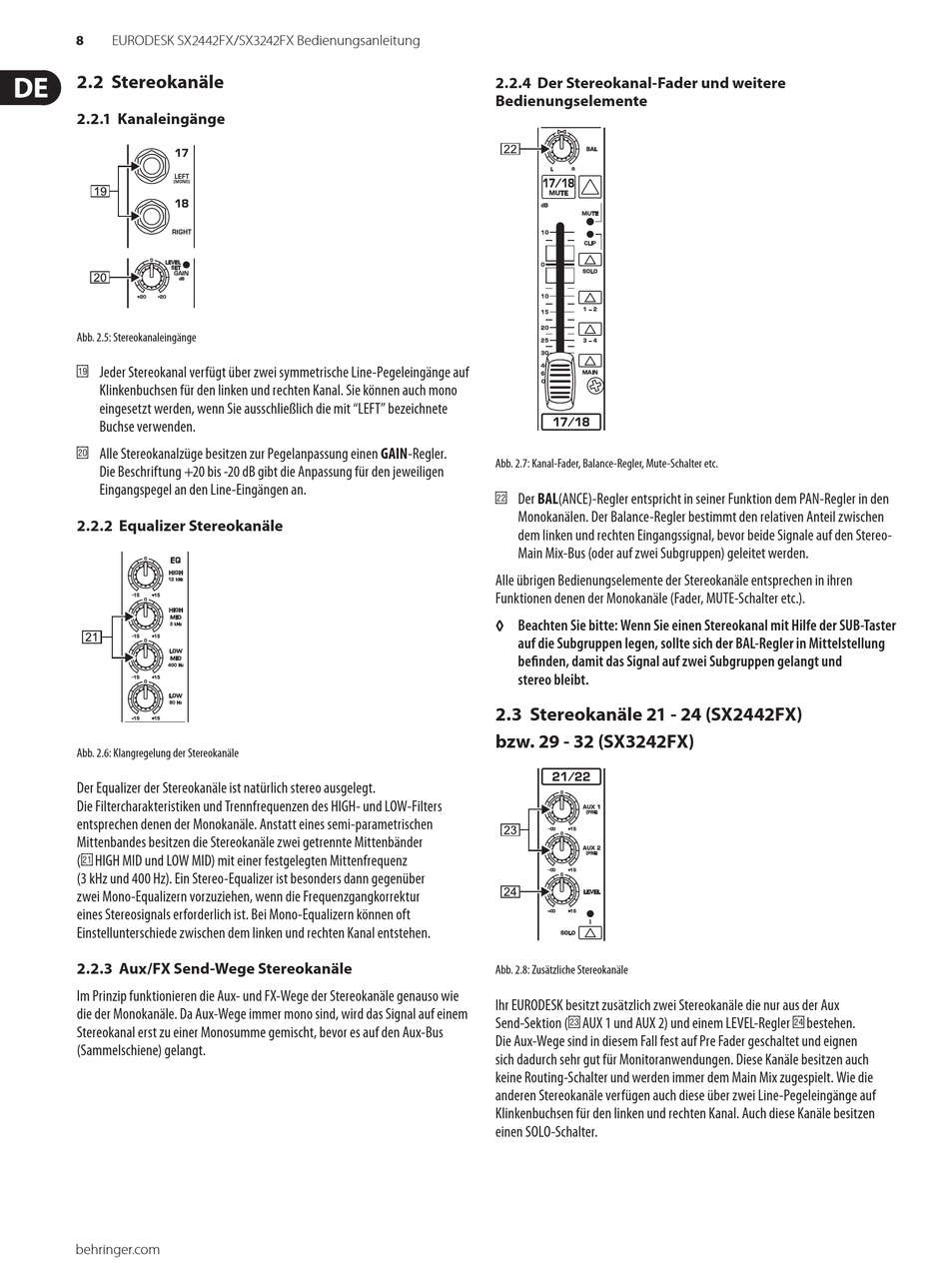

EURODESK SX2442FX/SX3242FX Bedienungsanleitung
2.2
Stereokanäle
2.2.1
Kanaleingänge
Abb. 2.5:
Stereokanaleingänge
Jeder Stereokanal verfügt über zwei symmetrische Line-Pegeleingänge auf
[ 1 9]
Klinkenbuchsen für den linken und rechten Kanal. Sie können auch mono
eingesetzt werden, wenn Sie ausschließlich die mit "LEFT" bezeichnete
Buchse verwenden.
Alle Stereokanalzüge besitzen zur Pegelanpassung einen
[ 2 0]
Die Beschriftung +20 bis -20 dB gibt die Anpassung für den jeweiligen
Eingangspegel an den Line-Eingängen an.
2.2.2
Equalizer Stereokanäle
Abb. 2.6:
Klangregelung der Stereokanäle
Der Equalizer der Stereokanäle ist natürlich stereo ausgelegt.
Die Filtercharakteristiken und Trennfrequenzen des HIGH- und LOW-Filters
entsprechen denen der Monokanäle. Anstatt eines semi-parametrischen
Mittenbandes besitzen die Stereokanäle zwei getrennte Mittenbänder
( ( 2 1) HIGH MID und LOW MID) mit einer festgelegten Mittenfrequenz
(3 kHz und 400 Hz). Ein Stereo-Equalizer ist besonders dann gegenüber
zwei Mono-Equalizern vorzuziehen, wenn die Frequenzgangkorrektur
eines Stereosignals erforderlich ist. Bei Mono-Equalizern können oft
Einstellunterschiede zwischen dem linken und rechten Kanal entstehen.
2.2.3
Aux/FX Send-Wege Stereokanäle
Im Prinzip funktionieren die Aux- und FX-Wege der Stereokanäle genauso wie
die der Monokanäle. Da Aux-Wege immer mono sind, wird das Signal auf einem
Stereokanal erst zu einer Monosumme gemischt, bevor es auf den Aux-Bus
(Sammelschiene) gelangt.
behringer.com
2.2.4
Der Stereokanal-Fader und weitere
Bedienungselemente
GAIN-Regler.
Abb. 2.7:
Kanal-Fader, Balance-Regler, Mute-Schalter etc.
Der
BAL(ANCE)-Regler entspricht in seiner Funktion dem PAN-Regler in den
[ 2 2]
Monokanälen. Der Balance-Regler bestimmt den relativen Anteil zwischen
dem linken und rechten Eingangssignal, bevor beide Signale auf den Stereo-
Main Mix-Bus (oder auf zwei Subgruppen) geleitet werden.
Alle übrigen Bedienungselemente der Stereokanäle entsprechen in ihren
Funktionen denen der Monokanäle (Fader, MUTE-Schalter etc.).
◊
Beachten Sie bitte: Wenn Sie einen Stereokanal mit Hilfe der SUB-Taster
auf die Subgruppen legen, sollte sich der BAL-Regler in Mittelstellung
befinden, damit das Signal auf zwei Subgruppen gelangt und
stereo bleibt.
2.3
Stereokanäle 21 - 24 (SX2442FX)
bzw. 29 - 32 (SX3242FX)
Abb. 2.8:
Zusätzliche Stereokanäle
Ihr EURODESK besitzt zusätzlich zwei Stereokanäle die nur aus der Aux
Send-Sektion ( ( 2 3) AUX 1 und AUX 2) und einem LEVEL-Regler ( 2 4) bestehen.
Die Aux-Wege sind in diesem Fall fest auf Pre Fader geschaltet und eignen
sich dadurch sehr gut für Monitoranwendungen. Diese Kanäle besitzen auch
keine Routing-Schalter und werden immer dem Main Mix zugespielt. Wie die
anderen Stereokanäle verfügen auch diese über zwei Line-Pegeleingänge auf
Klinkenbuchsen für den linken und rechten Kanal. Auch diese Kanäle besitzen
einen SOLO-Schalter.
