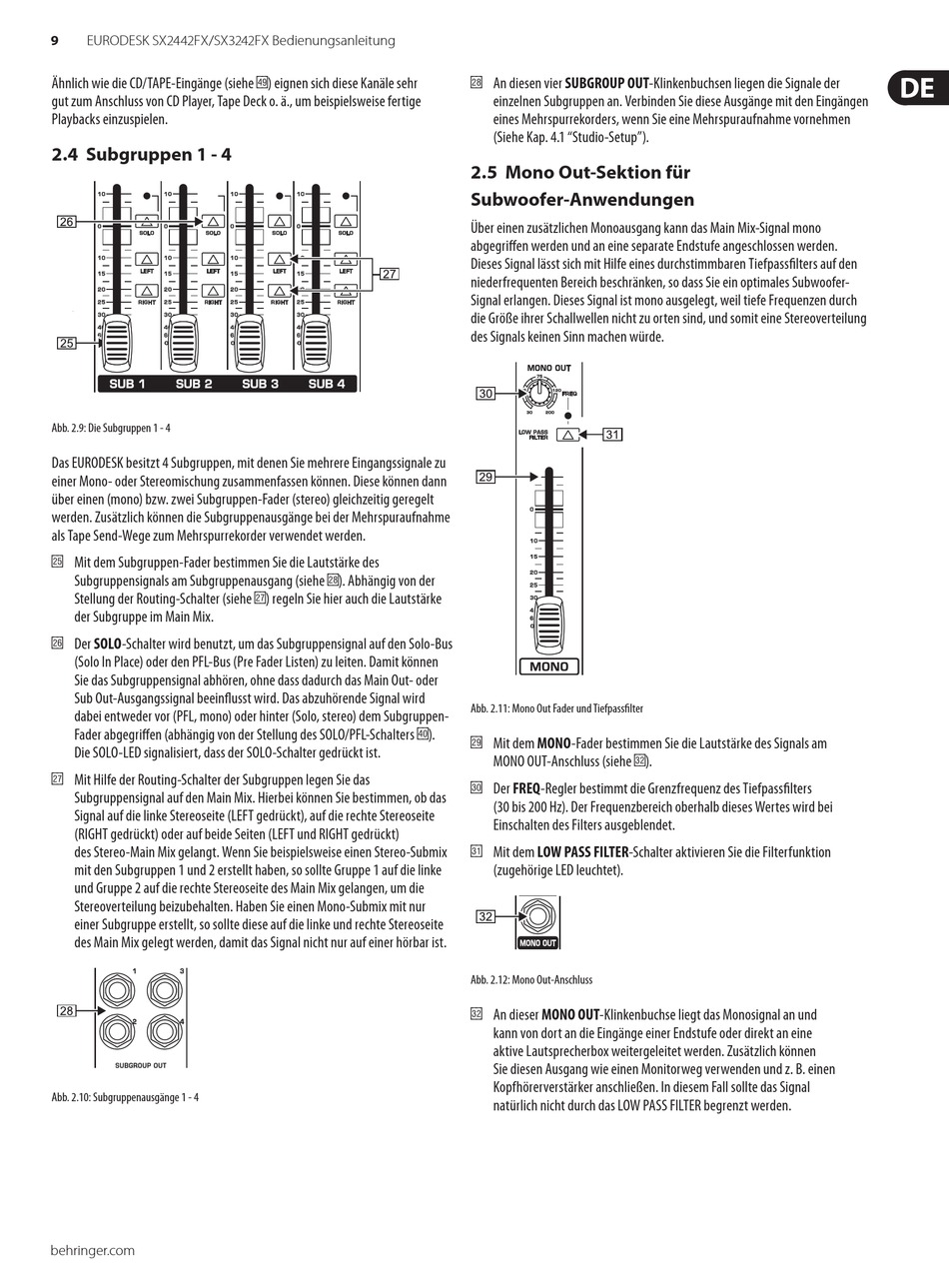

EURODESK SX2442FX/SX3242FX Bedienungsanleitung
Ähnlich wie die CD/TAPE-Eingänge (siehe ( 4 9) ) eignen sich diese Kanäle sehr
gut zum Anschluss von CD Player, Tape Deck o. ä., um beispielsweise fertige
Playbacks einzuspielen.
2.4

Subgruppen 1 - 4

Abb. 2.9: Die Subgruppen 1 - 4
Das EURODESK besitzt 4 Subgruppen, mit denen Sie mehrere Eingangssignale zu
einer Mono- oder Stereomischung zusammenfassen können. Diese können dann
über einen (mono) bzw. zwei Subgruppen-Fader (stereo) gleichzeitig geregelt
werden. Zusätzlich können die Subgruppenausgänge bei der Mehrspuraufnahme
als Tape Send-Wege zum Mehrspurrekorder verwendet werden.
Mit dem Subgruppen-Fader bestimmen Sie die Lautstärke des
[ 2 5]
Subgruppensignals am Subgruppenausgang (siehe ( 2 8) ) . Abhängig von der
Stellung der Routing-Schalter (siehe ( 2 7) ) regeln Sie hier auch die Lautstärke
der Subgruppe im Main Mix.
SOLO-Schalter wird benutzt, um das Subgruppensignal auf den Solo-Bus
Der
[ 2 6]
(Solo In Place) oder den PFL-Bus (Pre Fader Listen) zu leiten. Damit können
Sie das Subgruppensignal abhören, ohne dass dadurch das Main Out- oder
Sub Out-Ausgangssignal beeinflusst wird. Das abzuhörende Signal wird
dabei entweder vor (PFL, mono) oder hinter (Solo, stereo) dem Subgruppen-
Fader abgegriffen (abhängig von der Stellung des SOLO/PFL-Schalters ( 4 0) ) .
Die SOLO-LED signalisiert, dass der SOLO-Schalter gedrückt ist.
Mit Hilfe der Routing-Schalter der Subgruppen legen Sie das
[ 2 7]
Subgruppensignal auf den Main Mix. Hierbei können Sie bestimmen, ob das
Signal auf die linke Stereoseite (LEFT gedrückt), auf die rechte Stereoseite
(RIGHT gedrückt) oder auf beide Seiten (LEFT und RIGHT gedrückt)
des Stereo-Main Mix gelangt. Wenn Sie beispielsweise einen Stereo-Submix
mit den Subgruppen 1 und 2 erstellt haben, so sollte Gruppe 1 auf die linke
und Gruppe 2 auf die rechte Stereoseite des Main Mix gelangen, um die
Stereoverteilung beizubehalten. Haben Sie einen Mono-Submix mit nur
einer Subgruppe erstellt, so sollte diese auf die linke und rechte Stereoseite
des Main Mix gelegt werden, damit das Signal nicht nur auf einer hörbar ist.
Abb. 2.10: Subgruppenausgänge 1 - 4
behringer.com
An diesen vier SUBGROUP OUT-Klinkenbuchsen liegen die Signale der
[ 2 8]
einzelnen Subgruppen an. Verbinden Sie diese Ausgänge mit den Eingängen
eines Mehrspurrekorders, wenn Sie eine Mehrspuraufnahme vornehmen
(Siehe Kap. 4.1 "Studio-Setup").
2.5 Mono Out-Sektion für
Subwoofer-Anwendungen
Über einen zusätzlichen Monoausgang kann das Main Mix-Signal mono
abgegriffen werden und an eine separate Endstufe angeschlossen werden.
Dieses Signal lässt sich mit Hilfe eines durchstimmbaren Tiefpassfilters auf den
niederfrequenten Bereich beschränken, so dass Sie ein optimales Subwoofer-
Signal erlangen. Dieses Signal ist mono ausgelegt, weil tiefe Frequenzen durch
die Größe ihrer Schallwellen nicht zu orten sind, und somit eine Stereoverteilung
des Signals keinen Sinn machen würde.
Abb. 2.11: Mono Out Fader und Tiefpassfilter
Mit dem MONO-Fader bestimmen Sie die Lautstärke des Signals am
[ 2 9]
MONO OUT-Anschluss (siehe ( 3 2) ) .
FREQ-Regler bestimmt die Grenzfrequenz des Tiefpassfilters
Der
[ 3 0]
(30 bis 200 Hz). Der Frequenzbereich oberhalb dieses Wertes wird bei
Einschalten des Filters ausgeblendet.
Mit dem LOW PASS FILTER-Schalter aktivieren Sie die Filterfunktion
[ 3 1]
(zugehörige LED leuchtet).
Abb. 2.12: Mono Out-Anschluss
MONO OUT-Klinkenbuchse liegt das Monosignal an und
An dieser
[ 3 2]
kann von dort an die Eingänge einer Endstufe oder direkt an eine
aktive Lautsprecherbox weitergeleitet werden. Zusätzlich können
Sie diesen Ausgang wie einen Monitorweg verwenden und z. B. einen
Kopfhörerverstärker anschließen. In diesem Fall sollte das Signal
natürlich nicht durch das LOW PASS FILTER begrenzt werden.
