Herzlichen Dank, dass Sie das EURODESK SX3282 Misch-
pult gewählt haben. Ihr neues EURODESK Pult bietet eine
unglaubliche Klangqualität und zahlreiche Features, inklusive
32 Eingänge, 24 XENYX Mikrofon-Preamps mit +48V Phan-
tomspannung, warmer und musikalischer "britischer" EQ,
mehrere Routing-Optionen u. v. m. Diese Funktionen sind in ein
robustes Gerät gepackt, das jahrelang und störungsfrei als Herz
und Seele Ihres Studios, Ihrer Live-PA oder Ihres Monitor-Rigs
dienen kann.
Aber warum soll man sich mit Handbüchern abmühen? Wir
wissen, dass Sie sofort loslegen möchten, und dennoch sollten
Sie dieses Handbuch sorgfältig lesen und es als begleitende Re-
ferenz griffbereit aufbewahren. Diese Anleitungen zeigen Ihnen
alle internen Funktionen, Tipps und Tricks, die Sie benötigen,
um den bestmöglichen Klang mit Ihrem neuen EURODESK
Pult zu kreieren.
Schließlich dreht sich alles um Ihren Sound.
Dieses Handbuch ist in Englisch, Deutsch, Französisch,
Spanisch, Italienisch, Russisch, Polnisch, Holländisch, Finnisch,
Schwedisch, Dänisch, Portugiesisch, Griechisch, Japanisch und
Chinesisch erhältlich. Eventuell gibt es auch aktuellere
Versionen dieses Dokuments. Um diese herunterzuladen,
besuchen Sie bitte die entsprechende Produktseite unter:
www.behringer.com
A50 95230 09002

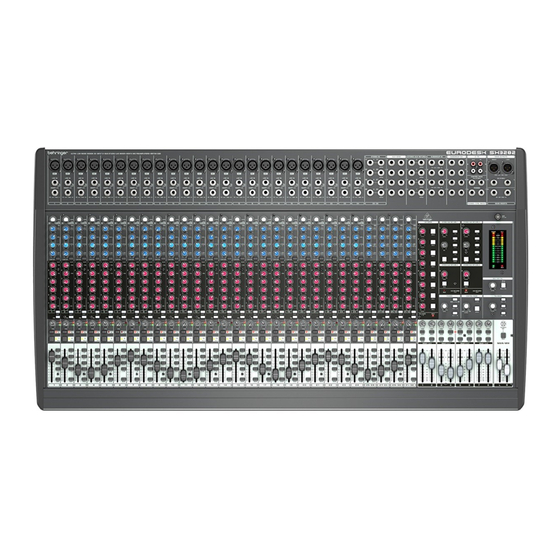

EURODESK SX3282
Ultra-Low Noise Design
32-Input 8-Bus Studio/
Live Mixer with XENYX Mic
Preamplifiers and British EQs
Inhaltsverzeichnis
Danke ............................................................................ 1
Wichtige Sicherheitshinweise .................................... 2
1. Einführung ............................................................... 3
2. SX3282-Überblick ................................................... 6
3. Monoeingangskanäle ............................................ 7
4. Stereoeingangskanäle ........................................... 8
5. Subgruppen und Inserts ........................................ 9
6. Main-Sektion ......................................................... 10
7. Anschlüsse ............................................................. 13
8. Einstellungen ........................................................ 15
9. Steckfeldtechnik ................................................... 16
10. Praxis .................................................................... 18
11. Technischer Hintergrund ................................... 23
12. Erweiterungen .................................................... 24
13. Modifikation ....................................................... 24
14. Technische Daten ................................................ 26
Zugelassener Verzicht ............................................... 27
Garantie ...................................................................... 28
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Behringer EURODESK SX3282
Inhaltszusammenfassung für Behringer EURODESK SX3282
-
Seite 1: Inhaltsverzeichnis
Live Mixer with XENYX Mic Preamplifiers and British EQs Danke Inhaltsverzeichnis Herzlichen Dank, dass Sie das EURODESK SX3282 Misch- Danke ................1 pult gewählt haben. Ihr neues EURODESK Pult bietet eine Wichtige Sicherheitshinweise ........2 unglaubliche Klangqualität und zahlreiche Features, inklusive 1. -
Seite 2: Wichtige Sicherheitshinweise
EURODESK SX3282 Bedienungsanleitung Wichtige Sicherheitshinweise Lesen Sie diese Hinweise. { 1 } Bewahren Sie diese Hinweise auf. { 2 } Beachten Sie alle Warnhinweise. { 3 } Befolgen Sie alle Bedienungshinweise. { 4 } Betreiben Sie das Gerät nicht in der Nähe von Wasser. -
Seite 3: Einführung
Bitte wenden Sie Schicken Sie das Gerät bei eventuellen Beschädigungen ◊ sich direkt an den BEHRINGER-Händler, bei dem Sie Ihr Gerät NICHT an uns zurück, sondern benachrichtigen Sie unbe- gekauft haben. Falls Ihr BEHRINGER-Händler nicht in der dingt zuerst den Händler und das Transportunternehmen,... - Seite 4 EURODESK SX3282 Bedienungsanleitung Support-Bereich unserer Website http://www.behringer.com finden Sie die entsprechenden Kontaktadressen. Ist Ihr Gerät mit Kaufdatum bei uns registriert, erleichtert dies die Abwicklung im Garantiefall erheblich. Vielen Dank für Ihre Mitarbeit!
- Seite 5 EURODESK SX3282 Bedienungsanleitung...
-
Seite 6: Sx3282-Überblick
EURODESK SX3282 Bedienungsanleitung SX3282-Überblick Subgruppen Damit die Arbeit mit dem SX3282 bei jeder Aufgabenstellung Systemarchitektur zum Vergnügen wird, ist jede der acht Monosubgruppen mit Das SX3282 ist ein typisches “Split”-Mischpult, d.h. die Ein- einem PANORAMA-Regler und einem SOLO-Schalter ausge- gangs- und Ausgangssignale sind auf der Bedienoberfläche stattet. -
Seite 7: Monoeingangskanäle
EURODESK SX3282 Bedienungsanleitung gen (Peak, ) . Dies ist besonders dann von Bedeutung, wenn Die Clip-LEDs sollten niemals aufleuchten! Falls sie es ◊ ( 1 0) Sie mit extremen EQ-Einstellungen arbeiten oder einen exter- doch tun, reduzieren Sie den Pegel, indem Sie entweder... -
Seite 8: Routing, Fader-Einstellung Und Muting
EURODESK SX3282 Bedienungsanleitung Stereoeingangskanäle dB. Eine so starke Signalanhebung wird normalerweise nur dann benötigt, wenn der Kanal-Fader auf -15 dB oder noch weniger eingestellt ist. In diesem Fall ist fast ausschließlich Jeder Stereokanal verfügt über zwei Line-Pegeleingänge auf das Effektsignal zu hören. Bei den meisten Mischpulten muss Klinkenbasis für den rechten und linken Kanal. -
Seite 9: Subgruppen Und Inserts
EURODESK SX3282 Bedienungsanleitung auf Rechtsanschlag, so wird lediglich der rechte Signalanteil Ausgang dann auf getrennten Buchsen aufliegen und dem- des Stereosignals auf die angewählten Busse weitergeleitet, der entsprechend vielseitiger zu verwenden sind. Außerdem linke Anteil dagegen ausgeblendet. können Sie die nützliche Verbindung aus Abb. 5.3 herstel- len, ohne sich erst ein Spezialkabel löten zu müssen. -
Seite 10: Main-Sektion
EURODESK SX3282 Bedienungsanleitung Subgruppe 1 Mikrofon Insert Send Spitze Ring Kanal 1 Subgruppe 1 Eingang Insert Kanal X Insert Return Abb. 5.3: Hinzufügen von EQ zu Subgruppensignalen Abb. 5.2: Einschleifen eines externen EQ/ mit Hilfe von Inserts Dynamikprozessors hinter dem Kanal-EQ... - Seite 11 Der Ausgangspegel der Kopfhörerausgänge wird durch den Schalter gedrückt wird. LEVEL-Regler bestimmt. Er ist ausreichend hoch, um ( 2 4) Kopfhörer direkt anzuschließen. Für größere Studios und eine größere Anzahl von Kopfhörern empfiehlt sich jedoch ein externer Kopfhörerverstärker wie der BEHRINGER...
- Seite 12 EURODESK SX3282 Bedienungsanleitung POWERPLAY PRO-XL HA4700, der auch eine getrennte Laut- Der Anschluss eines HiFi-Verstärkers (mit Quellenanwahl ◊ stärkeeinstellung für jeden Kopfhörer erlaubt. für Phono, CD, Tape, usw.) an den 2-Track-Eingang erleich- tert Ihnen das Abhören einer Vielzahl unterschiedlicher SOLO/PFL Signale ohne Änderung der Verkabelung.
-
Seite 13: Anschlüsse
EURODESK SX3282 Bedienungsanleitung Anschlüsse Subgruppen Inserts (Einschleifpunkte) Zum Einschleifen in die Subgruppensignale. Klinkenbuch- SX3282 Rückseite sen, unsymmetrisch, Ein- und Ausgang (Send und Return) auf derselben Buchse, Spitze = Ausgang, Ring = Eingang, Schaft = Masse/Schirm. Phantomspeisungsschalter Zur Versorgung von Kondensatormikrofonen steht +48 V DC Phantomspeisung zur Verfügung. -
Seite 14: Steckerbelegung
EURODESK SX3282 Bedienungsanleitung 7.2.1 Steckerbelegung Abb. 7.4: Kopfhörer-Stereoklinkenstecker Abb. 7.1: 6,3-mm-Monoklinkenstecker Abb. 7.2: 6,3-mm-Stereoklinkenstecker Abb. 7.5: Direktausgangs-Kabel Abb. 7.3: Insert-Send-Return-Stereoklinkenstecker Abb. 7.6: XLR-Verbindungen... -
Seite 15: Einstellungen
EURODESK SX3282 Bedienungsanleitung rumente mit tiefem Frequenzspektrum aufnehmen wollen Alle Ausgänge sind erdfrei ausgeführt (von der Netzerde ◊ (Bass, Bass Drum). abgekoppelt), um das Auftreten von Brummschleifen zu Schalten Sie den CHANNEL MODE-Schalter auf PFL unterbinden. nicht gedrückt). Beachten Sie bitte, dass alle Geräte unbedingt geerdet sein ◊... -
Seite 16: Steckfeldtechnik
EURODESK SX3282 Bedienungsanleitung der Arbeitsumgebung (Studio oder live) bzw. von Ihren Arbeits- Hierbei sind die Kontakte der beiden hinteren Klinkenbuchsen gewohnheiten ab. miteinander verbunden. Wird ein Klinkenstecker in die vordere, obere Buchse gesteckt, so wird das hinten laufende Signal nicht Steckfeldtechnik unterbrochen. - Seite 17 Störung der Leitung kommen. Um digitale Signale zu verwalten, Gründen der Übersichtlichkeit und Platzersparnis liegen in den benutzen Sie den BEHRINGER ULTRAMATCH PRO SRC2496, Modulen 9 bis 16 die Direct Outs sowohl oben als auch unten der eigens für diese und weitere nur digitale Signale betreffen- auf.
-
Seite 18: Vernetzungsprobleme
Frequenzen mit einem grafischen – oder besser parametri- den Schutzleiter an einem Netzkabel auf, um ein 50 Hz-Brum- schen – Equalizer herauszufiltern (z.B. mit dem BEHRINGER men zu eliminieren; trennen Sie lieber bei einem oder mehreren ULTRACURVE PRO DEQ2496, der all dies und noch wesentlich Audiokabeln den Schirm auf. - Seite 19 EURODESK SX3282 Bedienungsanleitung Subgruppe/ mono/ Channel mono/ Inputs Source Subgroup/Track Mic/Line stereo Eingangskanäle Signalquelle Bandspur Mic/Line stereo Vocals Aux Output 7 > Effekt 5 Backing Vocals Aux Output 8 > Effekt 6 Backing Vocals Backing Vocals > Graphic EQ (Insert) Mix Output L >...
- Seite 20 EURODESK SX3282 Bedienungsanleitung einem späteren Zeitpunkt noch benötigt wird, um der Mischung Subgruppe/ mono/ zusätzliche Farbe zu verleihen. Eingangskanäle Signalquelle Bandspur Mic/Line stereo In diesem Fall ist die einfachste Lösung, dem Sänger den Main Synthesizer 2 Mix auf den Kopfhörer zu geben. Sollten Sie (oder der Sänger) Synthesizer 3 damit nicht gut zurechtkommen, können Sie mit einem einfa-...
- Seite 21 EURODESK SX3282 Bedienungsanleitung Sie in diesem Stadium die Bandrückwege mono abhören (Schal- Subgruppe/ mono/ ) , damit Sie Kick Drum und Snare richtig hören können. ( 2 7) Eingangskanäle Signalquelle Bandspur Mic/Line stereo Wenn Sie auf Analogband mit Timecode arbeiten, lassen Sie...
- Seite 22 EURODESK SX3282 Bedienungsanleitung 10.5 Grundeinstellung der Mehrspurmaschine Stellen Sie die Mehrspurmaschine so ein, dass alle Spuren Subgruppe/ mono/ aufnahmebereit sind und bei gestopptem Band die Eingänge Eingangskanäle Signalquelle Bandspur Mic/Line stereo abgehört werden können (nach der Aufnahme sollten die betref- Bläser Guide 4...
-
Seite 23: Spurplan (Track Sheet)
EURODESK SX3282 Bedienungsanleitung 10.7 Spurplan (Track Sheet) Umständen mit der zweitbesten Lösung zufriedengeben, haben Bei der Kanalbelegung sollten Sie sich ein sinnvolles Schema dafür aber eine bessere Signaltrennung im Mix. Richtig penet- erarbeiten, das Sie immer beibehalten. Z.B. sollten Bass Drum, rante Frequenzen müssen mit einem Notch-Filter ausgeblendet... -
Seite 24: Erweiterungen
EURODESK SX3282 Bedienungsanleitung Effektrückweg aufgedreht werden. SX3282 erhalten, kann also um einige dB geringer ausfallen als In 99% aller Fälle liegt das Problem beim Effektgerät: Entwe- die der übrigen Kanäle. der ist das Signal verzerrt (Eingangsverstärkung zu hoch) oder Modifikation verrauscht (Eingangsverstärkung zu niedrig). - Seite 25 EURODESK SX3282 Bedienungsanleitung Abb. 13.2: Aux Send > Pre-EQ-Modifikation in den Kanälen 25/26 bis 31/32...
-
Seite 26: Technische Daten
Kanalübersprechen -95 dB @ 1 kHz Subgruppen Die Fa. BEHRINGER ist stets bemüht, den höchsten Qualitätsstandard zu sichern. Erforderliche Modifikationen werden ohne vorherige Ankündigung vorgenommen. Technische Daten und Rauschen Erscheinungsbild des Gerätes können daher von den genannten Angaben oder Abbildungen... -
Seite 27: Zugelassener Verzicht
Produkte sind nur über autorisierte Händler erhältlich. Distributoren und Händler sind keine Handlungsbevollmächtigten von BEHRINGER und haben keinerlei Befugnis, BEHRINGER in irgendeiner Weise, sei es ausdrücklich oder durch schlüssiges Handeln, rechtlich zu binden. Diese Bedienungsanleitung ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck dieser Anleitung, auch auszugsweise, und jede Wiedergabe der Abbildungen, auch in verändertem Zustand, ist nur mit schriftlicher Zustimmung der Firma... -
Seite 28: Garantie
Firma BEHRINGER dem Kunden nach eigenem Ermessen die Kosten Garantieansprüchen berechtigt, sind die Kosten der Überprüfungsleistung für diese in Rechnung stellen. Für den Fall, dass sich BEHRINGER dazu vom Kunden zu tragen. entscheidet, das Gerät zu ersetzen, gilt diese Garantie für das Ersatzgerät Produkte ohne Garantieberechtigung werden nur gegen Kostenübernahme... - Seite 29 EURODESK SX3282 Bedienungsanleitung...
- Seite 30 Dieses Handbuch ist in Englisch, Deutsch, Französisch, Spanisch, Italienisch, Russisch, Polnisch, Holländisch, Finnisch, Schwedisch, Dänisch, Portugiesisch, Griechisch, Japanisch und Chinesisch erhältlich. Eventuell gibt es auch aktuellere Versionen dieses Dokuments. Um diese herunterzuladen, besuchen Sie bitte die entsprechende Produktseite unter: www.behringer.com...
