6 Anschluss
6.11.4 Signalquelle an X11 anschließen
Voraussetzungen:
☐ Die Signalquelle muss für den Anschluss an die digitalen Eingänge technisch geeignet sein (siehe Kapitel 12,
Seite 81).
☐ Die angeschlossene digitale Signalquelle weist eine sichere Trennung zum Netzpotential auf. Beim Anschluss der
digitalen Signalquelle wird der potentialfreie Kontakt oder ein externer potentialfreier Kontakt genutzt.
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe Kapitel 6.3,
Seite 29).
Vorgehen:
1. Das Anschlusskabel an die digitale Signalquelle anschließen (siehe Anleitung des Herstellers).
2. Das Anschlusskabel an den mitgelieferten 4‑poligen Stecker anschließen. Dabei sicherstellen, dass die Leiter
vollständig bis zur Isolierung in den Klemmstellen stecken.
3. Den 4-poligen Stecker in die Buchse X11 des Produkts stecken. Dabei die Pin‑Belegung beachten.
4. Sicherstellen, dass der Stecker fest sitzt.
5. Sicherstellen, dass alle Leiter korrekt angeschlossen sind.
6. Sicherstellen, dass die Leiter fest in den Klemmstellen stecken.
6.12

Anschluss an das Multifunktionsrelais X12/X13

6.12.1 Digitaler Ausgang X12/X13 (MFR)

Das Multifunktionsrelais (MFR) ist ein digitaler Ausgang, der anlagenspezifisch konfiguriert werden kann. Die 3
digitalen Ausgänge X12 und X13 sind Wechselkontakte, über die geeignete Gegenstellen angesteuert werden
können.
In einem System mit mehreren SMA Data Managern müssen Sie den Anschluss an das Multifunktionsrelais des System
Managers vornehmen.

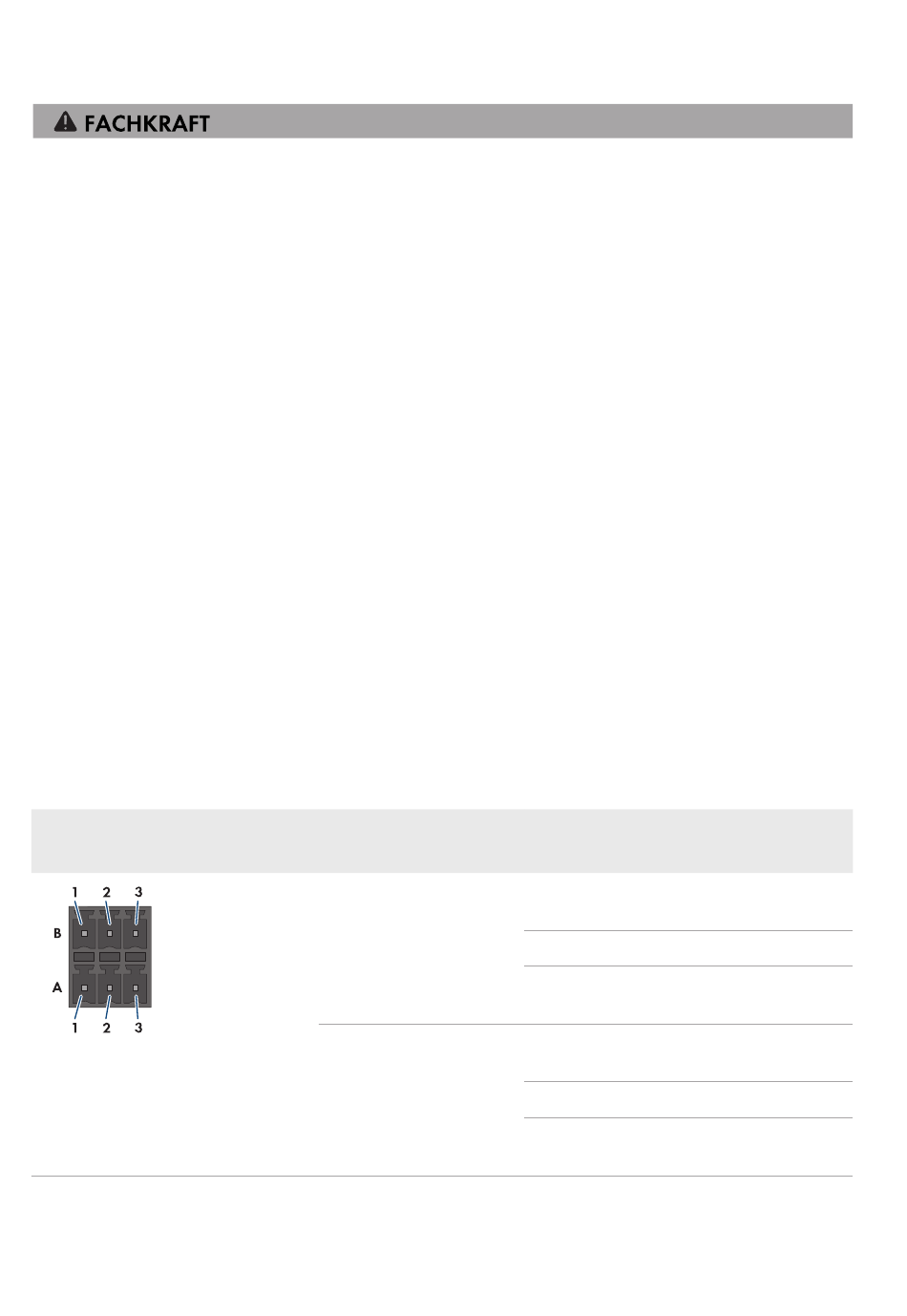

6.12.2 Pin-Belegung X12 (MFR)

Digitaler Ausgang X12
42
EDMM-20-BE-de-12
Reihe
(Benutzeroberfläche)
B
(Digitaler Ausgang 4 /
MFR 4)
A
(Digitaler Ausgang 3 /
MFR 3)
SMA Solar Technology AG
Pin
Belegung
1
NO (im Ruhezustand Kontakt ge-
öffnet)
2
COM (gemeinsamer Kontakt)
3
NC (im Ruhezustand Kontakt ge-
schlossen)
1
NO (im Ruhezustand Kontakt ge-
öffnet)
2
COM (gemeinsamer Kontakt)
3
NC (im Ruhezustand Kontakt ge-
schlossen)
