6 Anschluss
6.6.2

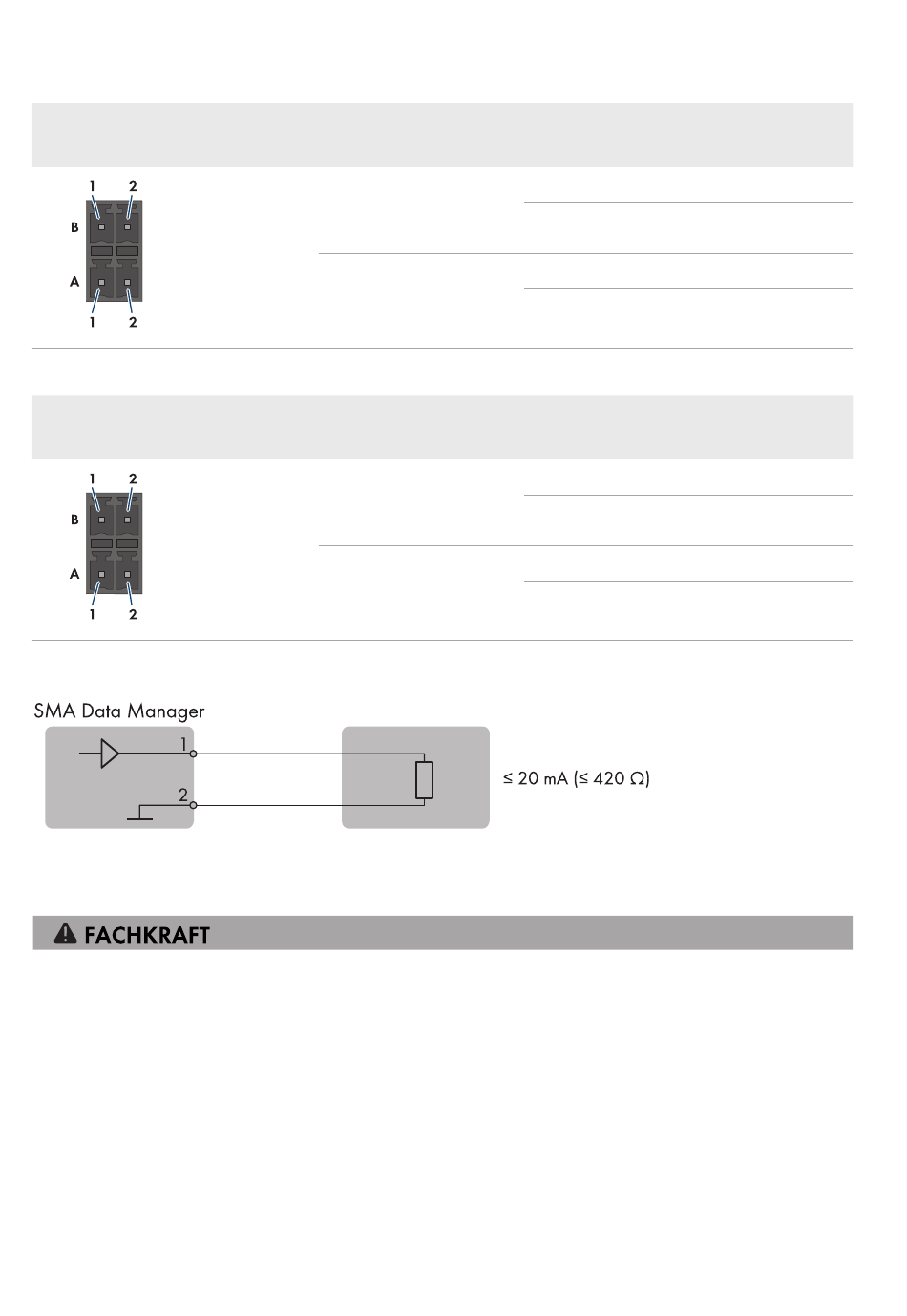

Pin-Belegung X4

Analoger Ausgang X4
6.6.3

Pin-Belegung X5

Analoger Ausgang X5
6.6.4 Verschaltungsübersicht X4/X5
Abbildung 10: Anschluss einer analogen Gegenstelle
6.6.5 Gegenstelle an X4/X5 anschließen
Voraussetzungen:
☐ Die Gegenstelle muss für den Anschluss an die analogen Ausgänge technisch geeignet sein (siehe Kapitel 12,
Seite 81).
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe Kapitel 6.3,
Seite 29).
Vorgehen:
1. Das Anschlusskabel an die analoge Gegenstelle anschließen (siehe Anleitung des Herstellers).
2. Das Anschlusskabel abmanteln.
3. Den Kabelschirm auf den Kabelmantel umschlagen.
4. Die Adern abisolieren.
32 EDMM-20-BE-de-12
Reihe
(Benutzeroberfläche)
B
(Analoger Ausgang 2 /
AO 2)
A
(Analoger Ausgang 1 /
AO 1)
Reihe
(Benutzeroberfläche)
B
(Analoger Ausgang 4 /
AO 4)
A
(Analoger Ausgang 3 /
AO 3)
SMA Solar Technology AG
Pin Belegung
1 Stromausgang (0 - 20 mA)
2 Masse (GND)
1 Stromausgang (0 - 20 mA)
2 Masse (GND)
Pin Belegung
1 Stromausgang (0 - 20 mA)
2 Masse (GND)
1 Stromausgang (0 - 20 mA)
2 Masse (GND)
