5 | Installation

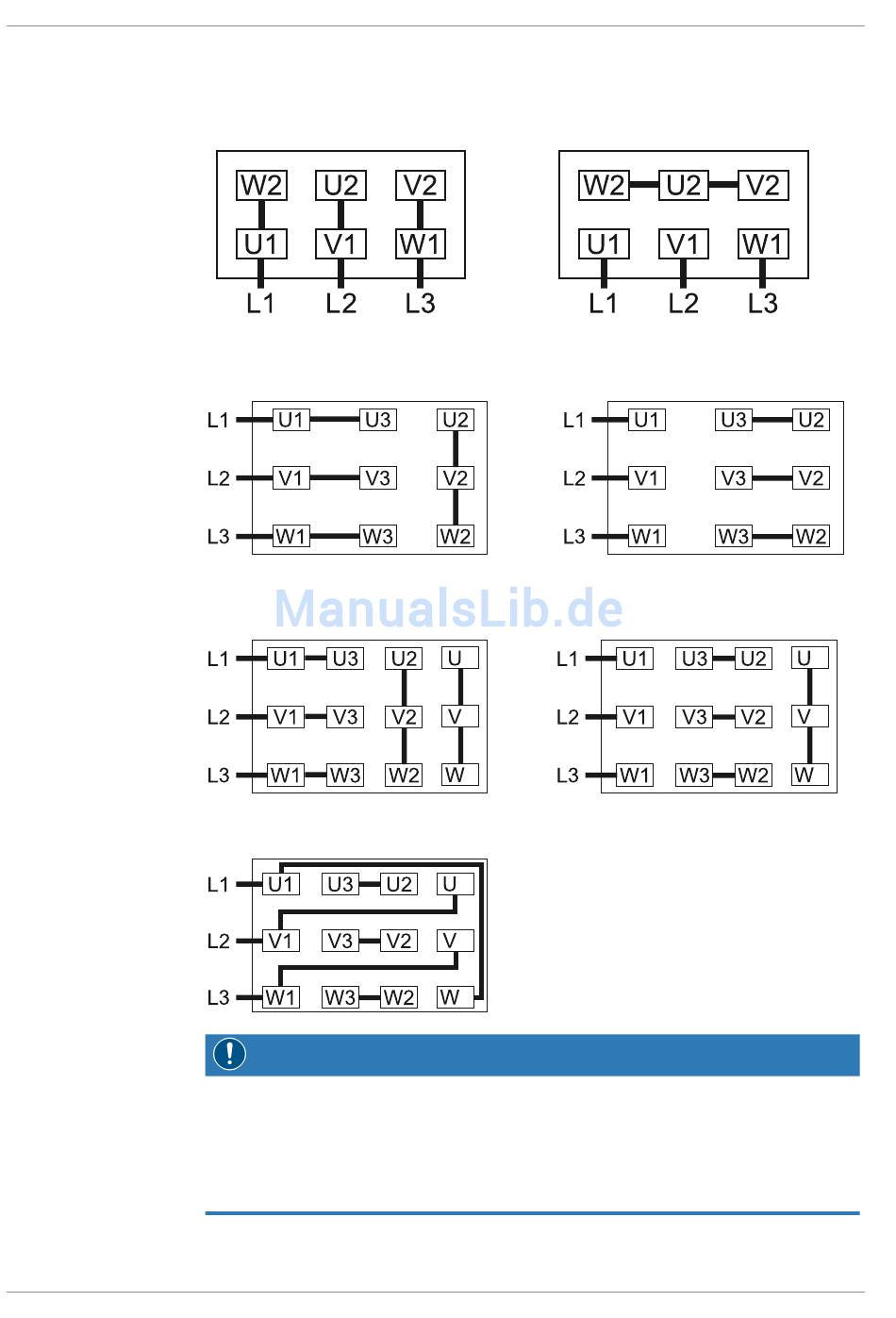

5.4.1 Schaltplan für dreiphasigen Motor
10 / 24
Dreieck-Schaltung (Niederspannung):
Doppelstern-Schaltung, Multispannungs-
Motor mit 9 Pins (Niederspannung):
Doppelstern-Schaltung, Multispannungs-
Motor mit 12 Pins (Niederspannung):
Dreieck-Schaltung, Multispannungs-Motor mit 12 Pins (Mittelspannung):
ACHTUNG
Falsche Drehrichtung.
Gefahr der Beschädigung der Maschine.
• Beim Betrieb in falscher Drehrichtung kann die Maschine schon nach kurzer Zeit
schwer beschädigt werden. Stellen Sie vor der Inbetriebnahme sicher, dass die Dreh-
richtung korrekt ist.
• Bestimmen Sie die vorgesehene Drehrichtung anhand des aufgeklebten bzw. einge-
prägten Pfeils.
0870133275_MM1324AV,MM1202AV,MM1252AV,MM1322AV_A0001_IM_de
Stern-Schaltung (Hochspannung):
Stern-Schaltung, Multispannungs-Mo-
tor mit 9 Pins (Hochspannung):
Stern-Schaltung, Multispannungs-Motor
mit 12 Pins (Hochspannung):
