6

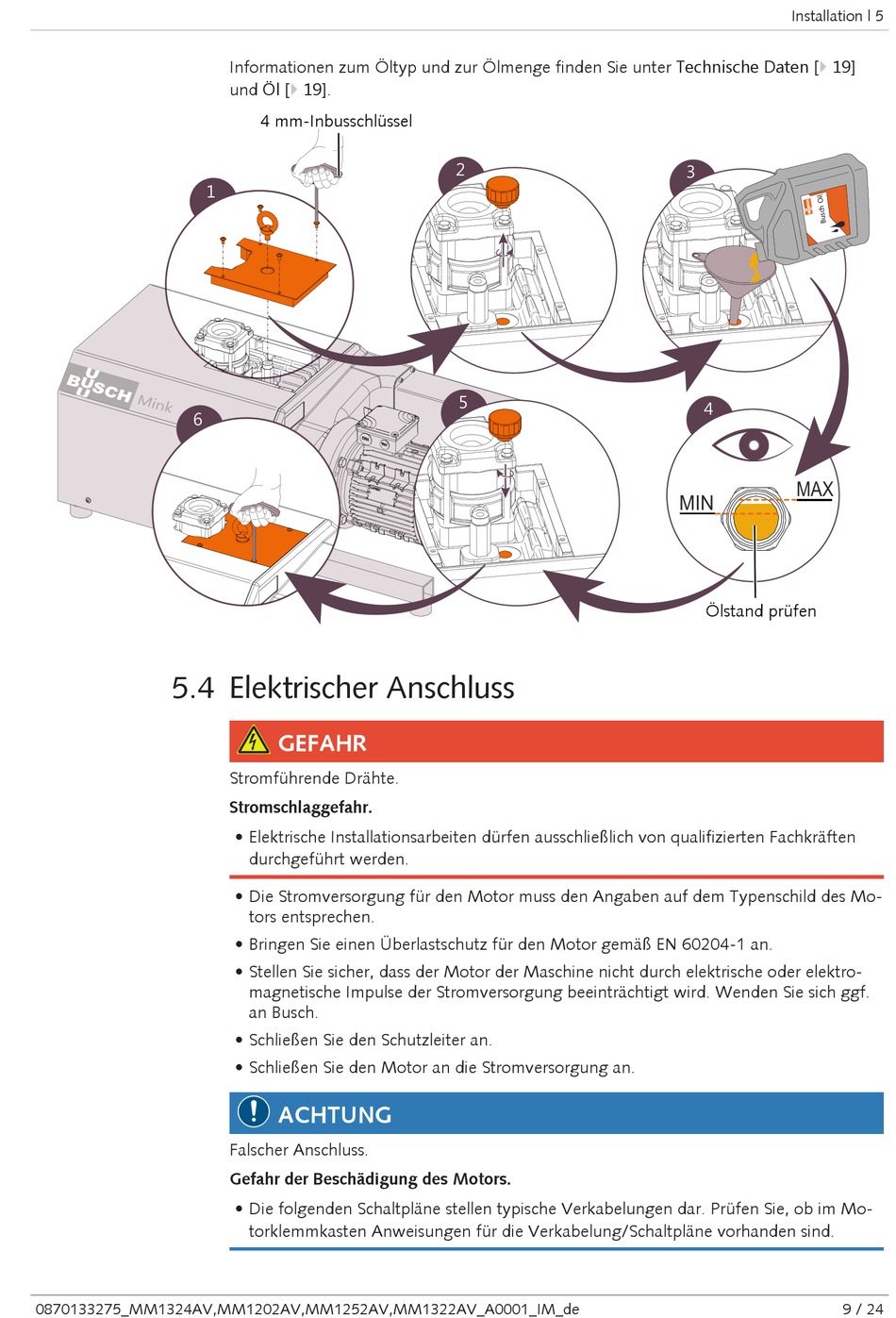

5.4 Elektrischer Anschluss

0870133275_MM1324AV,MM1202AV,MM1252AV,MM1322AV_A0001_IM_de
Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [} 19]
und Öl [} 19].
4 mm-Inbusschlüssel
1
GEFAHR
Stromführende Drähte.
Stromschlaggefahr.
• Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften
durchgeführt werden.
• Die Stromversorgung für den Motor muss den Angaben auf dem Typenschild des Mo-
tors entsprechen.
• Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an.
• Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektro-
magnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf.
an Busch.
• Schließen Sie den Schutzleiter an.
• Schließen Sie den Motor an die Stromversorgung an.
ACHTUNG
Falscher Anschluss.
Gefahr der Beschädigung des Motors.
• Die folgenden Schaltpläne stellen typische Verkabelungen dar. Prüfen Sie, ob im Mo-
torklemmkasten Anweisungen für die Verkabelung/Schaltpläne vorhanden sind.
2
5
Installation | 5
3
4
MAX
MIN
Ölstand prüfen
9 / 24
