Technische Daten/
OD Max
Produktübersicht
AOD / AODG-
Ausgang
Ansprechzeit
Versorgungsspannung U
1)
Stromaufnahme
Analogausgang
Alarmausgang
Kontrollausgang
Bank Eingang
Hold Eingang
Zero Reset Ein-
gang
5)
Zusatz-Features
Display
Schutzart
Umgebungstemperatur
Vibrationsfestigkeit
Stoßfestigkeit
Gewicht
Material
1) Bei Anschluss von 2 Sensorköpfen. Einschließlich analoger Spannungsausgang.
2) Ausgangsimpedanz 100 , Auflösung 1 mV
3) Lastimpedanz max. 300 , Auflösung 1,5 A
4) Restspannung max. 1,8 V
5) Durchschnittliche Tastzeit, Filter-Modus (Grenzfrequenz), arithmetische Berechnungen, Hold-Einstellung,
Sensorkopf Empfindlichkeitseinstellung, Timer-Funktion, Memory-Funktion, Memory-Bank-Funktion, auto
Zero, Reset
6) Nicht kondensierend
7) Doppelte Amplitude 1,5 mm, 2 h für Achsen XYZ
SICK AG

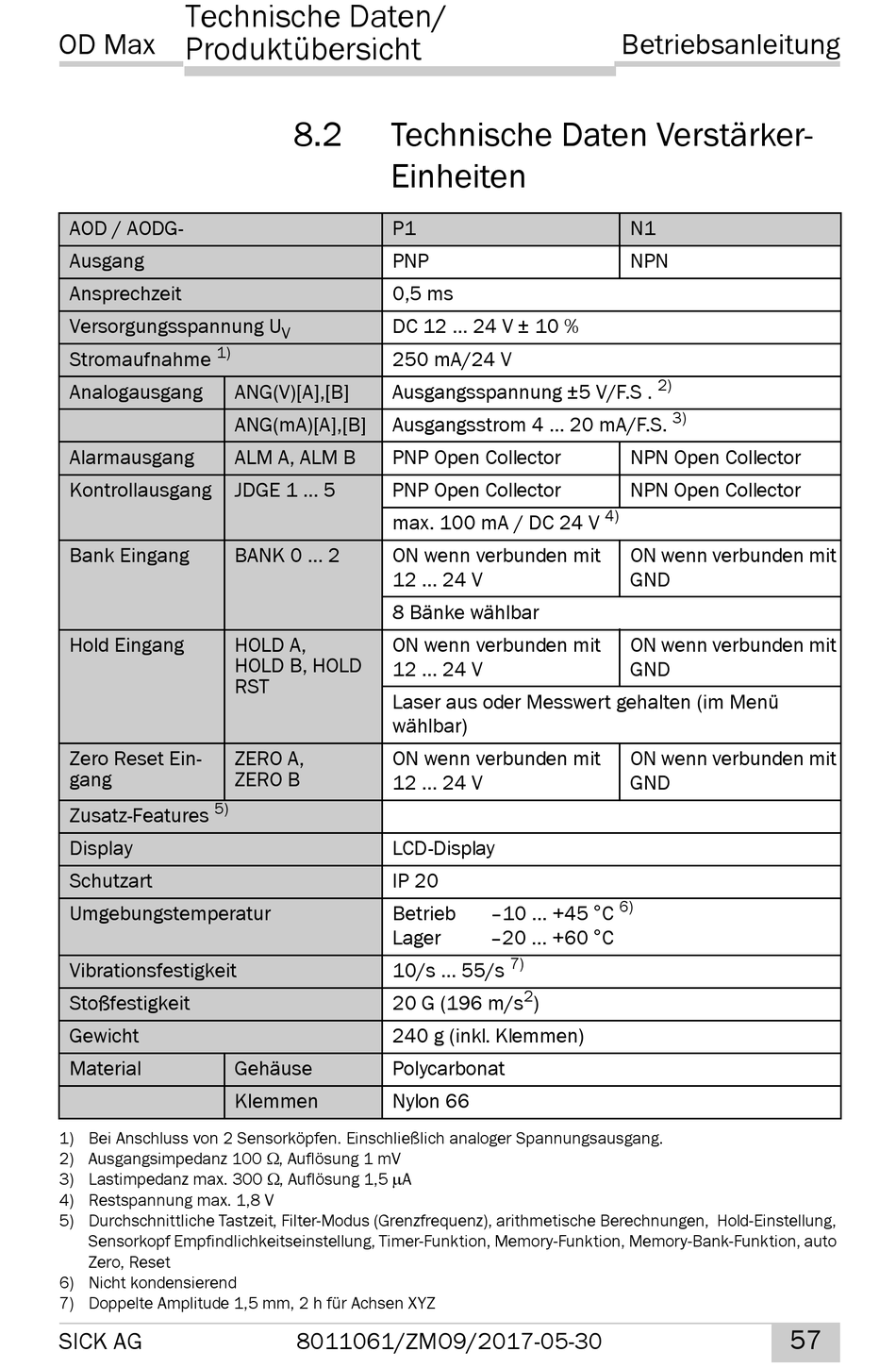

8.2 Technische Daten Verstärker-
Einheiten
P1
PNP
0,5 ms
DC 12 ... 24 V ± 10 %
V
250 mA/24 V
ANG(V)[A],[B] Ausgangsspannung ±5 V/F.S .
ANG(mA)[A],[B] Ausgangsstrom 4 ... 20 mA/F.S.
ALM A, ALM B PNP Open Collector
JDGE 1 ... 5 PNP Open Collector
max. 100 mA / DC 24 V
BANK 0 ... 2 ON wenn verbunden mit
12 ... 24 V
8 Bänke wählbar
HOLD A, ON wenn verbunden mit
HOLD B, HOLD
12 ... 24 V
RST
Laser aus oder Messwert gehalten (im Menü
wählbar)
ZERO A, ON wenn verbunden mit
ZERO B
12 ... 24 V
LCD-Display
IP 20
Betrieb
Lager
10/s ... 55/s
20 G (196 m/s
240 g (inkl. Klemmen)
Gehäuse Polycarbonat
Klemmen Nylon 66
8011061/ZMO9/2017-05-30
Betriebsanleitung
N1
NPN
2)
NPN Open Collector
NPN Open Collector
4)
ON wenn verbunden mit
GND
ON wenn verbunden mit
GND
ON wenn verbunden mit
GND
6)
–10 ... +45 °C
–20 ... +60 °C
7)
2
)
3)
57
