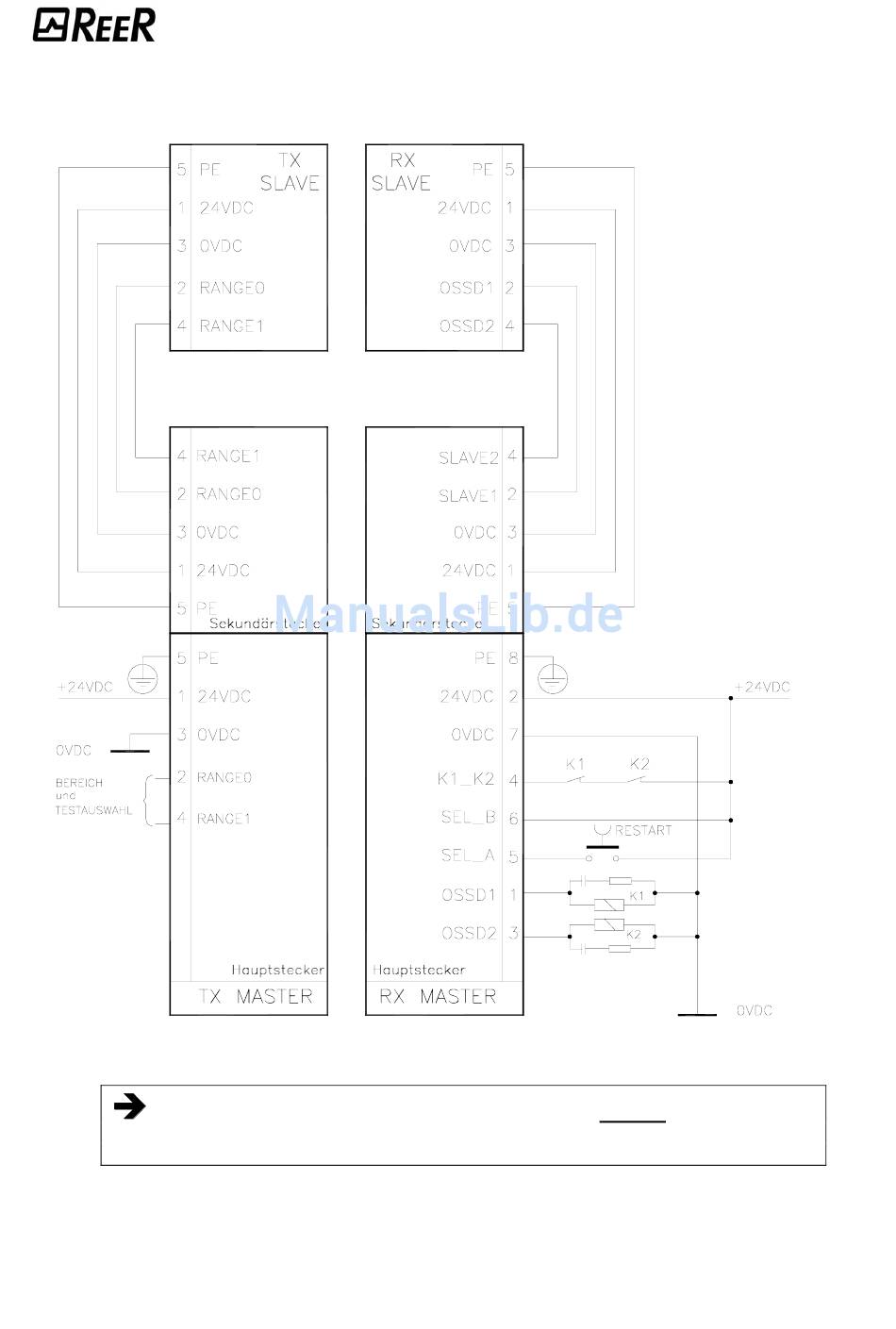

Beispiele für MASTER-SLAVE Anschlüsse in MANUELLER
BETRIEBSART mit externen Schützen K1-K2
(Rif. Tabelle 2)
Bild 12
Für ein richtiges Funktionieren der Lichtschranke müssen die Stifte 2 und 4
des Senders verbunden werden wie in der Tabelle 2 auf Seite 11 und im
Abschnitt TESTFUNKTION auf Seite 25 angegeben.
