Non lasciare l'apparecchio collegato alla batteria per più
di due settimane senza corrente solare e / o di rete.
Un LED verde / rosso indica la funzione del'apparecchio.
Per il pannello è disponibile un pannello idoneo. Rivolgersi al
proprio rivenditore. Sul pannello è integrato un interruttore
principale. Dopo il collegamento del pannello, l'interruttore
principale separato diventa privo di funzione.
Se il caricabatterie viene fatto funzionare insieme ad un
sensore temperatura batteria, il caricabatterie regola auto-
maticamente la tensione di carica in base alla temperatura
d'esercizio. In questo modo si ottiene una carica della batteria
particolarmente efficace e delicata. Se non si utilizza un sen-
sore temperatura, il caricabatterie regola il processo di carica
con una temperatura batteria di 20 °C.
L'apparecchio è stato progettato per funzionare ad una tem-
peratura ambiente fino a 35 °C. Se la temperatura all'interno
dell'apparecchio aumenta a causa di una circolazione insuffi-
ciente dell'aria o di una temperatura ambiente troppo alta, la
corrente di carica si riduce. Superando la temperatura max.
della scatola di 80 °C, si interrompe il caricamento della bat-
teria. Dopo che l'apparecchio si è raffreddato al di sotto di
70 °C, si riattiva in automatico il processo di carica.

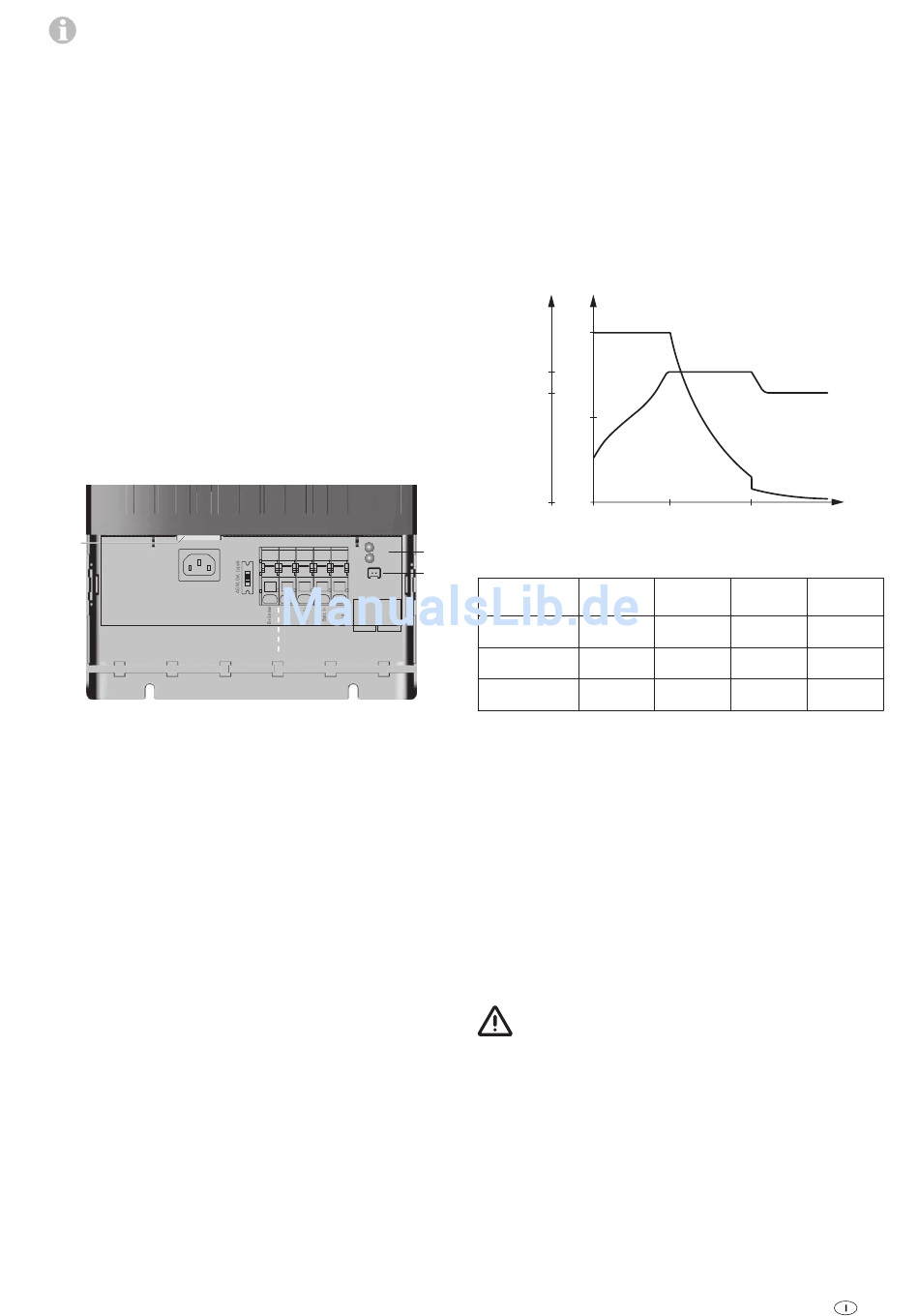

Collegamenti / Fusibili
X0
L PE N
10 A 250 V ~
H1 Indicazione del funzionamento LED
S 1 Commutatore per il tipo di batteria –
AGM, Gel, Liquid (elettrolito liquido)
X0 Collegamento a spina dispositivi di raffreddamento 230 V ~
Collegamenti 12 V
X1 Cavo di carica batteria I e batteria II
X2 Ingresso B + circuito di misura della batteria II
Collegamenti
X3 Collegamento del sensore temperatura Truma (opzionale)
X4 TIN-Bus per collegamento pannello controllo della carica
(opzionale)
Indicazione del funzionamento
Il LED verde (H1) segnala il processo di carica. Mediante il
LED rosso (H1) vengono indicati i guasti come codice lampeg-
giante – vedi «Istruzioni per la ricerca degli errori».
Processo di carica
Batteria d'alimentazione (batteria II)
Il caricabatterie automatico è dotato di una protezione elet-
tronica contro l'inversione della polarità.Soltanto quando la
batteria è correttamente collegata ed è presente una tensione
minima di 1,2 V viene attivata la corrente di carica. Durante il
processo di carica, la tensione della batteria viene sorvegliata
costantemente dal circuito di misura B+. Il processo di carica
ha luogo secondo la linea caratteristica di carica con la perdita
minima di potenza (vedi «Linea caratteristica di carica»).
Charge
Fail
Temp
TIN-Bus
S1
X2 X1 X4
Batteria d'avviamento (batteria I)
Se è presente energia in ecceddenza la batteria I viene caricata.
Messa in funzione
L'apparecchio è in funzione non appena è stato effettuato
il collegamento alla rete d'alimentazione in corrente alterna
230 V.
Linea caratteristica di carica
HL = Fase di carica principale
NL = Fase di post-carica
EL = Carica di mantenimento
U[V] I[%]
100
U
1
U
2
50
0 0
Tensioni di carica (a 20 °C)
H1
X3
Tipo batteria HL – U
Liquido 14,4 V
Gel 14,4 V
AGM 14,5 V
Sostituzione fusibili
I fusibili difettosi devono essere sostituiti con fusibili dello
stesso modello, dopo aver eliminato l'errore.
Rimuovere la copertura del vano morsetti
Sbloccare la copertura del vano morsetti premendo contem-
poraneamente sulle due linguette e rimuovere (vedi pagina 2,
fig. A).
Per rimontare la copertura, spingere e far incastrare le due lin-
guette nella fessura della scatola.
Manutenzione
Prima di tutti i lavori di manutenzione all'apparecchio,
disinserire assolutamente l'alimentazione elettrica su
tutti i poli.
Pulire l'apparecchio e le feritoie di ventilazione con un panno
asciutto e antipilling.
Smaltimento
L´apparecchio deve essere smaltito secondo le disposizioni
amministrative del rispettivo paese d´utilizzo. Rispettare le leg-
gi e le normative nazionali (in Germania, ad esempio, la legge
sulla rottamazione di veicoli usati).
I
U
HL NL
NL NL t[h]
1
14,4 V 4
14,4 V 10
14,5 V 10
E L t[h]
EL – U
2
13,8 V
13,8 V
13,9 V
