Lagergeräusch (BDU)
Links unterhalb des ISO Wertes ist der Wert des Lagergeräuschs (Hochfrequenzvibration) in Bearing
Damage Units (BDU), wobei 100 BDU 1g RMS (Durchschnitt) Vibration oberhalb von 1kHz entspricht.
Dies ist ein Maß für den Verschleißgrad des Lagers, je hoher die Zahl desto stärker der Verschleiß.
Es wird allgemein angenommen, dass 1g an hochfrequenter Vibration (100 BDU) einem relativ hohen
Grad an Lagergeräuschen entspricht und kann daher als Indikator für eine beschädigte Halterung
betrachtet werden. Es ist also möglich die BDU Einheit als Äquivalent zum „Prozentsatz an Verschleiß"
zu betrachten. Von Werk aus wird ein der Wert mit rotem Hintergrund angezeigt wenn der BDU Wert über
100 liegt, ein gelber Hintergrund wird im Bereich von 50 – 100 BDU angezeigt und eine grüne Farbe hat
er wenn der Wert unter 50 BDU liegt. Die Grenzen der einzelnen Bereiche können im „Manual Setup"
(Kapitel 6.2.3.1) geändert werden.
Totale Beschleunigung (g)
Das ist der Mittelwert der totalen Vibrationsbeschleunigung, gemessen über den kompletten
Frequenzbereich (2Hz - 10kHz) des Messgerätes. Dieser wird in g (Gravitationskonstante der Erde 1g =
9,81 m/s²) angegeben.
Verschiebung
Durch drücken der Links (<) oder Rechts (>) Tasten wenn der Messmodus aktiv ist führt dazu, dass im
oberen Bereich des Displays nun die durchschnittliche Verschiebung in mm und µm (um) oder in thou
(≙Milliinch) auf einem blauen Hintergrund angezeigt wird. Ein erneutes Drücken dieser Tasten führt Sie
zurück zur Anzeige des ISO Wert.
6.2.2
Vibrationsanalyse

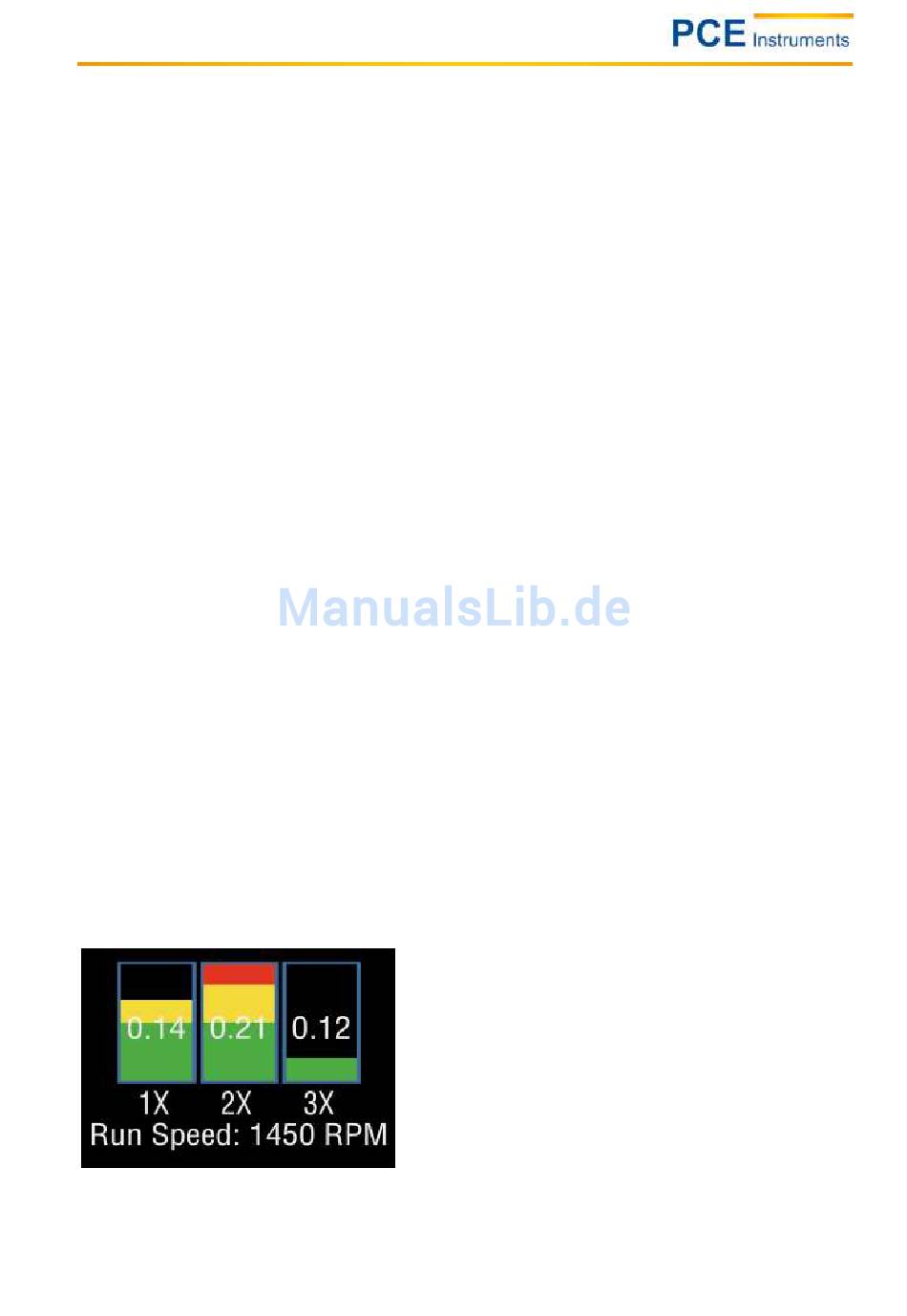

Das Drücken der „Abwärts"- Taste (˅) wechselt die Anzeige zur Displaydarstellung die unten zu sehen
ist. Diese Anzeige zeigt den gemessenen Wert der Vibrationsbeschleunigung oder Verschiebung
aufgegliedert in 3 Bänder.
Das Display zeigt die Werte basierend auf Vielfache (1x, 2x, 3x) der gemessenen Laufgeschwindigkeit
der Maschine als Balkendiagramm an.
BETRIEBSANLEITUNG
HINWEIS: Zwecks Vibrationsanalyse ist es wichtig,
dass die Maschinenlaufgeschwindigkeit korrekt
eingegeben wird. Dies geschieht über den Setup
Assistenten in Kapitel 6.3.1 oder mittels Stroboskop
Zusatzgerät (Kapitel 9.1).
8
