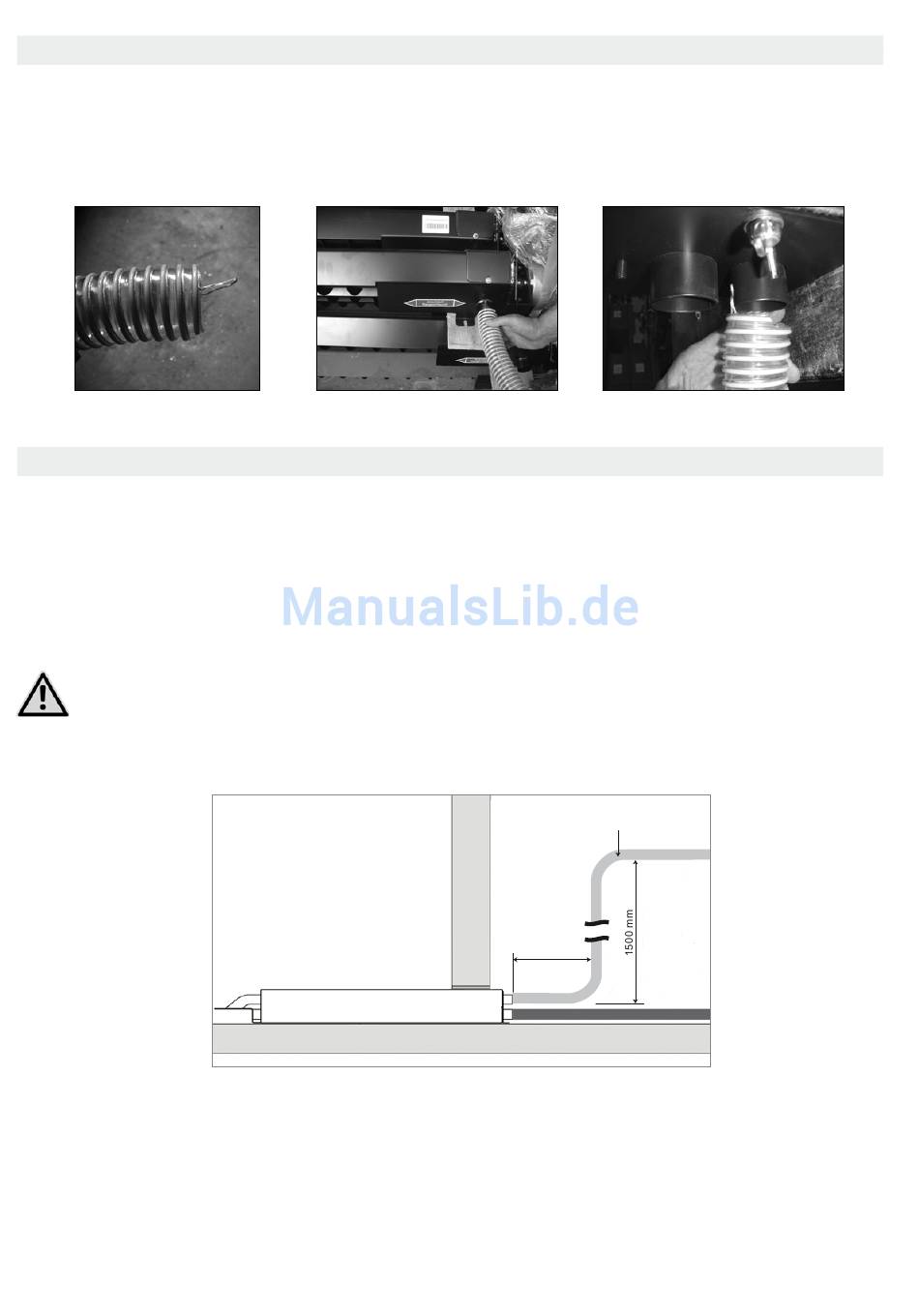

7.1.1 Erdung der Schnecke

Trennen Sie die Kupferlitze aus dem Förderschlauch heraus und biegen Sie diese nach Innen.
BEACHTEN SIE: Die Kupferlitze muss mit blankem Metall am Anschlussstutzen verbunden werden (verwenden Sie
eine Feile oder Schleifpapier).
7.1.2 Verlegung Schläuche
Bei einer Austragung mit einer Retourluftsonde muss der Saugschlauch so verlegt werden, dass dieser maximal
1,5 Meter senkrecht und 0,3 Meter waagrecht (= Etage) verläuft (ansonsten besteht Verstopfungsgefahr durch
Querschnittsverlegung beim Beenden des Saugzyklus). Der Retourluftschlauch kann ohne Etage direkt mit der
Retourluftsonde verbunden werden.
Der Schlauchradius muss mindestens 25 cm betragen,
ansonsten Verstopfungsgefahr!
R1 = Ø 250 mm
300 mm
