Biotech Top Light Montageanleitung Seite 23

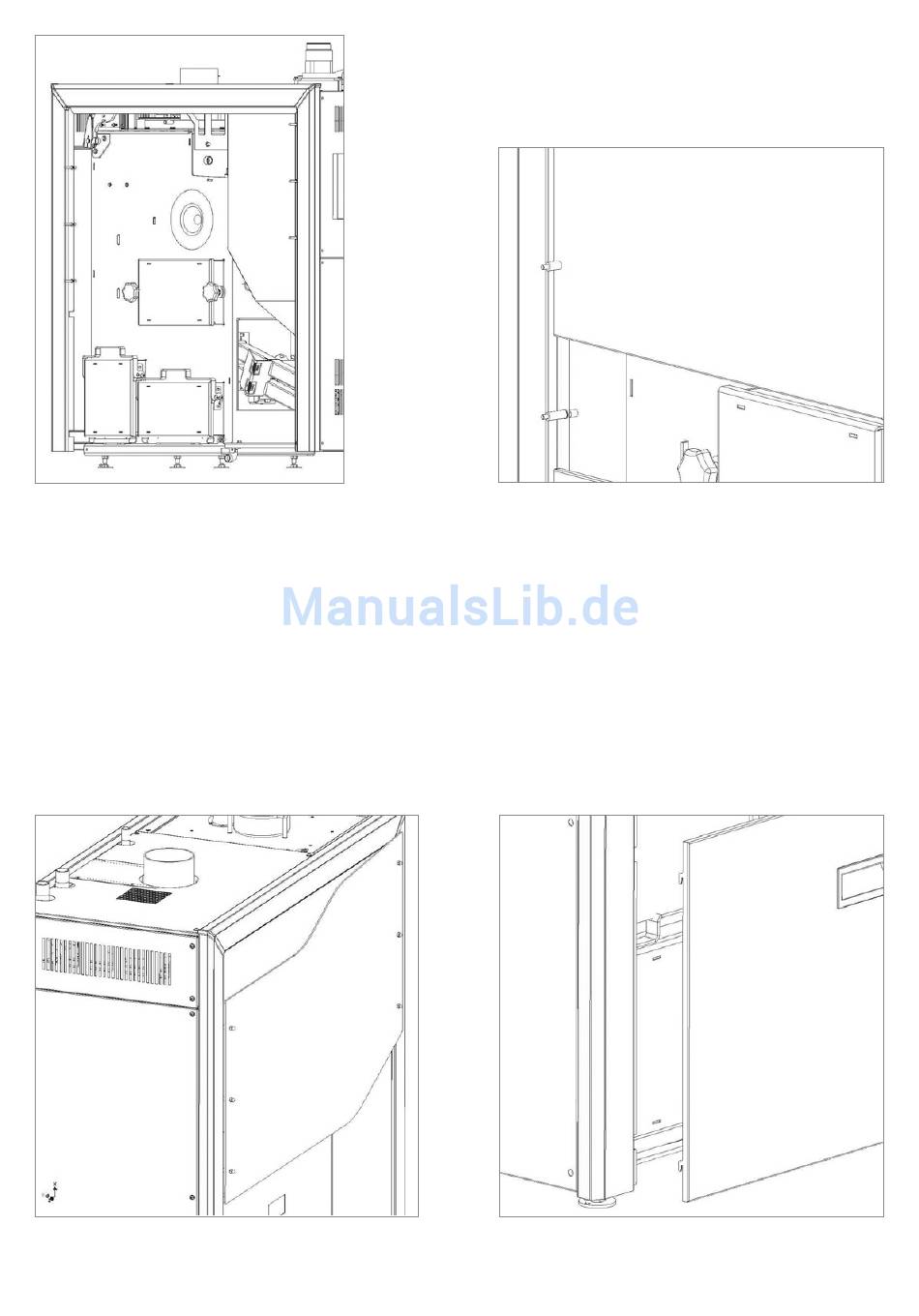

Bild 42 – Stiftschrauben
Die vordere Verkleidungsblende kann erst nach eindrehen der 6 Stiftschrauben (M6x40), in den Profilrahmen, einge-
hängt werden. Auf die Stiftschrauben werden dann 15mm lange PVC Distanzhülsen (Montagezubehör) aufgescho-
ben. Auf die links unten sitzende Stiftschraube wird eine 25mm lange Distanzhülse aufgeschoben (höhenausgleich).
Die Dekorblende wird auf die Stiftschrauben geschoben, und mittels Hutmuttern fixiert. Der gleichmäßige Abstand
zwischen Rahmen und Blende wird durch die Abstandhalter sichergestellt.
Abschließend ist noch die abnehmbare Blende im Bereich Aschetüren einzuhängen.
Bild 44 – Dekorblende
Bild 43 – Distanzhülsen (rechts)
Bild 45 – abnehmbare Blende
