6.2.7 Montage der Profilrahmenteile

Zuerst sind alle Rahmenteile aus der Verpackung zu nehmen und lt. untenstehender Bilder miteinander zu verbinden.
Um Komplikationen zu vermeiden ist jeder Rahmenteil, lt. Verwendung, unterschiedlich gekennzeichnet. Die Eckver-
binder und PVC Clips sind im Montagesatz enthalten!

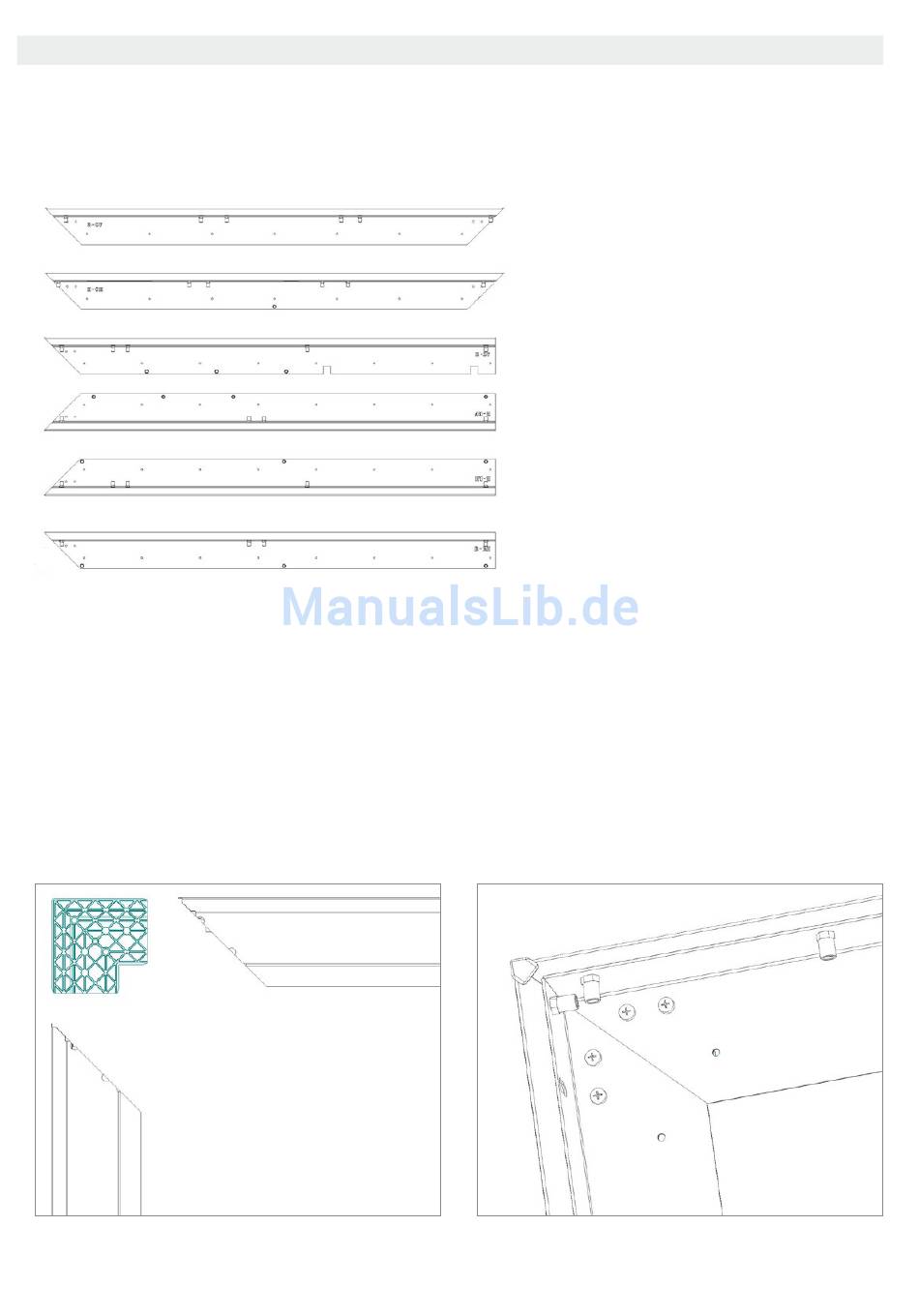

Bild 21 - Rahmensatz
Der vordere Rahmen besteht aus den Teilen – R-OV; R-LV; R-RV – und wird mittels PVC Eckverbinder und
Blechschrauben 4,8x16mm miteinander verbunden.
Der hintere Rahmen besteht aus den Teilen – R-OH; R-LH; R-RH – und wird mittels PVC Eckverbinder und
Blechschrauben 4,8x16mm miteinander verbunden.
Bild 22 – Eckverbinder
18
R-OV = Rahmen „oben vorne"
R-OH = Rahmen „oben hinten"
R-LV = Rahmen „links vorne"
R-RV = Rahmen „rechts vorne"
R-LH = Rahmen „links hinten"
R-RH = Rahmen „rechts hinten"
Bild 23 – Schrauben Eckverbinder
