Biotech Top Light Montageanleitung Seite 19

Sobald die Rahmenteile fertig verschraubt sind, kann auch der PVC Clip an den Verbindungsstellen (Gehrung) einge-
schnappt werden.

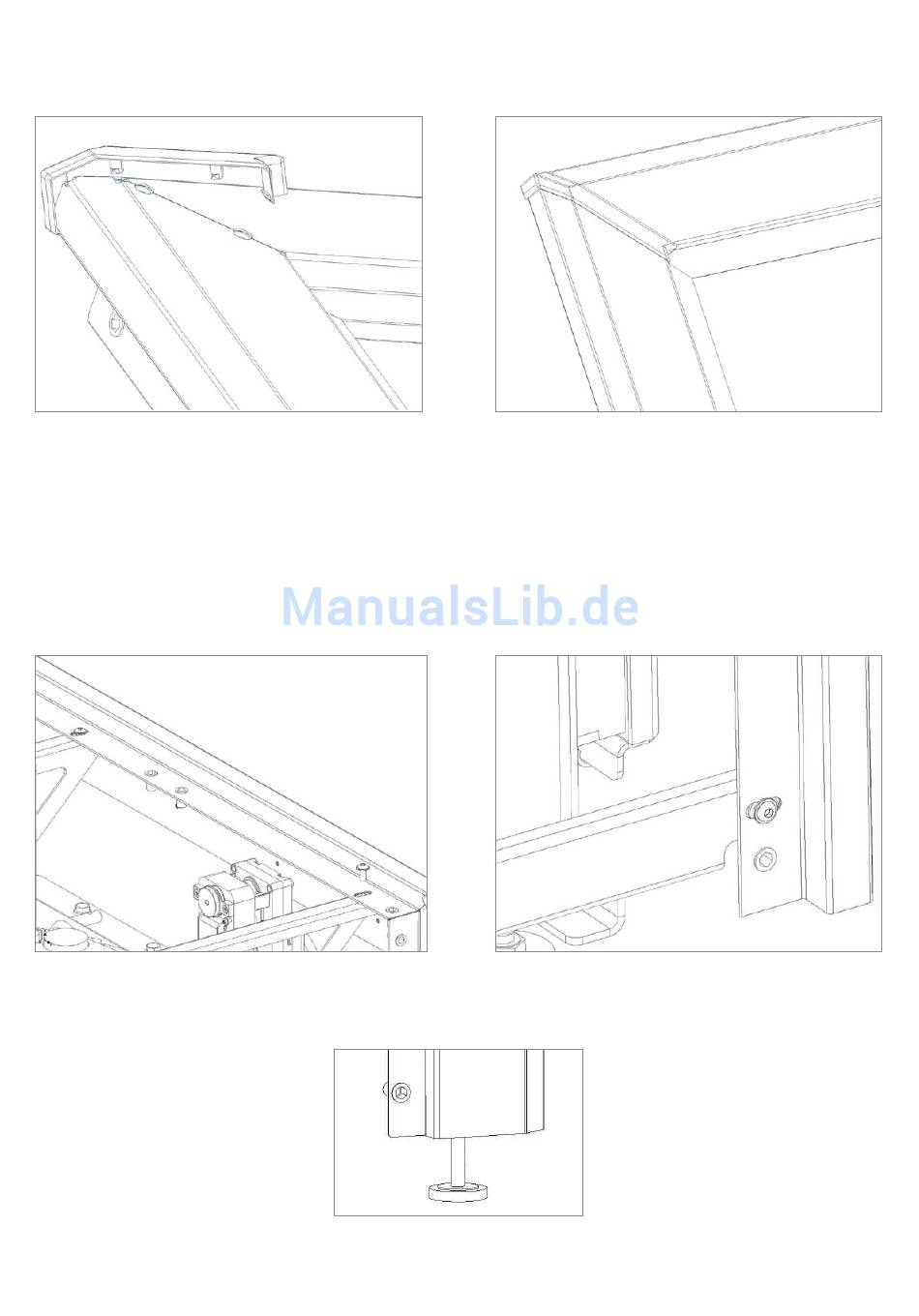

Bild 24 - PVC Clip (angesetzt)
Jetzt sind die Rahmenteile fertig vormontiert, und können mit den Haltewinkeln am Kessel verschraubt werden.
Anhand der folgenden Bilder (26/27/28) können die Montagepunkte ersehen werden. Vorerst sind die Schrauben
(M6x12) nur leicht einzudrehen. Festgezogen werden sie erst unter Zuhilfenahme einiger Verkleidungsbleche. Dazu
später mehr. Zum Abstützen der Rahmenteile wird rechts vorne und hinten jeweils ein im Rahmensatz enthaltener
Stellfuß montiert. Die einzustellende Höhe der Stellfüße ist mittels Wasserwaage, ausgehend vom äußerst linken
Haltewinkel (oben), zu ermitteln.
Bild 26 – Rahmenmontage "vorne oben"
Bild 25 – PVC Clip (fertig eingeschnappt)
Bild 27 – Rahmenmontage "vorne unten"
Bild 28 – Stellfuß Rahmen rechts
19
