Die unteren Haltewinkel sind links und rechts jeweils mit 2 Schrauben M8 (bereits am Kesselrahmen verschraubt) zu
fixieren.

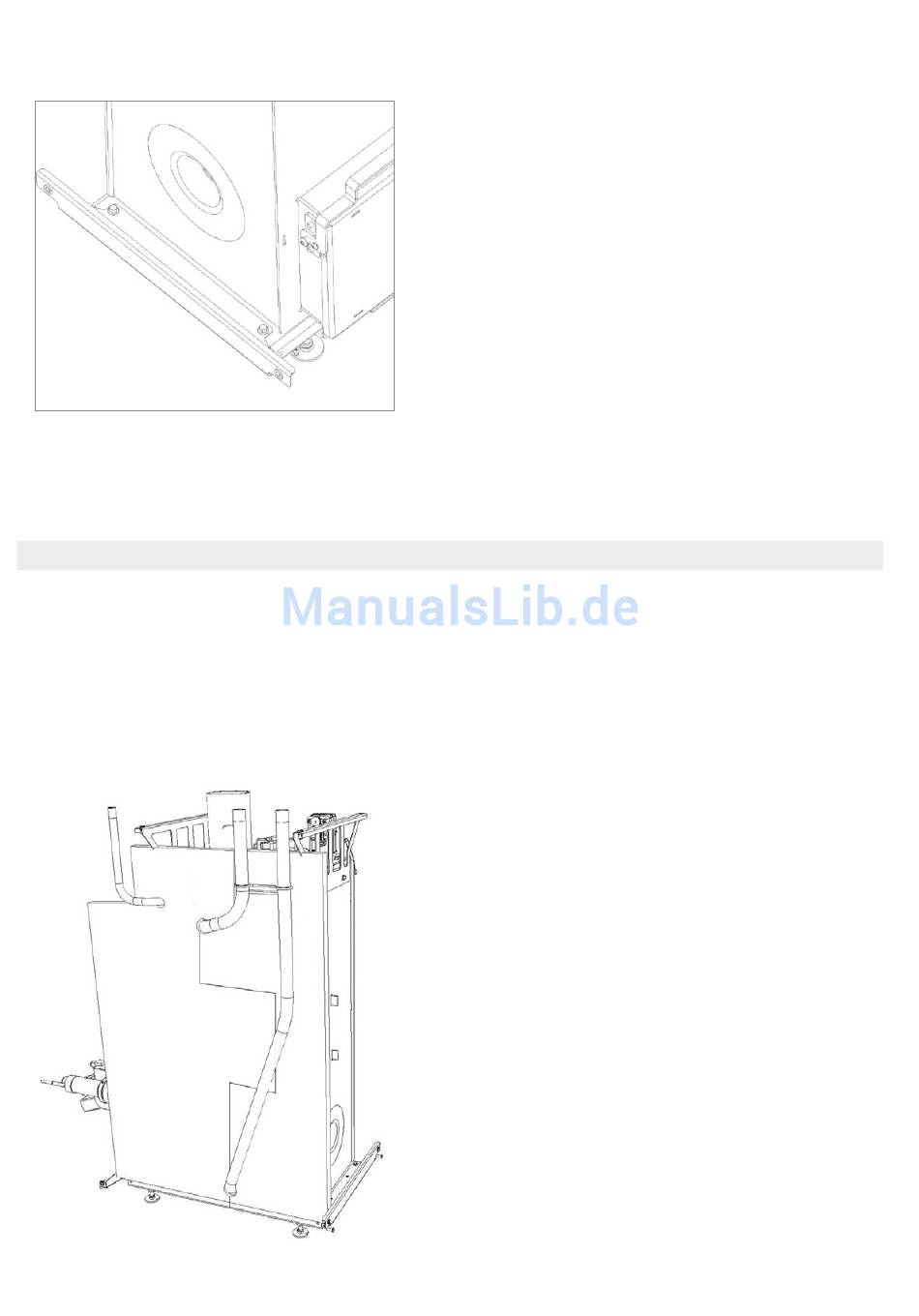

Bild 11 – Haltewinkel unten links
6.2.5 Kesselkörper isolieren
Die Kesselisolierung besteht aus mehreren Teilen. Diese sind laut Bild 01. Pos. 3 in einem separaten Karton ver-
packt. Begonnen wird mit der Isolierung Nr. 1 (Bodenisolierung), welche von links außen unten eingeschoben wird.
Die Ausnehmung an der Bodenisolierung ist für die Kesselentleerung. Nach dieser wird an der Kesselrückseite zwi-
schen Kessel wand und den Vor- und Rücklaufrohren die Isolierung Nr. 2 (Rückwandisolierung) eingeschoben. Diese
Isolierung hat 2 gestanzte Teile, welche nachträglich wieder am vorgesehenen Platz eingeschoben werden. Dieser
Isolierteil ist nicht kaschiert.
Bild 12 – Kesselisolierung hinten (Teil 2)
15
