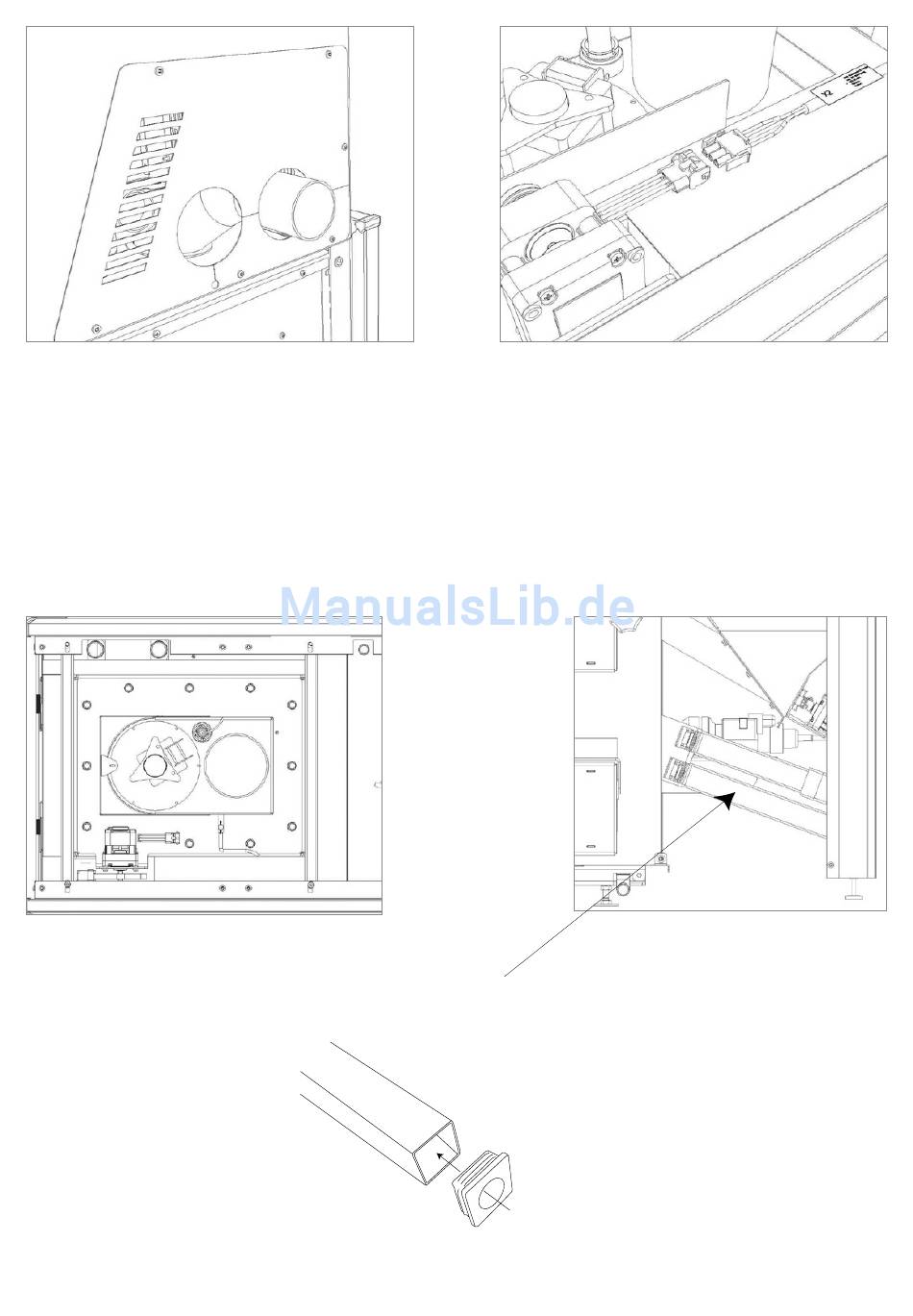

Bild 34 – Revisionsblende "Turbine"
Nachdem der Regelungsaufsatz montiert, und die beiden Kabelstränge nach links, in Richtung Kessel (Behälter) he-
rausgezogen wurden, können die einzelnen Aggregate mit den von der Regelung kommenden Steckern verbunden
werden. Alle Kabelenden sind mit einem Etikett versehen, welches die Funktion des angeschlossenen Aggregates
angibt. Aus Bild 35 kann auf dem Etikett die Klemmenbezeichnung "X2" entnommen werden.
Bitte beachten: Die Flügelschraube zum fixieren des Zündfön nur handfest anziehen um eine Beschädigung des
Heiz elementes zu vermeiden.
Bild 36 – Aggregate Kesseldeckel
Wärmetauscher Reinigung
Saugzug Ventilator
Lambda Sonde
Abgas Temperaturfühler
! Drosselstopfen bei TLZ 15
und TLZ 22
Bild 35 – Beispiel Steckverbindung
Bild 37 – Aggregate Kessel Unterbau
Zündfön
Rostreinigung/Endschalter Rostr.
Luftmasse Sensor „Sekundär"
Luftmasse Sensor „Primär"
Behälterschnecke
Sekundärlüfter
21
