RÉGLAGE FIN DU JEU DE LA SCIE
PLONGEANTE SUR LE RAIL DE GUIDAGE
Le jeu de la plaque de base sur le rail de gui-
dage peut être réduit au minimum en utilisant
les vis de réglage fin (5).
1.
Desserrez les vis de réglage fin vers la
droite.
2.
Tournez les deux vis de réglage fin (5) vers
la droite pour réduire au minimum le jeu
entre la plaque de base et le rail de gui-
dage, si nécessaire.
3.
Serrez les vis de réglage fin vers la
gauche.

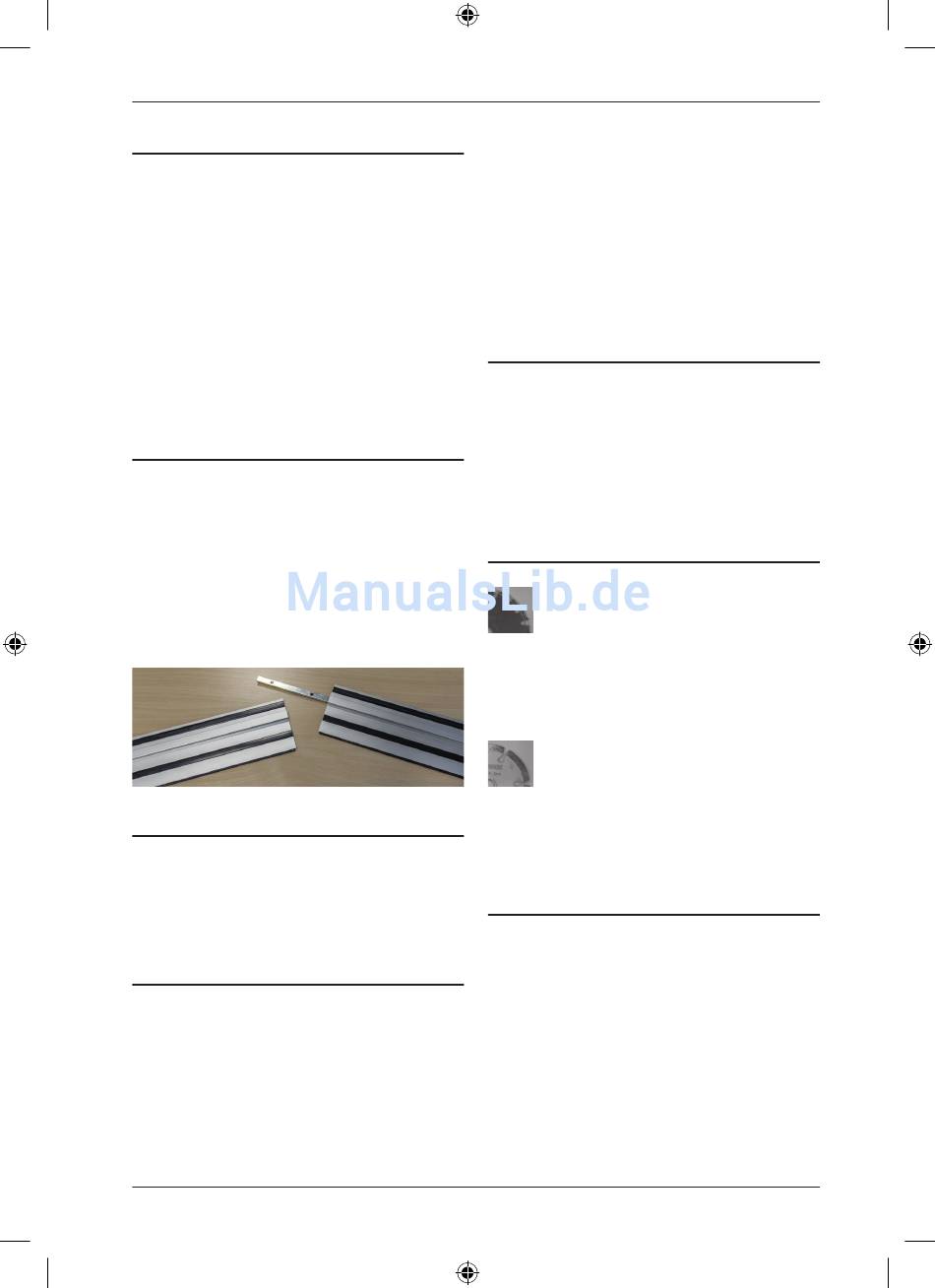

TIGES DE RACCORDEMENT DES RAILS
DE GUIDAGE
1.
Pour raccorder les deux rails de guidage,
insérez la première tige de raccordement
par le bas dans la rainure du rail de
guidage.
2.
Insérez l'autre tige de raccordement dans
la deuxième rainure.
3.
Utilisez une clé Allen 3 mm pour serrer les
vis sans tête jusqu'à la butée afin de rac-
corder les rails.
DÉTERMINATION DE LA LIGNE DE
COUPE
Lorsque vous utilisez la scie plongeante avec
rail de guidage pour des coupes droites, ali-
gnez la ligne de coupe (13a + b) située à l'avant
et l'arrière de la plaque de base, avec votre
ligne de coupe.
PARE-ÉCLATS DU RAIL DE GUIDAGE
Les rails de guidage sont livrés avec un pare-
éclats (lèvre en caoutchouc noir en saillie). Le
pare-éclats doit être ajusté à la taille appro-
priée avant la première utilisation. Le pare-
éclats assure une coupe sans éclats, car les
fibres de bois du haut de la pièce sont déchi-
rées en morceaux en absence de pare-éclats.
Cela est dû aux dents de la lame de scie qui
sont dirigés vers le haut.
7062348_T-Raxx-Compact_Ma_#1507-10.indb 29
Une fois le pare-éclats ajusté, il montre le tracé
précis de coupe de la lame de scie.
1.
Placez la scie plongeante à l'extrémité
arrière du rail de guidage.
2.
Mettez en marche la scie plongeante et
abaissez la scie. Coupez le pare-éclats en
continu sur toute la longueur. Le bord du
pare-éclats correspondra ainsi exacte-
ment au bord de coupe.
COUPE PLONGEANTE AVEC RAIL DE
GUIDAGE
1.
Il faut toujours saisir la scie plongeante
avec les deux mains à l'aide des poignées
(3) et (9).
2.
Mettez en marche la scie plongeante et
attendez qu'elle fonctionne à plein régime.
3.
Baissez et dirigez la scie lentement vers la
position plongeante.
LAMES DE SCIE / LAMES DIAMANTÉ
Diamètre extérieur : Ø 110 mm
Diamètre de perçage : Ø 22,2 mm
Épaisseur : 2 mm
Nombre de dents / segments : 40
Vitesse de rotation maximale : 13000 min
Application : travaux de sciage
Matériau : bois
Diamètre extérieur : Ø 110 mm
Diamètre de perçage : Ø 22,2 mm
Épaisseur : 2 mm
Nombre de dents / segments : 9
Vitesse de marche max : 80 m/s
Vitesse de rotation maximale : 13000 min
Application : tuiles, le granit, le béton
ENTRETIEN ET NETTOYAGE
Débranchez la scie plongeante du secteur
avant d'effectuer toute opération d'entretien !
Tous les travaux d'entretien et de réparation
impliquant l'ouverture du bloc moteur doivent
être effectués par un centre de service agréé.
Gardez toujours la scie plongeante propre.
Nettoyez la scie plongeante après chaque
utilisation avec un chiffon sec ou de l'air com-
primé. N'utilisez pas de produits chimiques
agressifs pour le nettoyage.
.
